Аппаратура АКТ-2
Описание
Аппаратура АКТ-2 – специализированный комплекс автоматического контроля температуры. Устройство оснащено шестью каналами для подключения датчиков типа ДКТ-1, а также устройством АКТФ-2. Отличается низким уровнем собственного энергопотребления, имеет интуитивную систему настройки и управления, обладает компактными габаритами и малым весом.
Назначение аппаратуры АКТ-2
Комплекс АКТ-2 предназначен для осуществления автоматического контроля температуры узлов и агрегатов горношахтного оборудования и обеспечивает отключение контролируемого оборудования в случае повышения температуры сверх установленного порога.
Устройство и работа комплекса АКТ-2

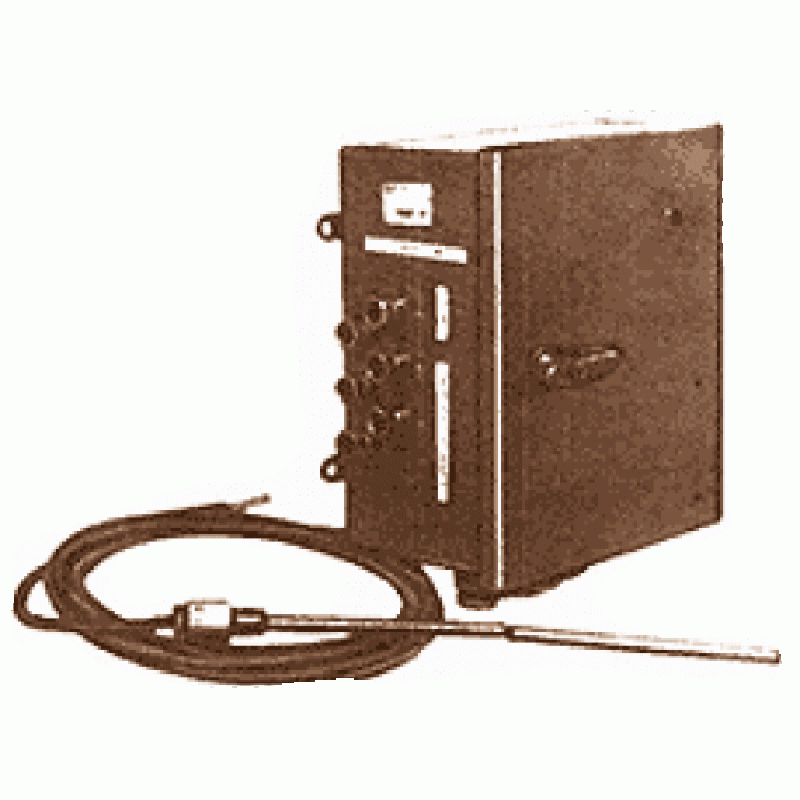

Комплекс состоит из блока контроля типа АКТФ-2 и подключенных к нему датчиков ДКТ-1. Датчики соединяются с блоком контроля посредством гибких кабелей. Для доступа к труднодоступным механизмам датчики дополняются удлинителем. Блок контроля оборудован открываемой боковой дверцей для осуществления технического обслуживания устройства. Все присоединительные разъемы и органы управления выведены на лицевую панель прибора.
Характеристики
|
Модификация устройства |
АКТ-2 |
|
Тип устройства |
Аппаратура температурного контроля |
|
Напряжение питания устройства, В |
127,0/220,0/380,0 |
|
Мощность, потребляемая устройством, Вт |
15,0 |
|
Температура, контролируемая устройством, °С |
70,0/90,0 |
|
Допустимое отклонение температуры срабатывания, °С |
±5,0 |
|
Кол-во контролируемых узлов, максимум |
6 |
|
Инерционность, максимум, сек. |
20,0 |
|
Габариты устройства, мм: - блок контроля - датчик - датчик с удлинителем |
360x350x225 250x31х31 400х31х31 |
|
Масса устройства, кг: - блок контроля - датчик без учета кабеля |
25,0 2,5 |
