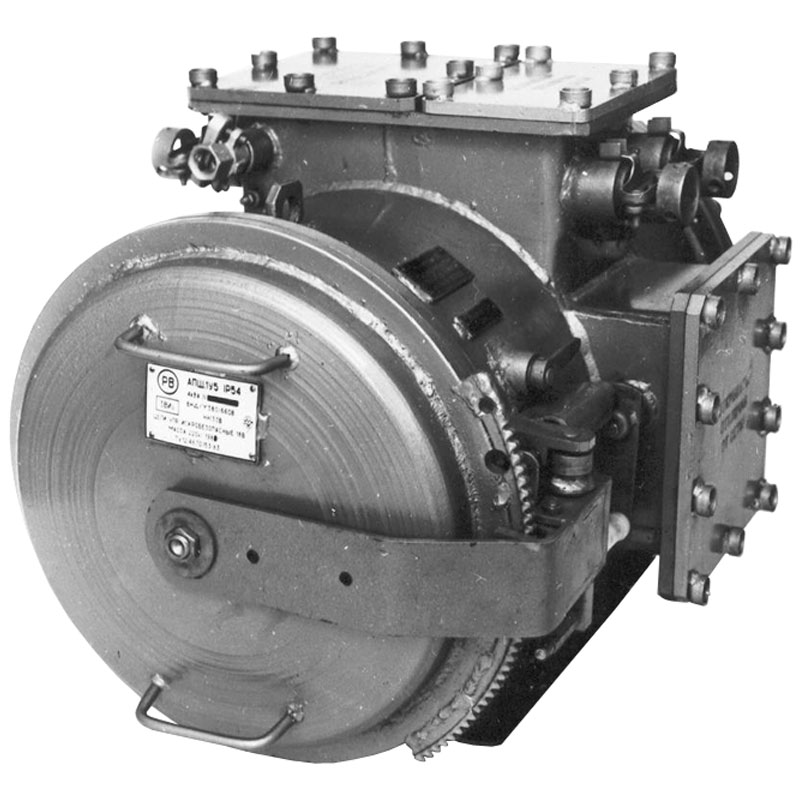

Агрегат пусковой шахтный АПШ.1
Описание
Посредством пусковых агрегатов шахтного исполнения АПШ.1 производится трансформация переменного напряжения трехфазного типа (380 или 660 вольт) в более подходящее для работы оборудования напряжение 133 вольт. Также посредством данного агрегата питаются остальные высокопроизводительные устройства (электросверла, светильники, электрические приводы).
Область применения агрегата АПШ.1
Пусковой агрегат входит в стандартный набор электрооборудования, поставляемого на горнорудные предприятия. Устройство оснащено дополнительными системами защиты и сигнализации.
Устройство и работа АПШ.1
Агрегат марки АПШ.1 обеспечивает надежную защиту от последствий КЗ и обрывов цепи заземления подключенных к нему электрических цепей и приборов. Также он способен обнаружить токи утечки, образующиеся в исходящих цепях 127В и цепях, питающих электрические сверла. При возникновении внештатной ситуации устройство задействует световую сигнализацию.

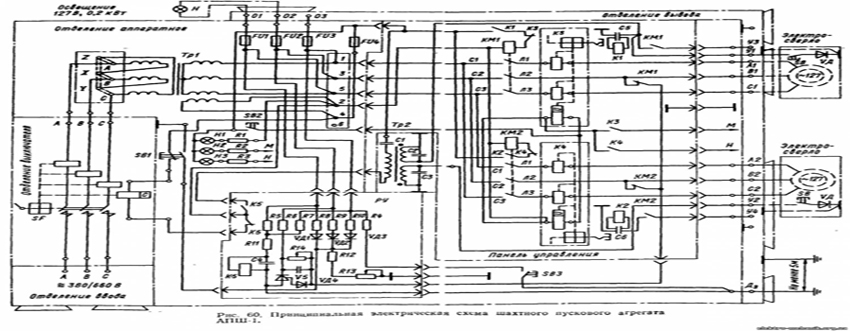

Рис.1 - Схема пускового агрегата АПШ.1
Характеристики
|
Параметр |
Значение |
|
Заявленная номинальная мощность, кВт |
4 |
|
Трехфазное напряжение первичной цепи, В |
380/660 |
|
Напряжение вторичной цепи, В |
133 ±5 |
|
Максимальная величина тока в первичной цепи, А |
6,76/3,9 |
|
Ток вторичной цепи, А |
17,4 ±0,6 |
|
Максимальная величина тока КЗ на выходных зажимах, А |
700 |
|
Уставка реле предельного тока, А |
50 ±5 |
|
Количество вводов: |
|
|
– Æ32 мм |
4 |
|
– Æ20 мм |
3 |
|
Габариты изделия, см |
85×63×63 |
|
Масса, кг |
200 |
