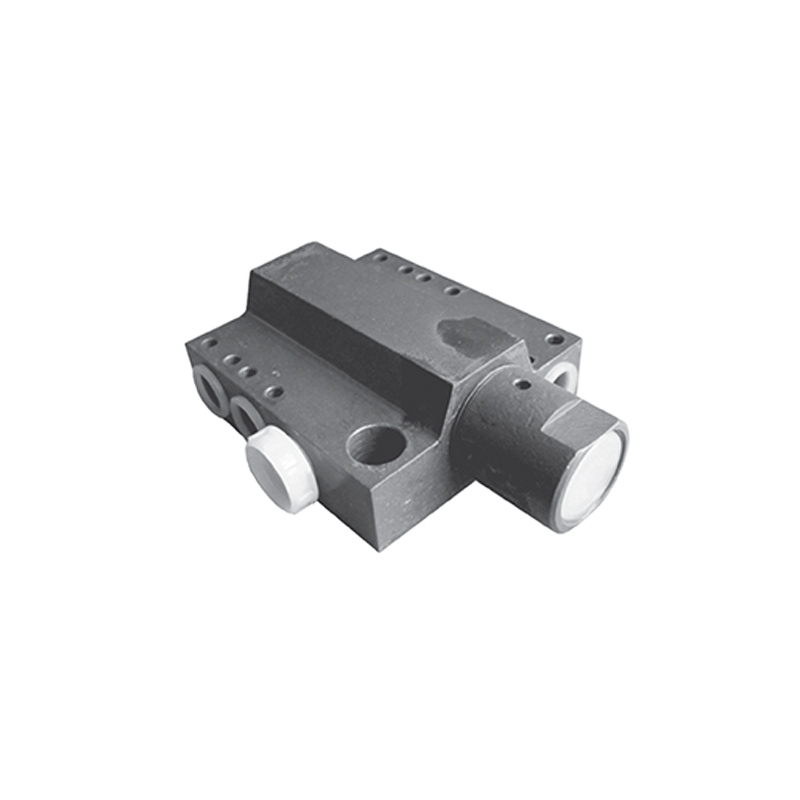

Блок стоечный 1КД80.13.07.060 используется в качестве распределителя потока рабочей жидкости и контроля давления в гидравлических системах.

Область применения

Данные стоечные блоки используются как горно-шахтное оборудование в гидравлических системах угольных машин. Для эффективной работы блока 1КД80.13.07.060 нужно использовать рабочую жидкость, которая соответствует ГОСТ 17216.

Гидравлическая схема и ее обозначение

Гидравлическая схема блока стоечного

Рис.1 - Гидравлическая схема блока стоечного

  • ЗМ – гидрозамок;
  • КП – клапан предохранительный;
  • И – индикатор давления;
  • П – к поршневой полости стойки;
  • Ш – к штоковой полости стойки;
  • Р – распор стойки от гидрораспределителя.



Основные параметры

1КД80.13.07.060

Номинальное рабочее давление, МПа

32

Настройка предохранительного клапана, МПа

39

Давление закрытия предохранительного клапана (ГВТН-10У, КПС), МПа

35

Давление открытия гидрозамка, МПа

1,2

Давление разгрузки гидрозамка, МПа

10

Условный проход, мм

8(12)

Масса, кг

4,2

  • 1КД80.13.07.060;
  • 1КД80.13.07.060-02;
  • 1КД80.13.07.060-03.
