Блоки управления 1КД99, 2КТК

No votes yet

Блоки управления 1КД99.11.07.020.04, 1КД99.11.07.020, 1КД99.11.07.020.02, 2КТК.01.20.030 используются как управляющие устройства, которые контролируют работу гидравлических стоек и домкратов, расположенных на секциях механических крепей.

Данные блоки управления разработы в 4 основных модификациях.

Виды крепей

Основные виды механизированных крепей, на которых используются блоки управления:

  • КД80,
  • КД90,
  • 1КД99,
  • ДМ,
  • ДТ,
  • КТК.



Основные параметры

1КД99.11.07.020

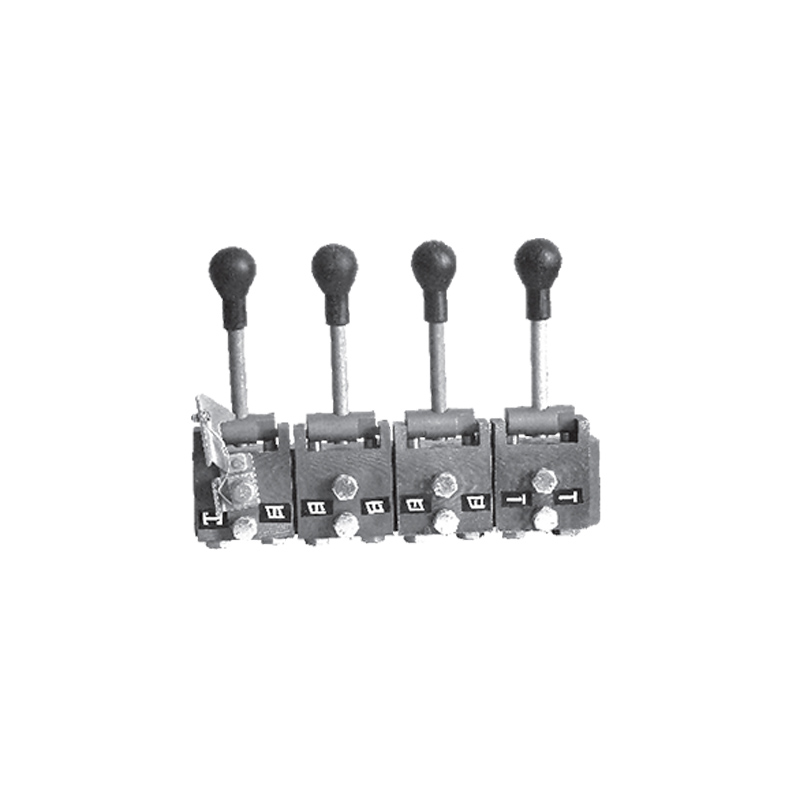

1КД99.11.07.020-02

1КД99.11.07.020-04

2КТК.01.20.030

Применяемый гидрораспределитель

РСД-10

РСД-05

РСД-05

РСД-10

Количество гидрораспределителей в блоке

4

4

3

5

Количество функций

8

8

6

10

Тип управления

ручной

ручной

ручной

ручной

Условный проход, мм

8

8

8

8

Усилие на органе управления, Н не более

1,0

18,0

18,0

1,0

Количество присоединительных гнезд

– диаметром 14 мм

7

3

5

6

– диаметром 18 мм

3

7

3

6

Масса, кг

20

17

14

25

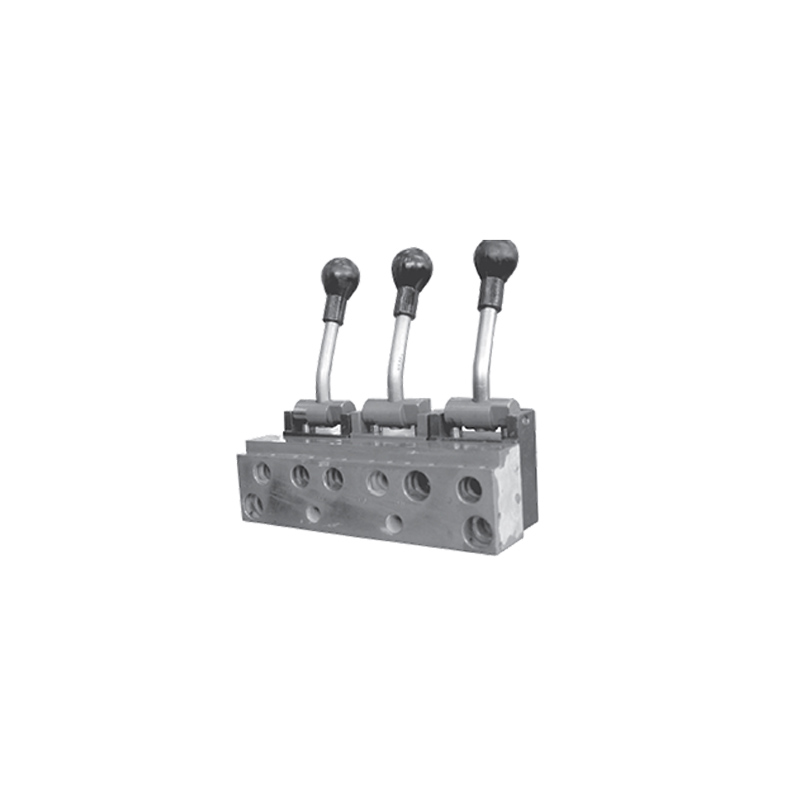

  • 1КД99.11.07.020.04,

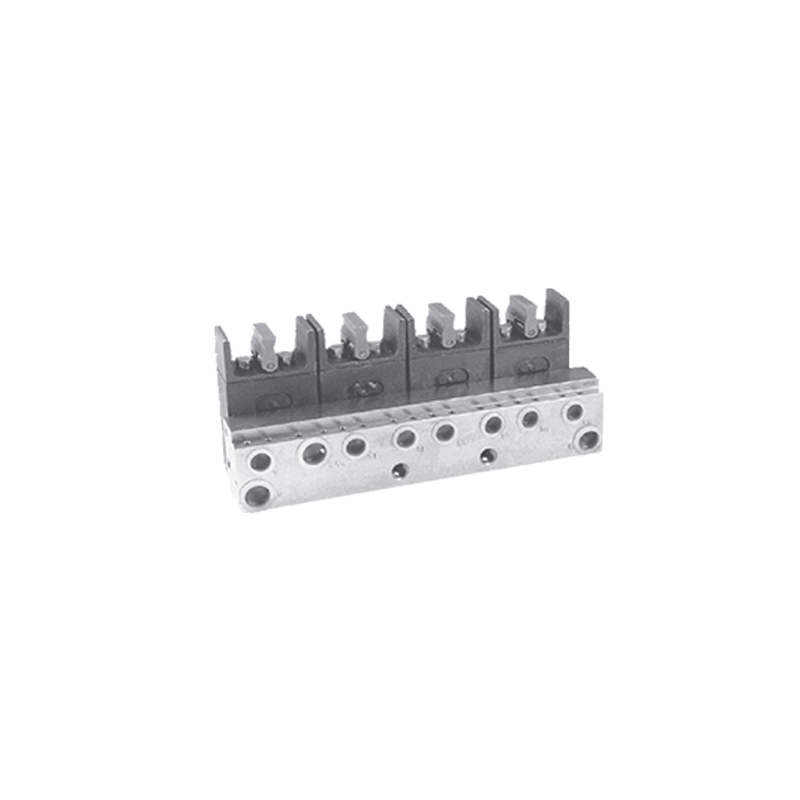

  • 1КД99.11.07.020,
  • 1КД99.11.07.020.02,

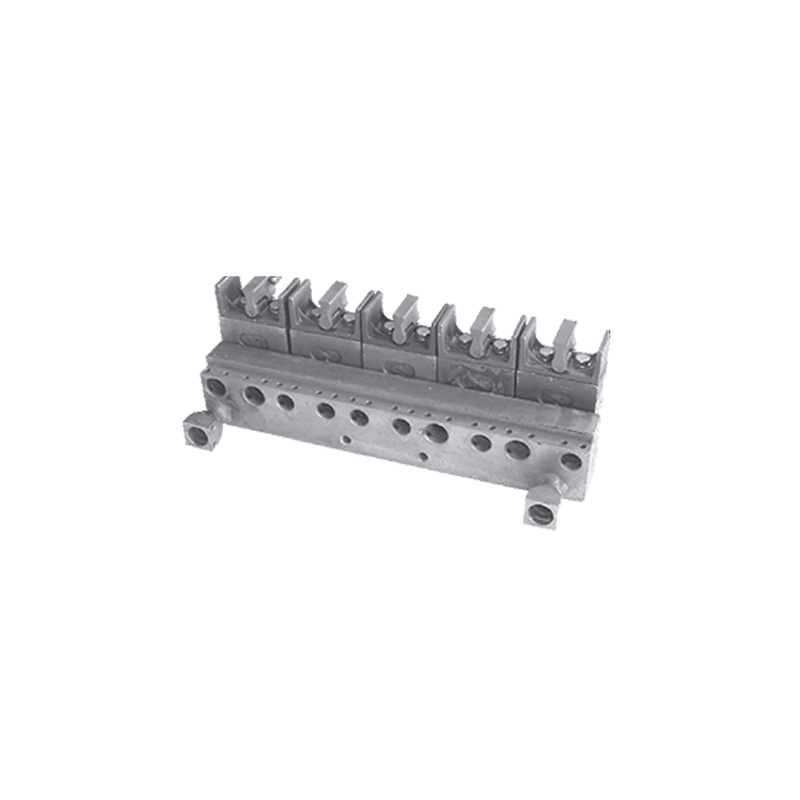

  • 2КТК.01.20.030.

Так же, существуют и другие модификации, который не так популярны в использовании:

  • 1КД99.11.07.020-07;
  • ДМ.11.09.030.
