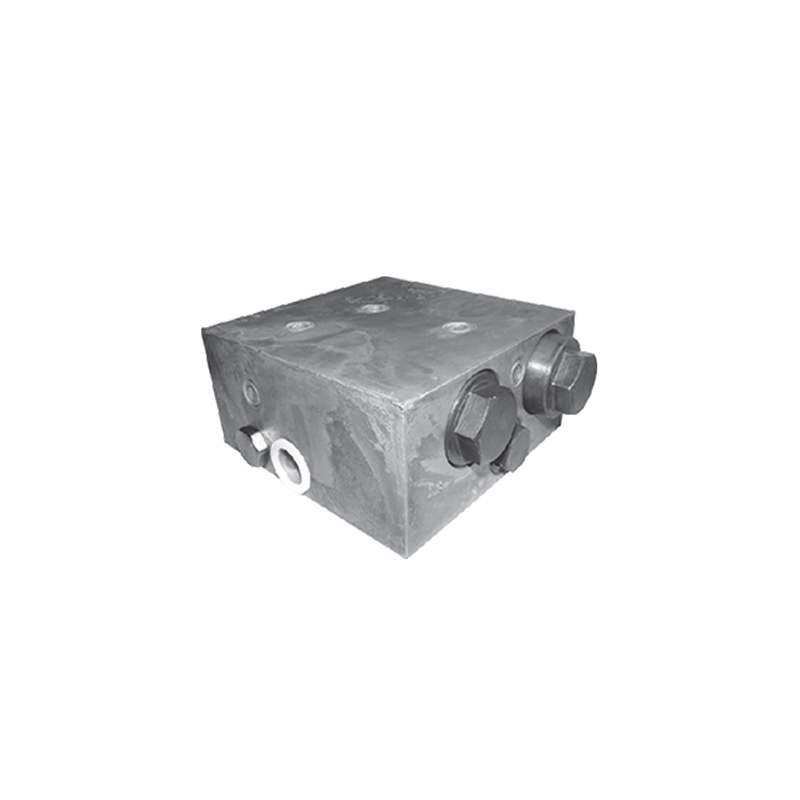

Блок клапанный 1КД99.11.07.040-02

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок клапанный 1КД99.11.07.040-02 - горно-шахтный прибор, который используется для распределения рабочей жидкости в гидравлических системах в угольных шахтах и других местах добычи горного ископаемого.

Виды рабочей жидкости

Для работы этого блока клапанного необходимо использовать маслянные водянистые эмульсии, которые отвечают занчению класса чистоты равному 15.

Гидравлическая схема и ее обозначения

Схема гидравлическая блока клапанного

Рис.1 - Схема гидравлическая блока клапанного

  • Р – к стоечному блоку;
  • РС, ПС, ПК – к блоку управления соседней секцией;
  • ПД – к поршневой полости;
  • ШД – к штоковой полости;
  • КФ – к коллектору;
  • КЗ – клапан с логической функцией «запрет»;
  • КО – клапан обратный;
  • КП – клапан предохранительный;
  • ЗМ – гидрозамок односторонний.

Характеристики

Основные параметры

1КД99.11.07.040-02

Номинальное рабочее давление, МПа

32

Настройка предохранительного клапана, МПа

39

Давление закрытия предохранительного клапана (КПС), МПа

35

Давление открытия гидрозамка, МПа

1,2

Давление разгрузки гидрозамка, МПа

10

Условный проход, мм

12

Масса, кг

11
