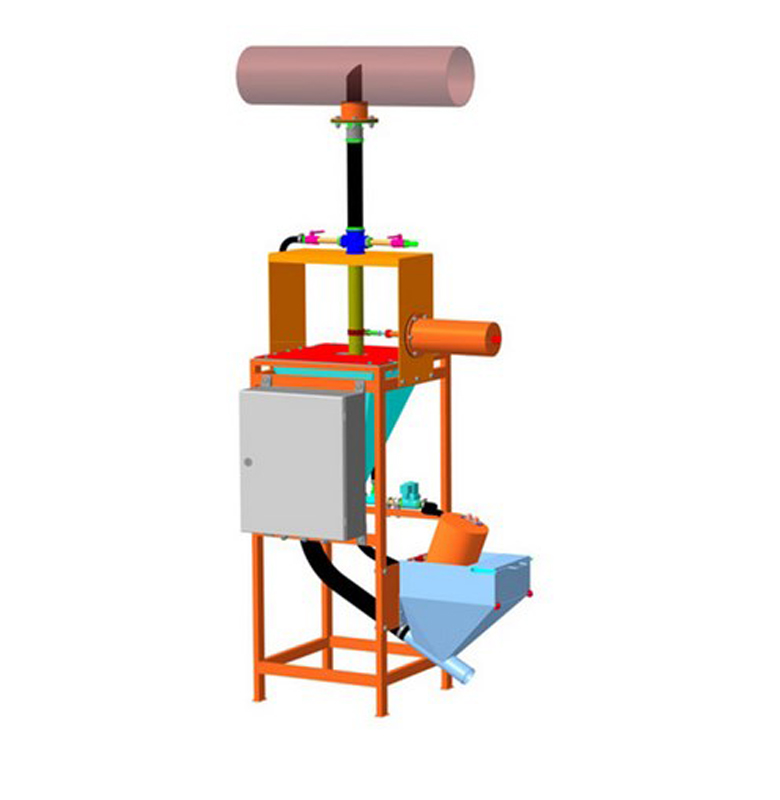

Установка для измерения крупности частиц «ПИК-074П»

Average: 8 (1 vote)

Установка «ПИК-074П»  предназначена для автоматического контроля гранулометрического состава пульповых продуктов технологических процессов измельчения и классификации на обогатительных фабриках черной и цветной металлургии, а также продуктов мокрого размола в горнорудной, строительной, химической и других отраслях промышленности.

Описание

Микрометрический щуп датчика крупности устанавливается непосредственно в рабочую среду с помощью выносных штанг. Через эксцентрик щуп подсоединен к электроприводу, который сообщает ему возвратно-поступательное движение. Изменение длины хода измеряется индуктивным датчиком, аналоговый сигнал которого поступает в блок АЦП где преобразуется в цифровой. Цифровой сигнал передается в контроллер МИП-2, где происходит его цифровая обработка.

Функциональные возможности

  • непрерывное определение и отображение на цифровом дисплее величины процентного содержания контрольных классов крупности частиц в пульпе;
  • возможность просмотра на дисплее измеренных и вычисленных значений;
  • выдача стандартного аналогового сигнала на регулирующие устройства;
  • передача данных по каналам связи;
  • установка режимов работы, выбор диапазонов, ввод коэффициентов калибровки и настройки при помощи цифровой клавиатуры;
  • исключение влияния пузырьков воздуха, изменений плотности пульпы, температуры, включений магнитных фракций на точность измерений.
Технические характеристики
Диапазон измерения крупности частиц, мм 0,028-1,0
Количество контролируемых классов крупности до 2
Среднеквадратичная погрешность контролируемой величины, %, не более 2
Выходной аналоговый сигнал, мА 0-5; 0-20; 4-20
Интерфейс связи RS-485
Питание от сети переменного тока 220
частотой, Гц 50
Потребляемая мощность, ВА 100
Степень защиты IP-63
