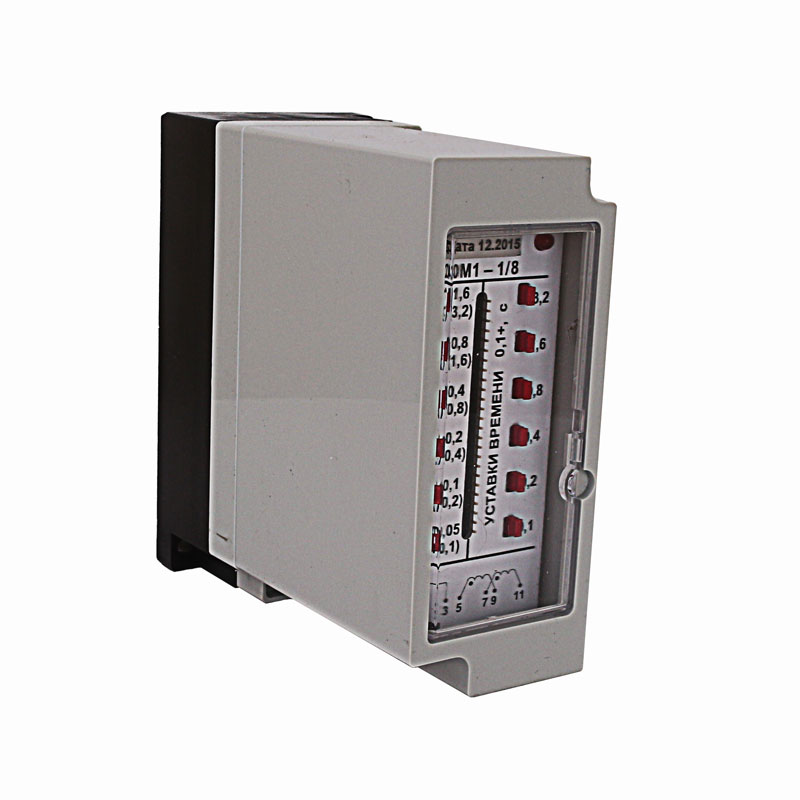

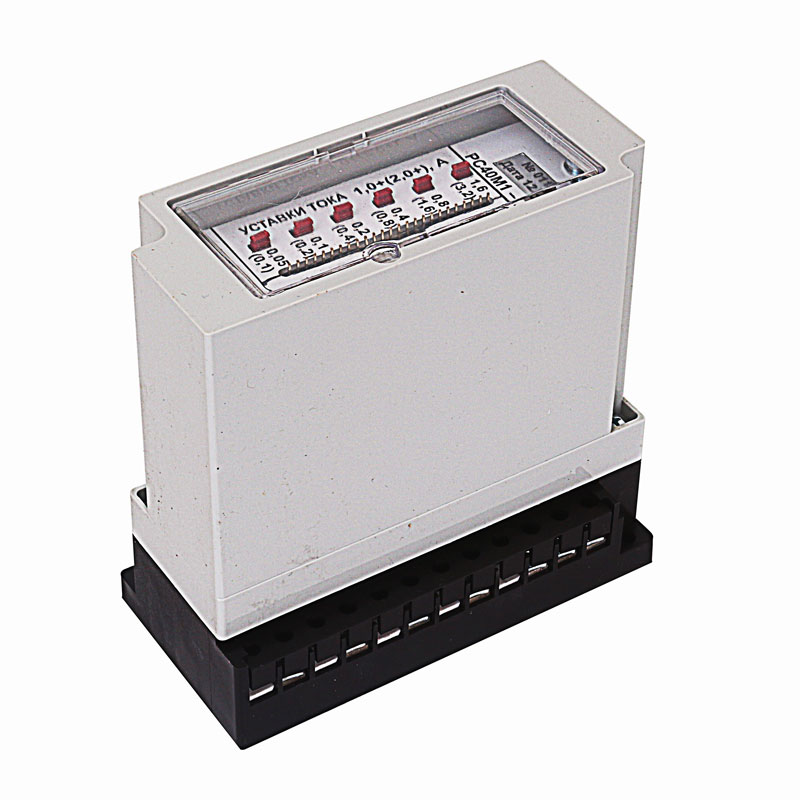

Реле РС40М

Документация:

Техническое описание и инструкция по эксплуатации(488.32 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле РС40М статическое реле работающего на максимальном значении рабочего показателя тока. Свое применение находит в основном, в схемах оперативных, релейных защит электропередач.

Назначение устройства РС-40М

Реле РС-40М разработано как электронный аналог, устаревшего реле РТ40, которое по своему принципу является электромеханическим. К примеру, реле РС40М21 эффективно заменяет электрическую схему, которая состоит из реле РТ-40 2 штуки, плюс временное реле РВМ12 (РВ132), а так же РУ21.

Реле очень устойчиво к воздействию на него высокочастотных помех. Изготовлено согласно ГОСТ № 3698-82, температурный диапазон колеблется от минимального значения в минус сорок один градус до максимального значения в плюс пятьдесят один градус. Питание прибора осуществляется от цепи электрического тока, которую он контролирует. Исключение составляет прибор РС40М21i, потому что для того, чтобы сработала функция рабочей индикации, необходимо питание в 220В (АС / ДС).

Преимущества реле РС40М

Наши реле с успехом применяется в системах оперативной релейной защиты, во время строительства на присоединения от 6 до 35 кВ.

Удобен для быстрого и качественного ввода в рабочую эксплуатацию, а так же для смены рабочих установок.
Имеют меньшие габариты и вес, чем у аналогов.
Разработан с высоким уровнем надежности.
Имеет более высокий процент рабочей точности и селективности
Имеет встроенную выдержку времени.
Экономически эффективно использовать наш продукт.

Характеристики

В данной таблице мы приводим технические данные на реле РС40М в исполнениях -M1 / -M2 / -M21 / -M21i.

Графа № 1, № 2 и № 3 это установки для последовательного соединения обмоток.

Графа № 4, № 5 и № 6 установки для параллельного соединения обмотки.

Вид	№ 1	№ 2	№ 3	№ 4	№ 5	№ 7
0,05 / 0,4	0.05 … 0.2075	0.0025А	0.25А	0.1 … 0.415	0.005А	0.5А
0,15 / 1,2	0.15 … 0.6225	0.0075А	0.75А	0.3 … 1.245	0.015А	1.5А
0,5 / 4	0.5 … 2.075	0.025А	2.5А	1.0 … 4.15	0.05А	5.0А
1 / 8	1.0 … 4.15	0.05А	5.0А	2.0 … 8.3	0.1А	5.0А
5 / 40	5.0 … 20.75	0.25А	10.0А	10.0 … 41.5	0.5А	25.0А
15 / 120	15.0 … 62.25	0.75А	25.0А	30.0 … 124.5	1.5А	25.0А
РС40М2-25/200	25.0 … 103.75	1.25А	25.0А	50.0 … 207.50	2.5А	25.0А

Разъяснения по вышеуказанной таблице

№ 1	Диапазонные измерения установок
№ 2	Дискретные измерения установок
№ 3	Значение номинального тока
№ 4	Диапазонные измерения установок
№ 5	Дискретные измерения установок
№ 6	Значение номинального тока

Срок гарантийный со дня ввода в работу	180 месяцев
Разброс по току срабатывания	Плюс минус 1,5 %
Возврат реле имеет коэффициент	0,80 … 0,90
Количество циклов ВО (механическая устойчивость к износу)	10 001
Мощность потребления в состоянии минимальной уставки	0,7ВА …2,5ВА
Размеры	70 х 140 х 136 мм
Масса реле	1 000 грамм

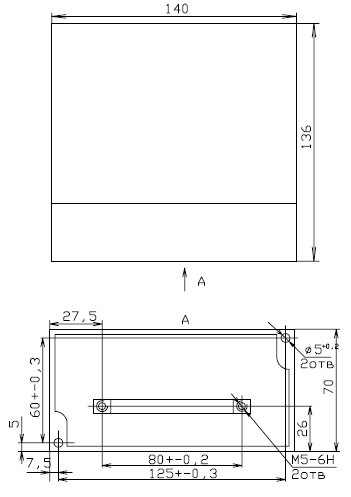

габаритные размеры реле РС40М максимального тока

Габаритные размеры реле РС40М

Модификации

Реле тока РС40М однофазное реле. В комплектацию входит выходной контакт для переключения в количестве одна штука. Полный аналог устаревшего реле рабочего тока, название которого РТ-40. Среди имеющихся функций нет функции «выдержка времени».
Реле РС40М1 является доработанной версией РС40М. Доработкой считается наличие дополнительного реле времени. Имеют возможность выдерживать время от минимального значения в 0,1 секунды до значения max равному 6,4 секунды, при дискретности 0,1 секунды.
Реле РС40М2 разработано, как реле с двумя фазами. Обе фазы имеют общие установки тока срабатывания. В своем составе содержит выходной контакт на переключение. Среди имеющихся функций нет функции «выдержка времени».
Реле РС40М21 так же двухфазное устройство, имеющее общие для фаз установки тока срабатывания. В реле установлен один замыкающий выходной контакт. Данный тип заменяет собой, схему из следующих реле: маркировка «РТ-40» (2 штуки) + времени РВ132 + РУ21. Встроенная карта памяти хранит заданные установки.
Реле РС40М21i включает индикацию срабатывания, при помощи светодиодов, на протяжении 12 часов с момента исчезновения оперативного питания. Имеют возможность выдерживать время от минимального значения в 0,1 секунды до максимального значения в 6,4 секунды, при дискретности 0,1 секунды.

Модификация	Количество дискретных уставок	Последовательное соед. обмоток			Параллельное соед.обмоток
		Диап. изм-я уставок, А	Дискрет. изменения уставок, А	Номинальный ток, А	Диап. изм-я уставок, А	Дискрет. изменения уставок, А	Номинальный ток, А
РС40М-0,05/0,4 РС40М1-0,05/0,4 РС40М2-0,05/0,4	64	0,05-0,2075	0,0025	0,25	0,1-0,415	0,005	0,5
РС40М-0,15/1,2 РС40М1-0,15/1,2 РС40М2-0,15/1,2	64	0, 15-0,6225	0,0075	0,75	0,3-1,245	0,015	1,5
РС40М-0,5/4 РС40М1-0,5/4 РС40М2-0,5/4	64	0,5-2,075	0,025	2.5	1,0-4,15	0, 05	5,0
РС40М-1/8 РС40М1-1/8 РС40М2-1/8	64	1,0-4,15	0,05	5,0	2,0-8,3	0,1	5,0
РС40М-5/40 РС40М1-5/40 РС40М2-5/40	64	5,0-20,75	0,25	10,0	10,0-41,5	0,5	25,0
РС40М-15/120 РС40М1-15/120 РС40М2-15/120	64	15,0-62,25	0,75	25,0	30,0-124,5	1.5	25,0
