Реле напряжения РН-10/П1

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения РН-10/П1 предназначено для защиты от скачков напряжения в сети.

Область применения

Широко используется для защиты: стиральных машин, бойлеров, холодильников, кондиционеров, электронасосов, аудио-, видео-, радиоаппаратуры, микроволновых печей, различного электроинструмента, компьютерной и оргтехники и т.п.

Устройство и принцип действия

Реле напряжения постоянно анализирует действующее напряжение в сети (анализ осуществляется микропроцессором) и автоматически отключает подключенные к нему электроприборы при аварийных его изменениях (перепадах, скачках). При нормализации сетевого напряжения, прибор возобновляет подачу питания через заданный промежуток времени (задержка включения). Пороги отключения питания (верхний и нижний) установлены заводом изготовителем, но существует возможность их изменения пользователем. Также возможно изменять задержку на включение. Существует также функция коррекции показаний вольтметра.

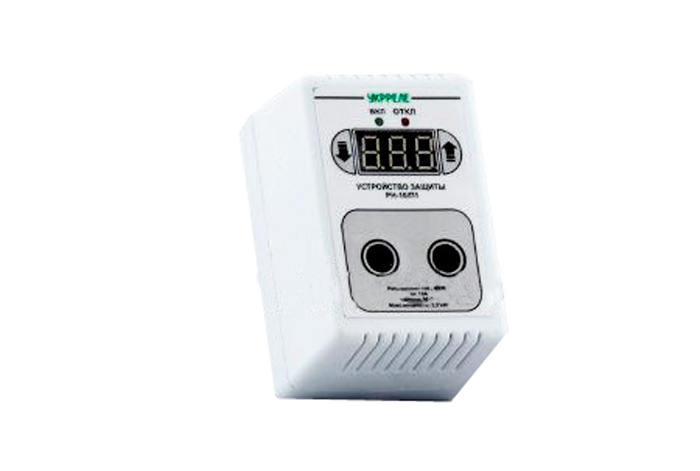

Реле напряжения РН-10/П1 выполнено в пластмассовом корпусе в виде переходника на 1 розетку. Рассчитано на непрерывный режим работы. В рабочем режиме на встроенном светодиодном индикаторе отображается действующее напряжение в сети.

Особенности

  • Вольтметр с цифровым табло (индикация напряжения в сети в режиме работы);
  • Возможность калибровки показаний вольтметра (± 20 В);
  • 2 кнопки для изменения верхнего (130 В ... 210 В) и нижнего предела контроля напряжения и времени задержки включения;
  • 2 светодиода работы реле «вкл» (зеленый) и «откл» (красный);
  • Рассчитано на непрерывный режим работы;
  • Питание от контролируемой сети (~ 220 В (± 10 %), 50 Гц (± 1 Гц));
  • Установленные настройки устройства сохраняются в энергонезависимой памяти;
  • Подключается к розеткам, удлинителям, переходникам и т. п.
Технические характеристики
Параметр Значение
Максимально допустимое напряжение на входе 400 В
Пиковое допустимое напряжение на входе 630 В
Напряжение пробоя 2500 В
Диапазон установки нижнего порога отключения 130 … 210 В
Диапазон установки верхнего порога отключения 225 … 280 В
Время срабатывания по нижнему порогу 1 с
Время срабатывания по верхнему порогу 0,02 с
Погрешность измеряемого напряжения ± 2% (не более 5 В)
Варианты установки таймера на включение 0, 10, 60, 480 с
Тип выходного устройства реле
Максимальная активная нагрузка 10 А · 240 В
Режим работы непрерывный
Потребляемая мощность не более 1 Вт
Температура окружающей среды + 5 °С … + 50 °С

Комплектность

  • Реле напряжения РН-10/П1 - 1шт.
  • Инструкция - 1экз.
  • Упаковочная коробка - 1 шт.
