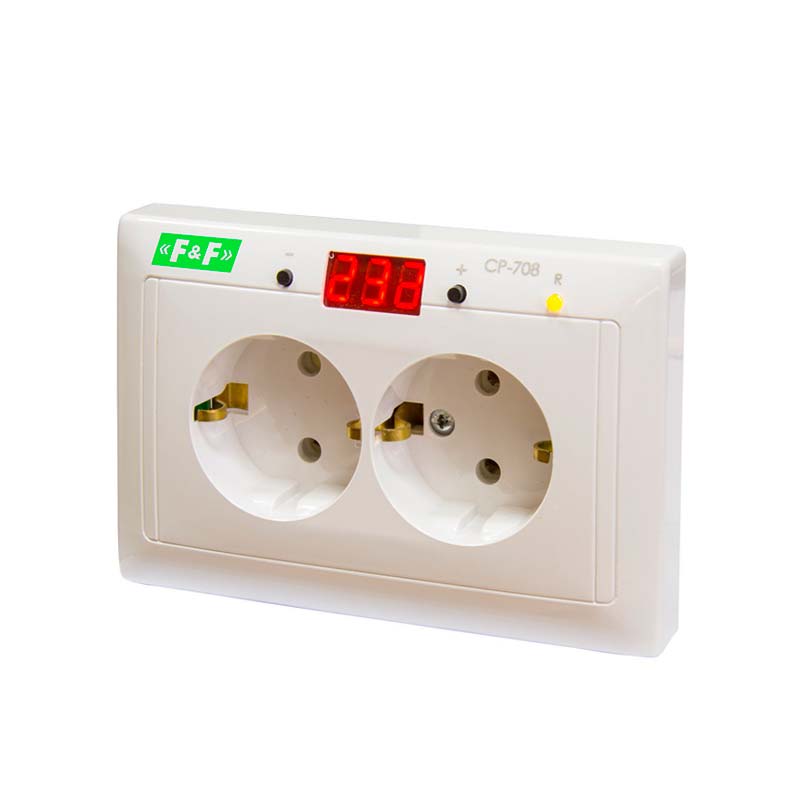

Однофазное реле напряжения CP-708

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Однофазное реле напряжения CP-708 предназначено для защиты электроприборов от критического повышения или понижения напряжения, однофазной сети переменного тока.

Область применения

Реле напряжения используется для защиты электроприборов и установок в промышленности и быту от опасного изменения величины питания.

Внимание! Реле не применяется для защиты от грозовых разрядов!

Устройство и принцип действия

Реле CP-708 включено, если контролируемое напряжение находится в установленном диапазоне. Верхний и нижний диапазон можно задать на панели управления. В случае срабатывания реле напряжения, повторное его включение произойдет автоматически, спустя заданное время и по факту восстановления в сети питающего напряжения.

Важно: При подключении к сети, в случае если напряжение в пределах нормы, подключение нагрузки произойдет спустя время, равное времени повторного включения (tP = 2 сек - 9,5 мин)!

Характеристики

Параметр Значение
Напряжение питания: 150-300В /50 Гц
Максимальный ток нагрузки: 16А АС1
Группы выходных контактов: 1 на замыкание
Задержка срабатывания нижнего порога U1: 2-10 сек
Задержка срабатывания верхнего порога U2: 0,1-1 сек
Погрешность измерения, не более 2%
Порог напряжения - регулируемый: нижний U1 150-210 В
Порог напряжения - регулируемый: верхний U2 230-300 В
Время повторного включения: 2 сек - 9,5 мин
Диапазон рабочих температур: от -25°С до +50°С
Степень защиты: IР20
Габариты: 60х115х30 мм
Тип корпуса: переходник для евровилки
Потребляемая мощность: 2 Вт
