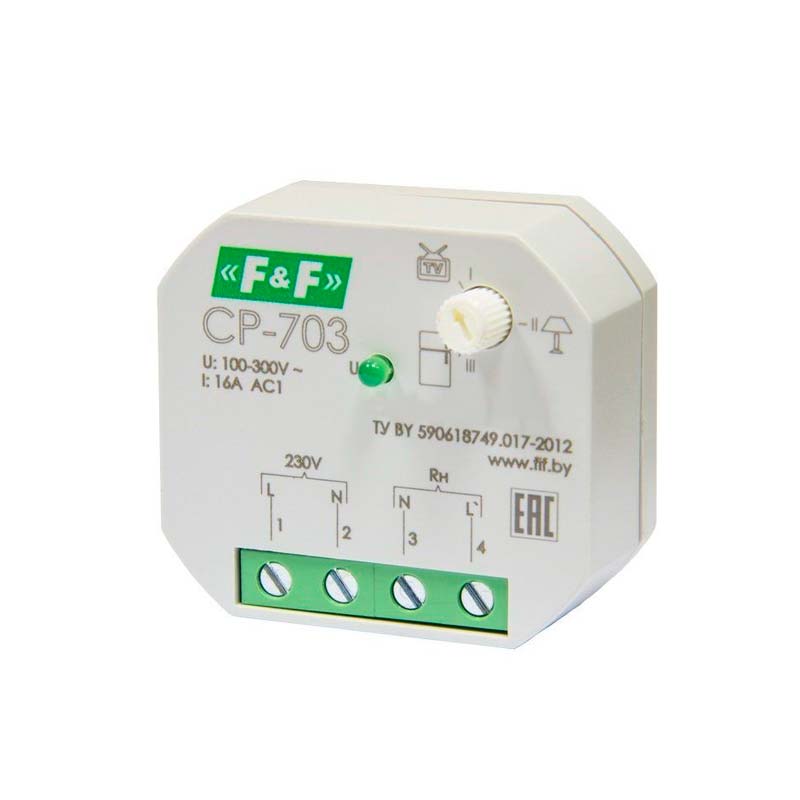

Однофазное реле напряжения CP-703

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Однофазное реле напряжения CP-703 предназначено для защиты электроприборов от критического повышения или понижения напряжения, однофазной сети переменного тока.

Область применения

Реле напряжения используется для защиты электроприборов и установок в промышленности и быту от опасного изменения величины питания.

Внимание! Реле не применяется для защиты от грозовых разрядов!

Устройство и принцип действия

Реле CP-703 включено, если контролируемое напряжение находится в установленном диапазоне. Верхний и нижний диапазон можно задать на панели управления. В случае срабатывания реле напряжения, повторное его включение произойдет автоматически, спустя заданное время и по факту восстановления в сети питающего напряжения.

Важно! При подключении к сети, в случае если напряжение в пределах нормы, подключение нагрузки произойдет спустя время, равное времени повторного включения (tP = 2 сек - 6 мин)!

Характеристики

Параметр Значение
Напряжение питания: 150-300В /50Гц
Максимальный ток нагрузки: 16А, АС1
Группы контактов: 1 на замыкание
Диапазон контролируемых напряжений: (нижний/верхний)
нижний I / II / III 207 / 180 / 170В
верхний I / II / III 253 / 260 / 260В
Время повторного включения: (для 3-х диапазонов)
I / II / III 5 / 5 / 360c
Гистерезис:
Напряжение ускоренного отключения (нижнее/верхнее)
нижнее 120В
верхнее 300В
Время ускоренного отключения
Погрешность измерения напряжения:
Диапазон рабочих температур: -25 - +50 ℃
Степень защиты: IP20
Потребляемая мощность: 1 Вт
Габариты: 48х43х20 мм
Монтаж: в монтажн. коробке Ø60 мм
