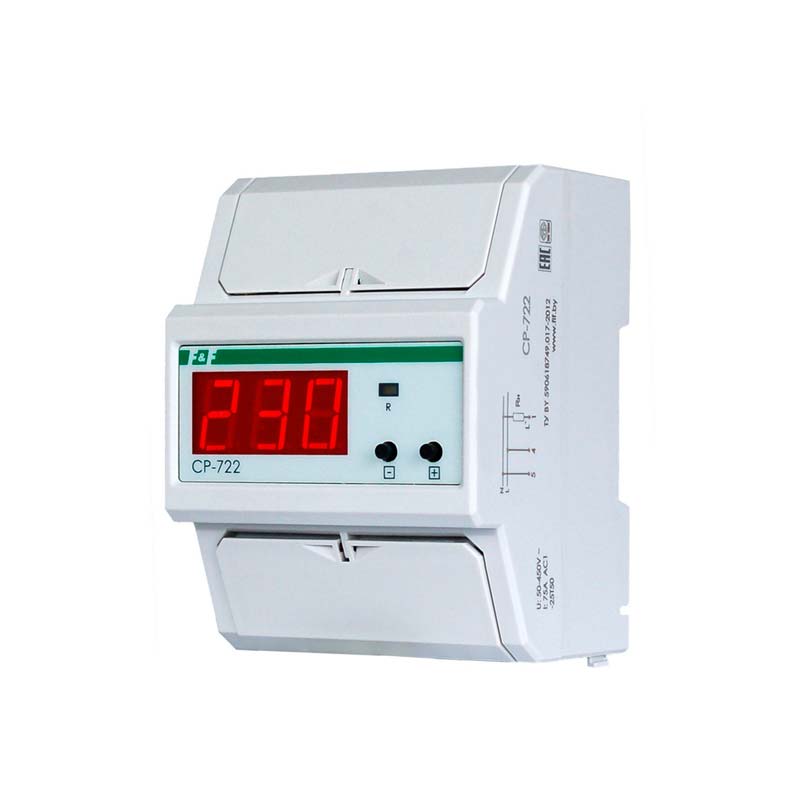

Реле напряжения CP-722

Реле напряжения CP-722 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путём отключения питания при выходе его за установленный пределы. Реле включено, если контролируемое напряжение находится в установленном диапазоне.

Особенности

Реле напряжения CP-722 обладает такими преимуществами:

• возможность подключения нагрузки до 16 кВт без применения контакторов;
• управление реле путём импульсной (кратковременной) подачи напряжения только в момент переключений обеспечивает:бесшумную работу (нет гудения, характерного для классических электромагнитных реле и контакторов);
• минимальное потребление энергии и снижение температур в шкафу (нет нагрева обмотки реле);
• встроенная защита нагрузки от импульсных перенапряжений;
• двухпороговая защита от повышения напряжения:
  • при более 300 В время отключения не более 50 мс;
  • при менее 300 В время отключения от 0,1 до 1 с (программируется);
• двухпороговая защита от понижения напряжения:
  • при менее 100 В время отключения не более 100 мс;
  • при более 100 В время отключения от 2 до 10 с (программируется);
• сохраняет работоспособность при напряжении до 450 В;
• защита от "обрыва нуля";
• возможность опломбирования винтовых зажимов;
• сечение подключаемых проводников до 25 мм2.

Принцип действия

Реле CP-722 измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
