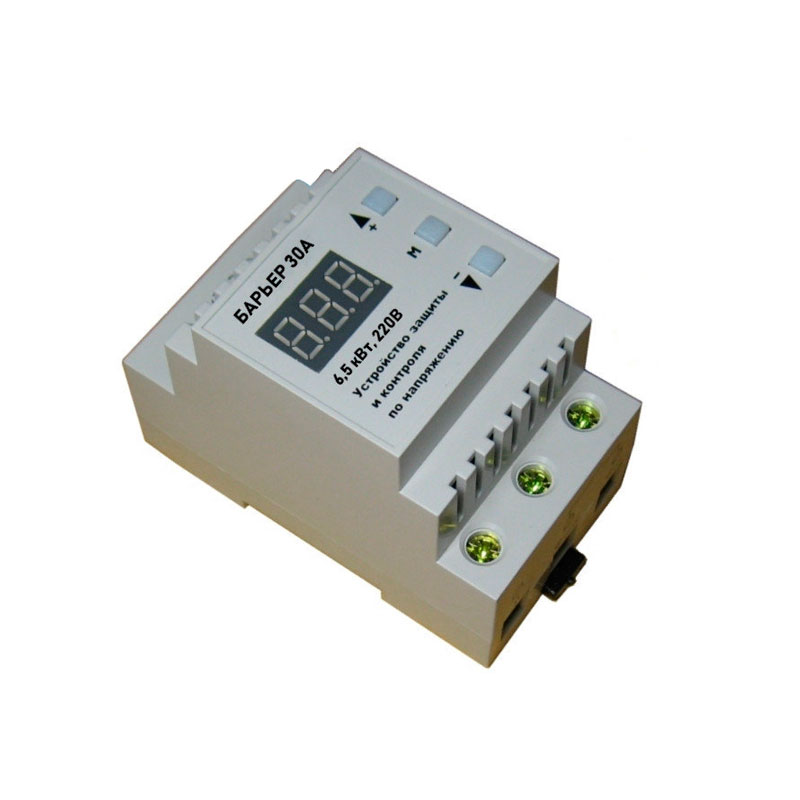

Реле напряжения «Барьер» RedLine 30А DIN
Описание
Реле напряжения «Барьер» RedLine 30А DIN предназначен для аварийного отключения бытовых электроприборов при выходе сетевого напряжения за пределы допустимого.
Внимание: для холодильников и устройств, в которых присутствуют компрессоры малой мощности, время задержки включения необходимо устанавливать не менее 300 секунд.
Устройство и принцип действия
Реле напряжения осуществляет постоянный контроль сетевого напряжения и отключает нагрузку в случае выхода напряжения за установленные пределы. «Барьер» оборудован термозащитой. Появление на индикаторе символа «t» обозначает перегрев контактов. Подтяните клеммы и (или) снизьте нагрузку.
Установите «Барьер» RedLine 30А на DIN-рейку и подключите его как показано на схеме. Сдвоенный автоматический выключатель должен быть с током отключения не более 75% от максимального тока «Барьера».
Во избежание пожара не допускается эксплуатация «Барьера» с нагрузкой, превышающей максимально допустимое значение. Запрещается использование «Барьера» со вскрытым корпусом. Не допускайте попадания воды внутрь корпуса.

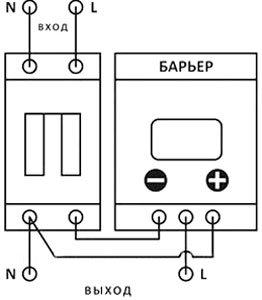

Рис.1. Схема реле напряжения «Барьер» RedLine 30А DIN
Характеристики
| Параметры | Значения |
| Рабочее напряжение | 00 - 400 В, 50/60 Гц |
| Верхний порог отключения нагрузки | 230-280 В (240 В*) |
| Нижний порог отключения нагрузки | 150-210 В (190 В*). |
| Максимальный ток нагрузки | 30 А |
Время отключения нагрузки:
|
20 мс 1 с 20 мс |
| Время задержки включения | 3 - 900 с (10 с*) |
| Гистерезис | 0-5 В (5 В*) |
| Диапазон рабочих температур | от +5°С до +55 °С |
