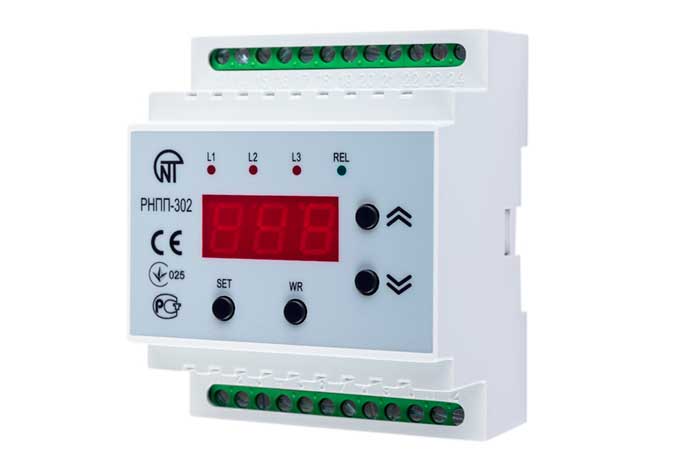

Реле напряжения РНПП-302

No votes yet
Категория:

Реле напряжения РНПП-302 предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В ( 230/400В или 240/415В ) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций.

Функциональные возможности

Реле РНПП-302:

  • осуществляет измерение действующих значений фазных (линейных) напряжений, в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки.
  • следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).
  • осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное пользователем.
Технические характеристики
Параметры Значение
Перекидной релейный выход для управления пускателем нагрузки 8А, 250В при cos =1
Нормально - разомкнутый контакт реле сигнализации 8А, 250В при cos =1
Точность определения порогов срабатывания по напряжению не более 3 В
Номинальное фазное/линейное напряжение 220/380 (230/400 или 240/415)В.
Потребляемая мощность не более 5 Вт
Степень защиты пробника IP 40
Степень защиты клеммника IP 2 0
Масса, кг 0,3

Эксплуатация

Оптимальными условиями для использования реле напряжения РНПП-302 являются:

  • температура окружающей среды от -35 до +55C,
  • относительная влажность воздуха 30 ... 80% (при температуре +25C),
  • атмосферное давление от 84 до 106,7 кПа.
