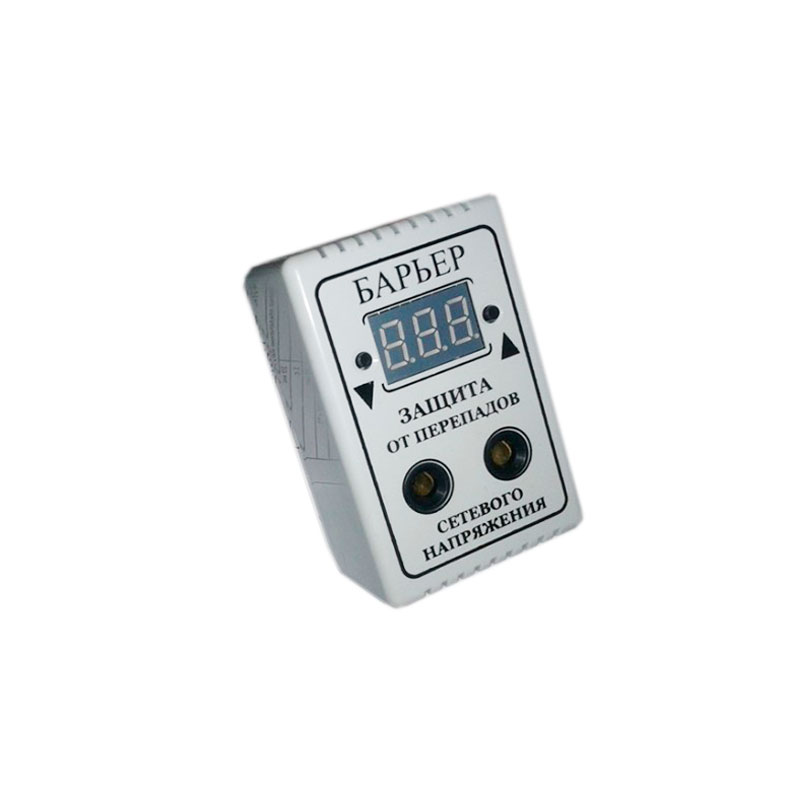

Реле напряжения «Барьер» RedLine 10А с цифровой настройкой

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения «Барьер» RedLine 10А с цифровой настройкой предназначено для аварийного отключения бытовых электроприборов при выходе сетевого напряжения за пределы допустимого.

Устройство и принцип действия

Реле напряжения «Барьер» RedLine 10А осуществляет постоянный контроль сетевого напряжения и отключает нагрузку в случае выхода напряжения за установленные пределы. После того как сетевое напряжение придет в норму, включается таймер обратного отсчета времени, по истечении которого нагрузка будет подключена. Если во время обратного отсчета сетевое напряжение выходило за установленные пределы - нагрузка не будет подключена, а отсчет времени начнется снова.

Внимание: для холодильников и устройств, в которых присутствуют компрессоры малой мощности, время задержки включения необходимо устанавливать не менее 300 секунд.

В реле напряжения «Барьер» RedLine 10А осуществляются следующие виды настроек:

  • Установка верхнего порога напряжения от 230 до 280 В;
  • Установка нижнего порога напряжения от 150 до 210 В;
  • Установка времени задержки включения от 3 до 900 секунд;
  • Установка необходимого напряжения гистерезиса от 0 до 5 В.
  • Установить данные параметры вы можете нажав и удержав одновременно кнопки "+" и "-" на приборе.

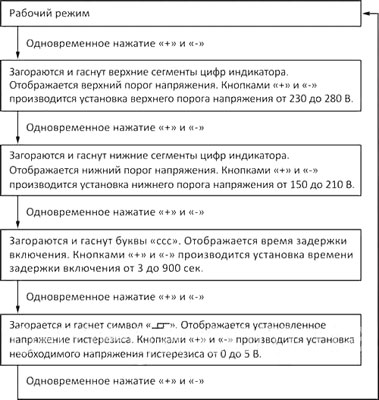

Рис.1. Последовательность внесения настроек в реле напряжения «Барьер» RedLine 10А
Рис.1. Последовательность внесения настроек в реле напряжения «Барьер» RedLine 10А

Реле напряжения «Барьер» устанавливается непосредственно в розетку.

Характеристики

Параметры Значения
Рабочее напряжение 100 - 400 В, 50/60 Гц
Верхний порог отключения нагрузки 230-280 В (240 В*)
Нижний порог отключения нагрузки 150-210 В (190 В*)
Максимальный ток нагрузки 10 А
Время отключения нагрузки:
  • верхний порог
  • нижний порог
  • нижний порог (ниже 120 В)
20 мс
1 с
20 мс
Время задержки включения 3 - 900 с (10 с*)
Гистерезис 0-5 В (5 В*)
Диапазон рабочих температур от +5°С до +55 °С
