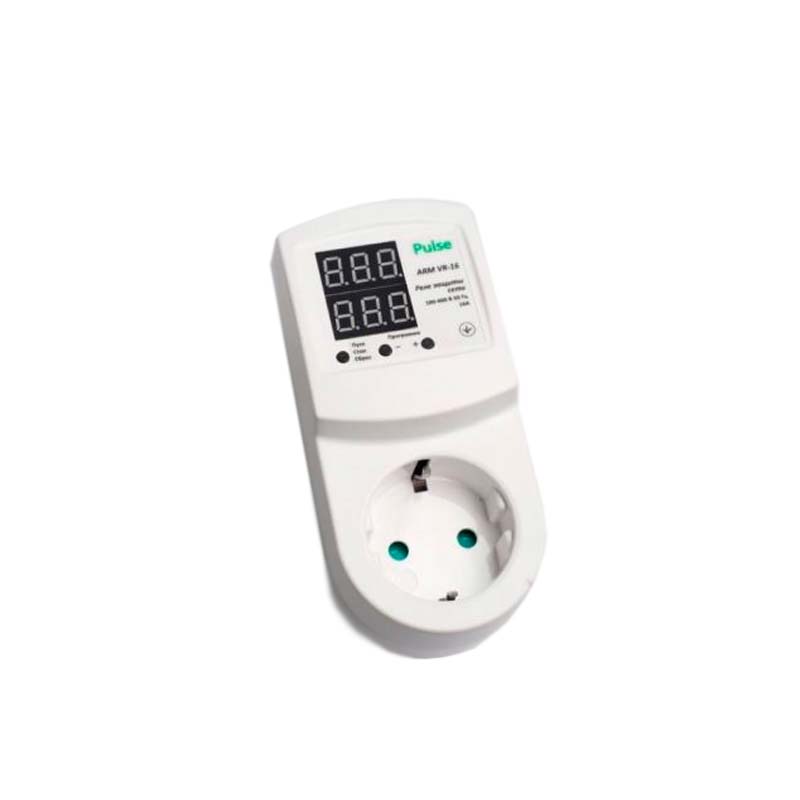

Реле напряжения PULSE ARM VR-16А

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Реле напряжения PULSE ARM VR-16А обеспечивает защиту (отключение) подключенного электрооборудования и электропроводки в случаях:

  • отклонение напряжения сети от допустимых значений;
  • превышение допустимых потребляемых нагрузкой токов;
  • превышение температуры эксплуатации.

Устройство и принцип действия

При подаче питания на устройство начинает отсчет задержки включения. Оставшееся до включения время в секундах показывается на нижнем индикаторе. Верхний индикатор показывает текущее напряжение сети. Если напряжения сети не выходят за установленные пределы устройство включает нагрузку после окончания отсчета. Нагрузку необходимо включить вручную, если устройство ранее было обесточено в состоянии «Стоп».

Для обеспечения надежной защиты подключенной нагрузки устройство PULSE ARM VR-16А ведет непрерывный контроль эффективных значений напряжения и тока в цепи, а также внутренней температуры.

Если одно из значений вышло за параметр установленного предела, срабатывает защита и устройство отключает нагрузку. При этом верхний индикатор показывает поочередно значение параметра, вызвавшего отключение, и код срабатывания защиты.

Если срабатывание защиты было вызвано недопустимыми значениями напряжения, то через время, заданное параметром «Задержка включения», устройство включит нагрузку автоматически. Если срабатывание защиты было вызвано недопустимыми значениями тока или температуры, устройство включит нагрузку автоматически через 5 минут.

ВАЖНО! Если срабатывание защиты было вызвано недопустимыми значениями тока или быстрым нагревом, автоматическое включение не происходит. Перед повторным включением необходимо устранить причину, вызвавшую перегрузку или перегрев устройства. Для включения необходимо нажать кнопку «Сброс». При этом устройство перейдет в состояние «Стоп». Следующее нажатие этой кнопки включит нагрузку.

Характеристики

Параметр Значение
Допустимое напряжение на входе (В) 100 - 400
Ограничение напряжения в нагрузке
Верхний предел (В) 245 - 270
Верхний предел кратковрем. (В) 255 - 280
Нижний предел (В) 160 - 195
Нижний предел кратковрем. (В) 150 - 185
Максимальный ток нагрузки 16
Минимальное время отключения (сек) 0,02
Задержка включения (сек) 10 - 990
Диапазон измерения силы тока (А) 1 - 63
Рабочая частота (Гц) 50
Диапазон рабочих температур (С) -5...+45
Степень защиты IP 20
Габаритные размеры (Д*Ш*В) 125х90х64
Вес (гр.) 155

Комплектация

  • Реле напряжения PULSE ARM VR-16А - 1 шт,
  • Тех. паспорт и инструкция по эксплуатации - 1 экз,
  • Упаковочная коробка - 1 шт
