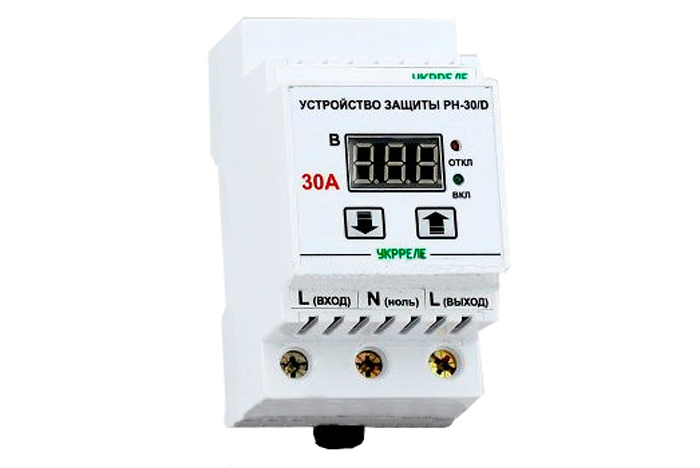

Реле напряжения РН-30/D

No votes yet
Категория:

Реле напряжения РН-30/D предназначено для защиты от скачков напряжения в сети.

Принцип действия

Реле РН-30/D постоянно анализирует действующее напряжение сети, при аварийных изменениях сетевого напряжения — резком понижении либо повышении (программируется верхний и нижний предел напряжения) отключает нагрузку и включает при нормализации сетевого напряжения с заданной задержкой времени (значение задержки включения программируется).

Особенности

  • вольтметр с цифровым табло (индикация напряжения в сети);
  • возможность калибровки вольтметра;
  • 2 кнопки для изменения верхнего и нижнего предела напряжения и времени включения;
  • 2 светодиода "вкл" (зеленый) и "выкл" (красный);
  • заземляющий контакт;
  • рассчитано на непрерывный режим работы;
  • питание от контролируемой сети;
  • настройки сохраняются в энергонезависимой памяти;
  • устанавливаются на Din-рейку
Технические характеристики
Параметр Значение
Максимальный ток нагрузки, А 30
Максимальная мощность активной нагрузки, ВА 6600
Количество фаз 1
Тип выходного устройства реле
Режим работы непрерывный
Напряжение питания, В 100...400
Время срабатывания, сек
  • по нижнему пределу - 0,02
  • по верхнему пределу - 1
Рабочий диапазон (заводские настройки)
  • Umin=175В
  • Umax=253В
Диапазон установки нижнего порога отключения, В 130...210
Диапазон установки верхнего порога отключения, В 225...280
Шаг установки порога отключения, В 1
Собственная потребляемая мощность, Вт не более 5
Погрешность, % +/-2
Варианты установки таймера на включение, сек 0,10,60,480
Максимально  допустимое напряжение на входе, В 400
Пиковое напряжение на входе, В 630
Температура окружающей среды, °С +5...+50
Габариты корпуса, мм 90/52/65
Степень защиты IP20
Механический ресурс, циклов 1000000
Электрический ресурс, циклов 100000

Комплектность

  • Реле напряжения РН-30/D,
  • Инструкция,
  • Упаковочная коробка.
