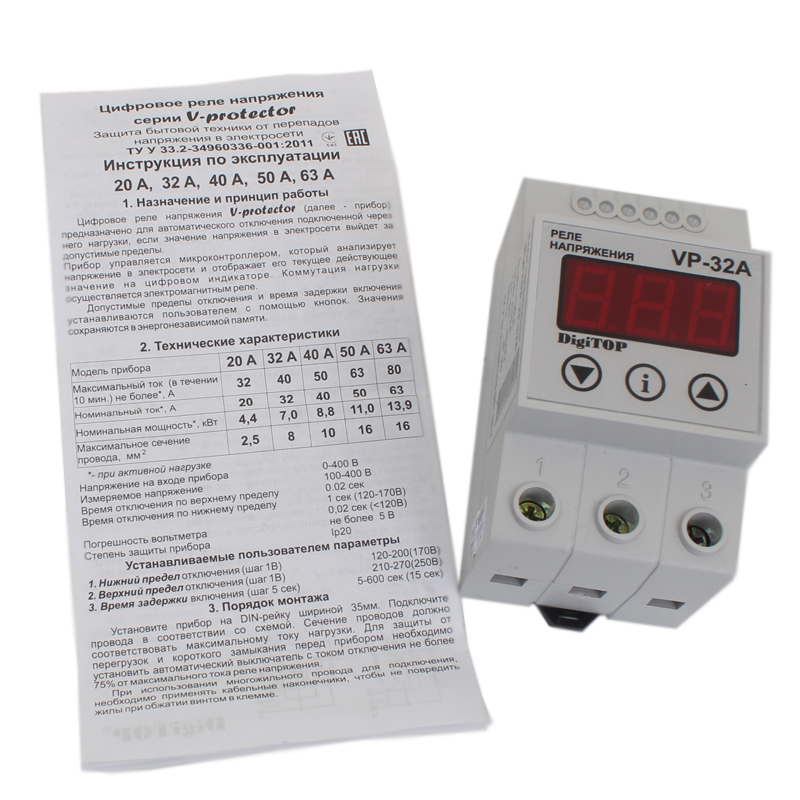

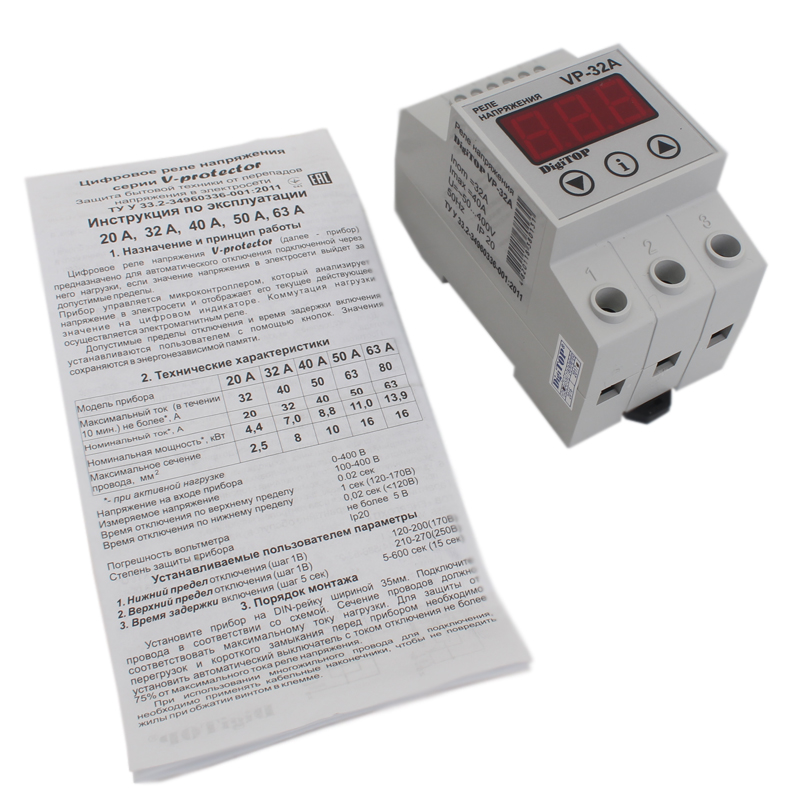

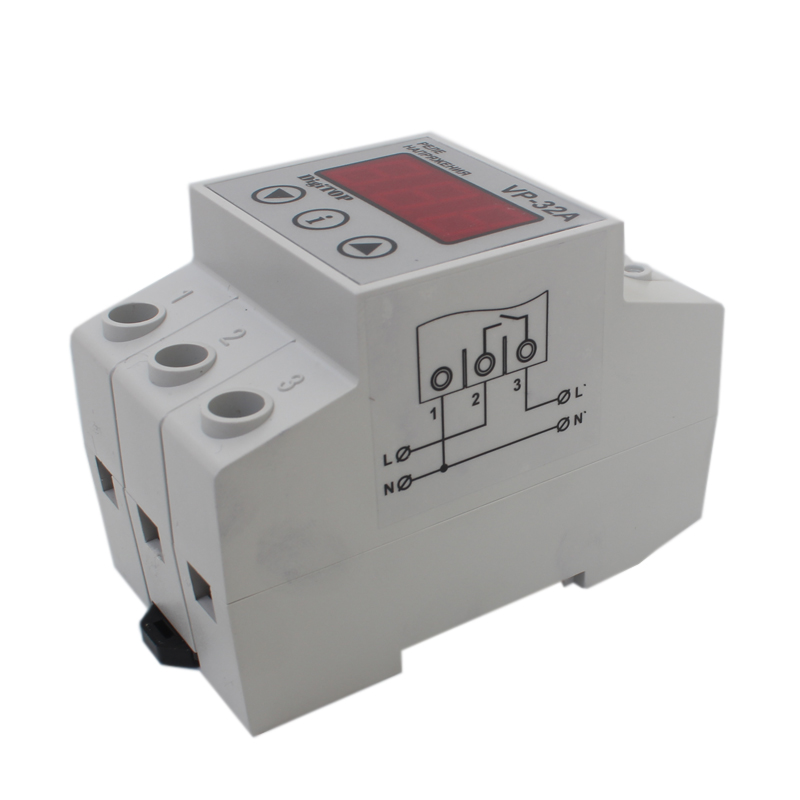

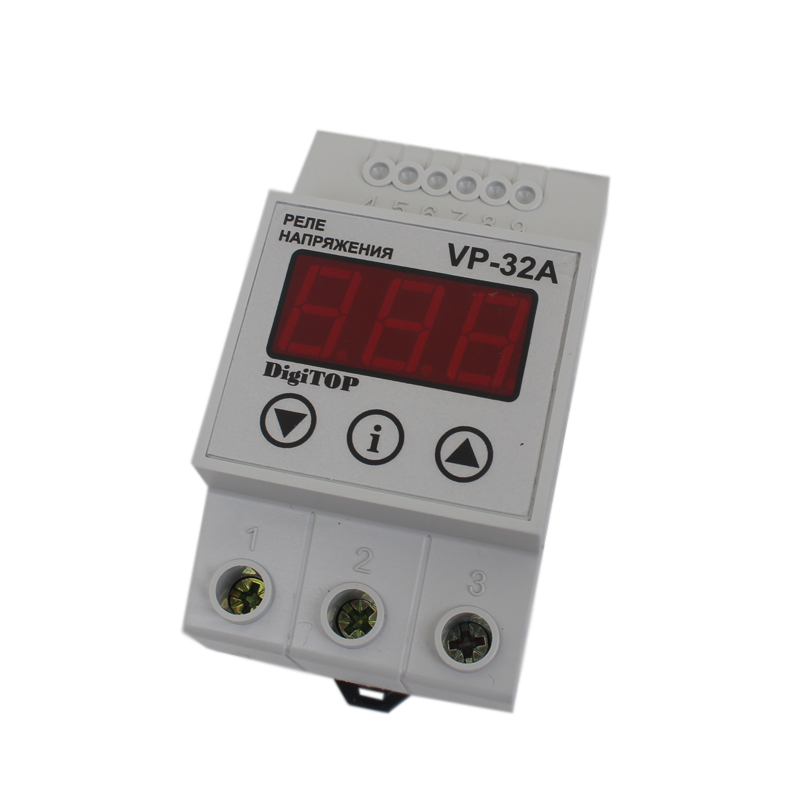

Реле напряжения VP-32А

Average: 8 (1 vote)
Категория:

Реле напряжения VP-32А предназначено для автоматического отключения подключенной через него нагрузки, если значение напряжения в электросети выйдет за допустимые пределы.

Устройство и принцип действия

Устройство защиты постоянно анализирует напряжение в сети и в случае выхода напряжения за установленные пределы происходит аварийное отключение потребителей. Для этого пользователь устанавливает необходимые верхний и нижний пределы напряжения и время, через которое реле напряжения подключит нагрузку, после нормализации напряжения.

Задержка на включение необходима для холодильников, кондиционеров, для которых неприемлемы кратковременные отключения питания.

Особенности

  • Полностью цифровое управление.
  • Табло индикации действующего значения напряжения.
  • Автоматическое включение нагрузки после нормализации напряжения.
  • Программируемая задержка на включение.
  • Программируемые значения верхнего и нижнего предела отключения напряжения.
  • Сброс значений на заводские установки.
  • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм).
Технические характеристики
Параметры Значения
Напряжение на входе прибора 0-400 В
Измеряемое напряжение 50-400 В
Погрешность вольтметра не более 5 В
Максимальный ток нагрузки не более 40 А
Время отключения по верхнему пределу 0,02 сек
Время отключения по нижнему пределу не более 1 сек (120-200В)
0,02 сек (<120В)
Устанавливаемые параметры:
  • нижний предел отключения (шаг 1В)
  • верхний предел отключения (шаг 1В)
  • время задержки включения (шаг 5 сек)
120-200 В
210-270 В
5-600 сек
