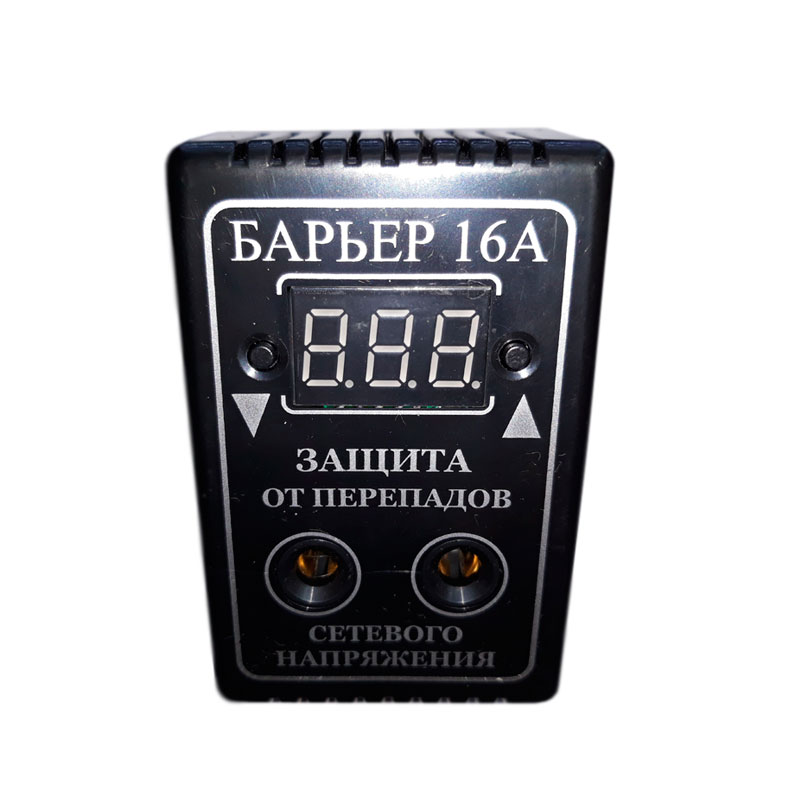

Реле напряжения «Барьер» RedLine 16А

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения «Барьер» RedLine 16А предназначен для аварийного отключения бытовых электроприборов при выходе сетевого напряжения за пределы допустимого.

Устройство и принцип действия

Реле напряжения «Барьер» осуществляет постоянный контроль сетевого напряжения и отключает нагрузку в случае выхода напряжения за установленные пределы. После того как сетевое напряжение придет в норму, включается таймер обратного отсчета времени, по истечении которого нагрузка будет подключена. Если во время обратного отсчета сетевое напряжение выходило за установленные пределы - нагрузка не будет подключена, а отсчет времени начнется снова.

Внимание: для холодильников и устройств, в которых присутствуют компрессоры малой мощности, время задержки включения необходимо устанавливать не менее 300 секунд.

В реле напряжения «Барьер» RedLine 16А осуществляются следующие виды настроек:

  • Установка верхнего порога напряжения от 230 до 280 В;
  • Установка нижнего порога напряжения от 150 до 210 В;
  • Установка времени задержки включения от 3 до 900 секунд;
  • Установка необходимого напряжения гистерезиса от 0 до 5 В.

Установить данные параметры вы можете нажав и удержав одновременно кнопки "+" и "-" на приборе.

Все настройки осуществляются в следующей последовательности:

  • После одновременного нажатия "+" и "-" загораются и гаснут верхние сегменты цифр индикатора. Отображается верхний порог напряжения.
  • Кнопками "+" и "-" производится установка верхнего порога напряжения от 230 до 280 В. Далее нужно еще раз одновременно нажать кнопки "+" и"-" для перехода в режим следующей настройки, либо в случае, когда вы хотите перейти в обычный рабочий режим вам нужно подождать пять секунд, после чего прибор автоматически перейдет в рабочий режим.
  • Все следующие настройки осуществляются аналогично предыдущей. В случае, когда начались перепады напряжения, прибор вышел из рабочего режима и находится в режиме обратного отсчета, опять начнется перепад напряжения - отсчет будет начат сначала.

Характеристики

Параметры Значения
Рабочее напряжение 00 - 400 В, 50/60 Гц
Верхний порог отключения нагрузки 230-280 В (240 В*)
Нижний порог отключения нагрузки 150-210 В (190 В*).
Максимальный ток нагрузки 16 А
Время отключения нагрузки:
  • верхний порог
  • нижний порог
  • нижний порог (ниже 120 В)
20 мс
1 с
20 мс
Время задержки включения 3 - 900 с (10 с*)
Гистерезис 0-5 В (5 В*)
Диапазон рабочих температур от +5°С до +55 °С
