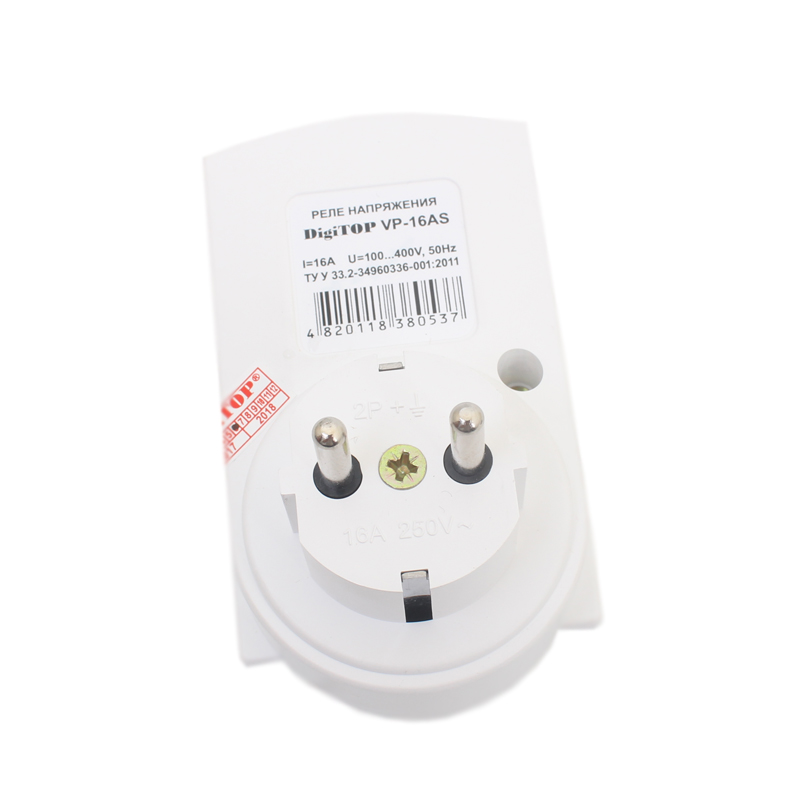

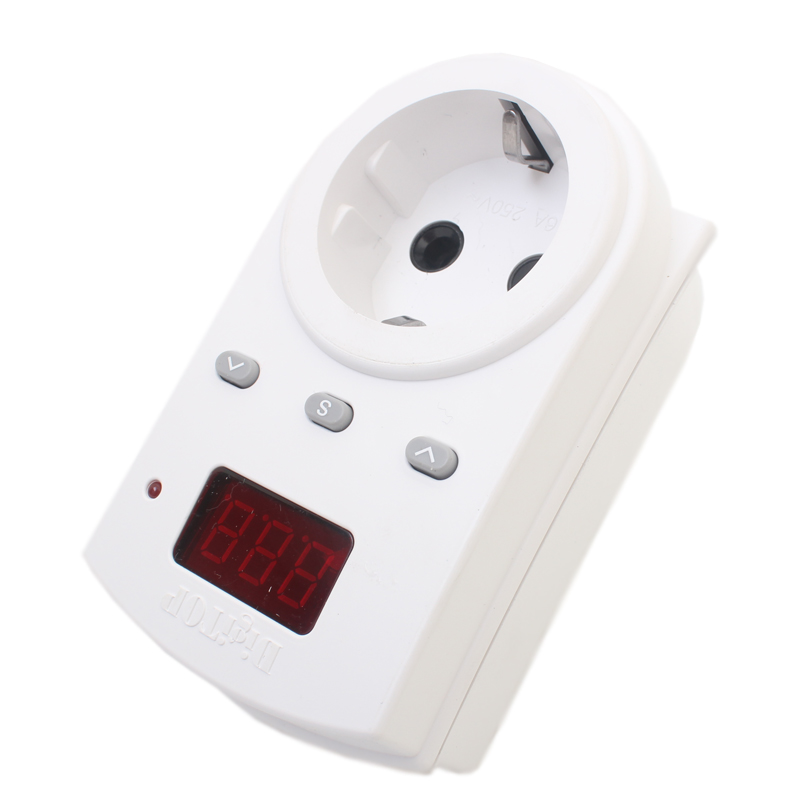

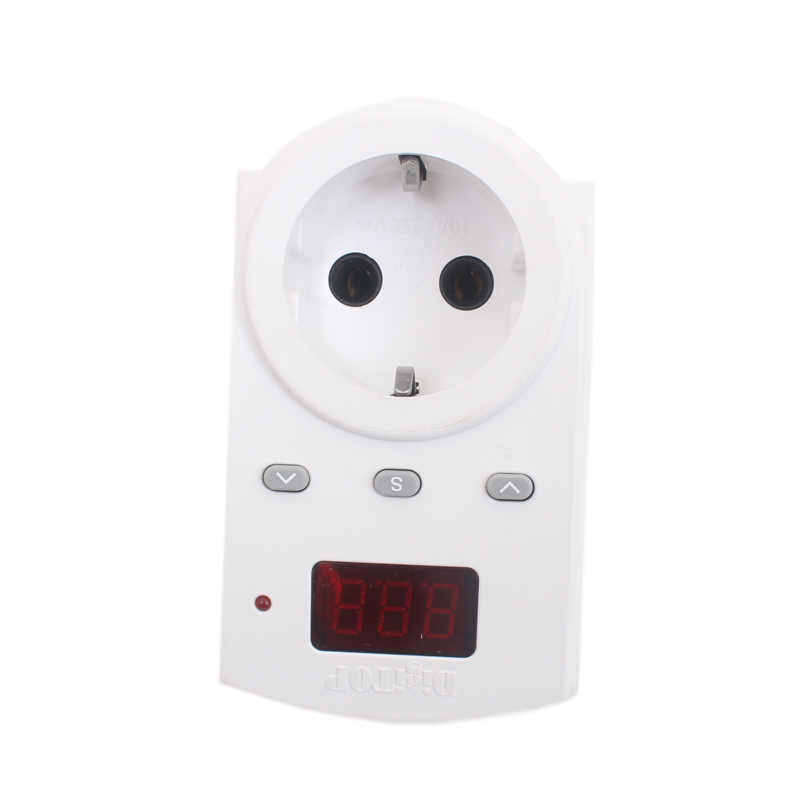

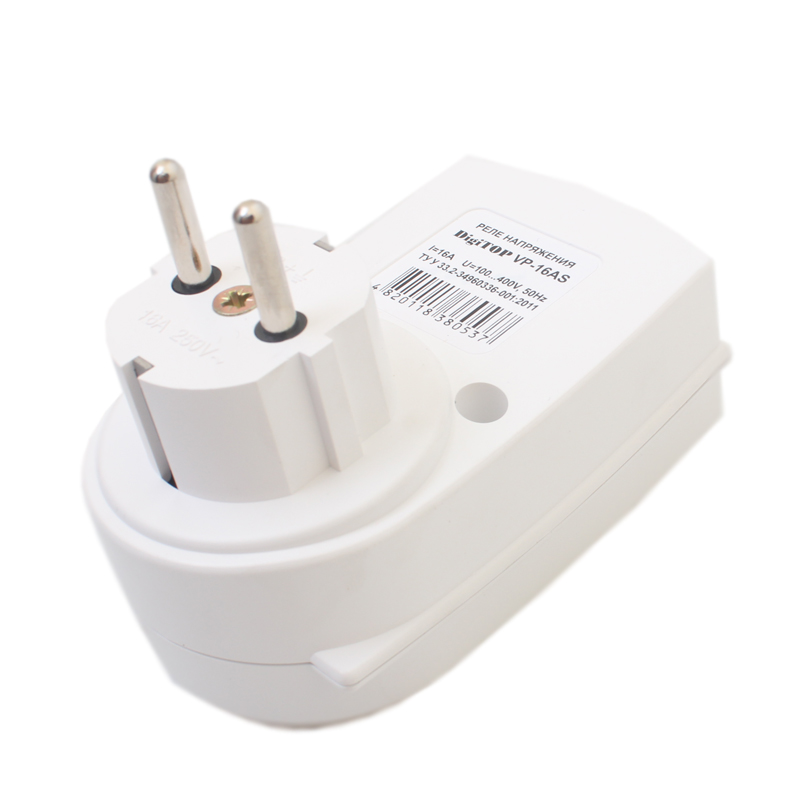

Реле напряжения V-protector 16AS
Описание
Реле напряжения V-protector 16AS предназначено для защитного отключения электрооборудования и бытовой техники в случае возникновения аварийной ситуации («скачка» напряжения) в однофазной электрической сети.
Принцип действия
Для контроля напряжения пользователь устанавливает необходимые верхний и нижний пределы напряжения и время задержки включения нагрузки после нормализации напряжения. Устройства защиты V-protector 16AS постоянно анализируют питающую сеть и в случае выхода сетевого напряжения за установленные пределы происходит аварийное отключение нагрузки от сети.
После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии заданного времени задержки включения.
Время задержки необходимо для систем охлаждения и кондиционирования, для которых неприемлемы кратковременные отключения питания.
Особенности V-protector 16AS
- Полностью цифровое управление.
- Табло индикации действующего значения напряжения.
- Программируемые значения верхнего и нижнего предела отключения напряжения.
- Индикация напряжения последнего срабатывания.
- Сброс значений на заводские установки.
- Автоматическое включение нагрузки после нормализации напряжения.
- Программируемая задержка на включение.
- Нет необходимости в дополнительных монтажных работах.
Характеристики
| Параметры | Значение |
| Рабочее напряжение | 100 - 400 В |
| Погрешность вольтметра | 5 В |
| Максимаьный ток нагрузки | 16А |
| Время отключения по верхнему пределу | 0,02 сек |
| Время отключения понижниму пределу | не более 1 сек (120 - 200 В) |
| Устанавливаемые параметры | |
| Нижний предел отключения (шаг 1В) | 120 - 200 В |
| Верхний предел отключения (шаг 1В) | 210 - 270 В |
| Время задержки включения (шаг 5 сек) | 5 - 600 сек |
