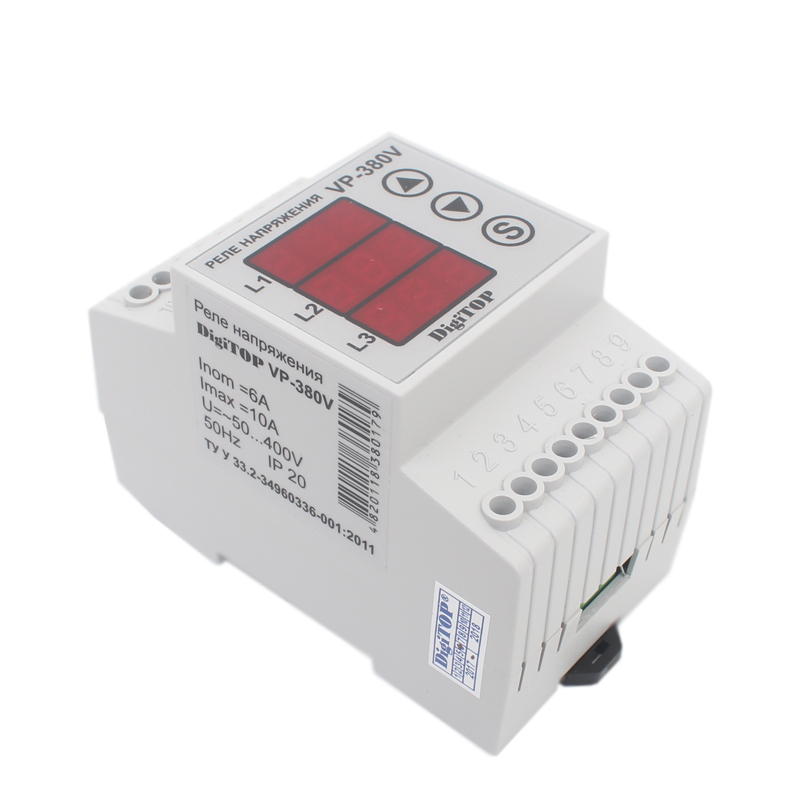

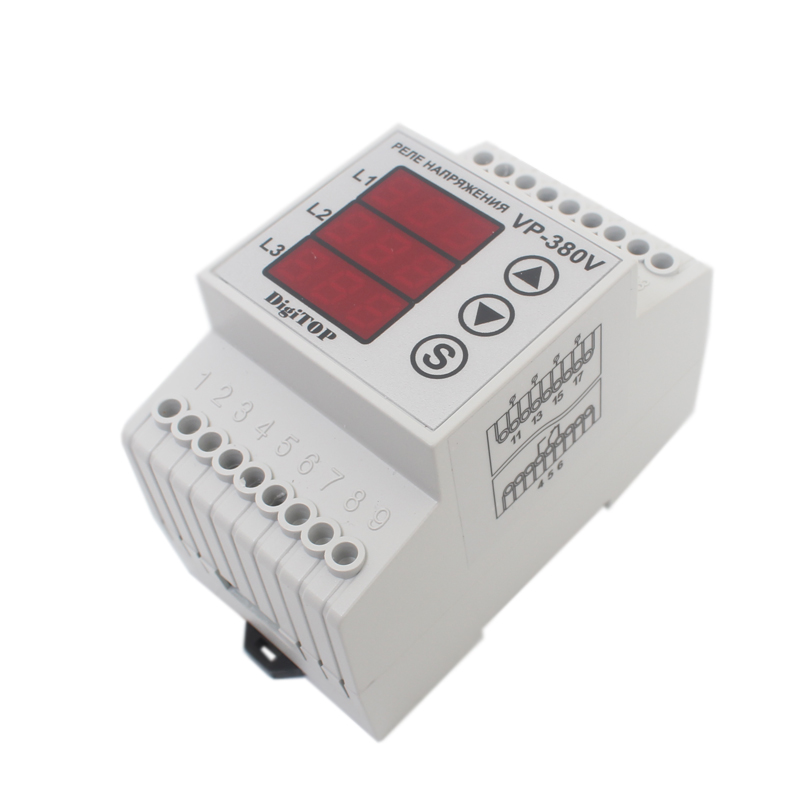

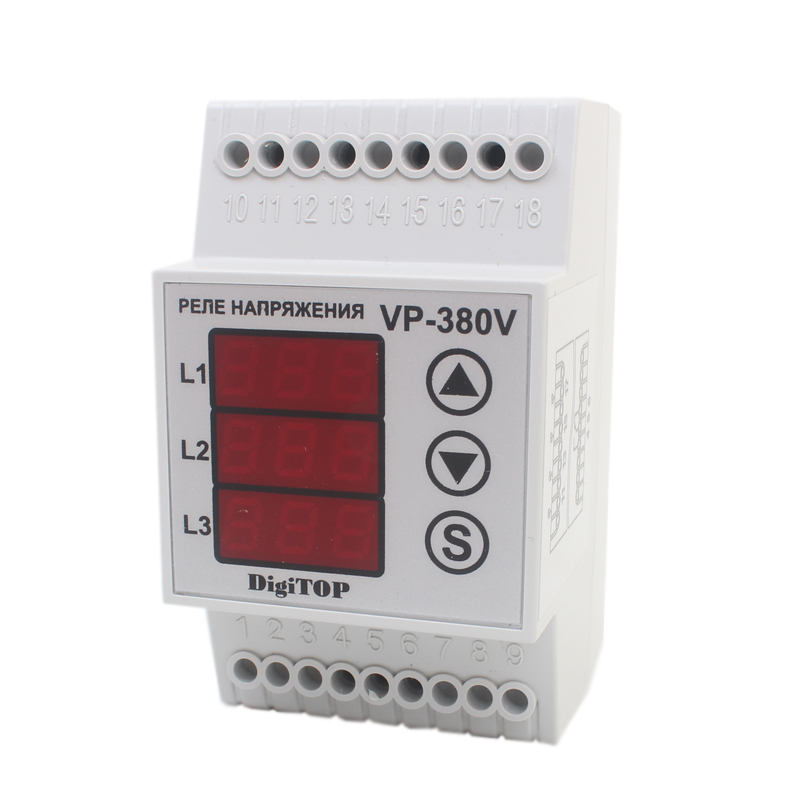

Реле напряжения V-protector 380V

Документация:

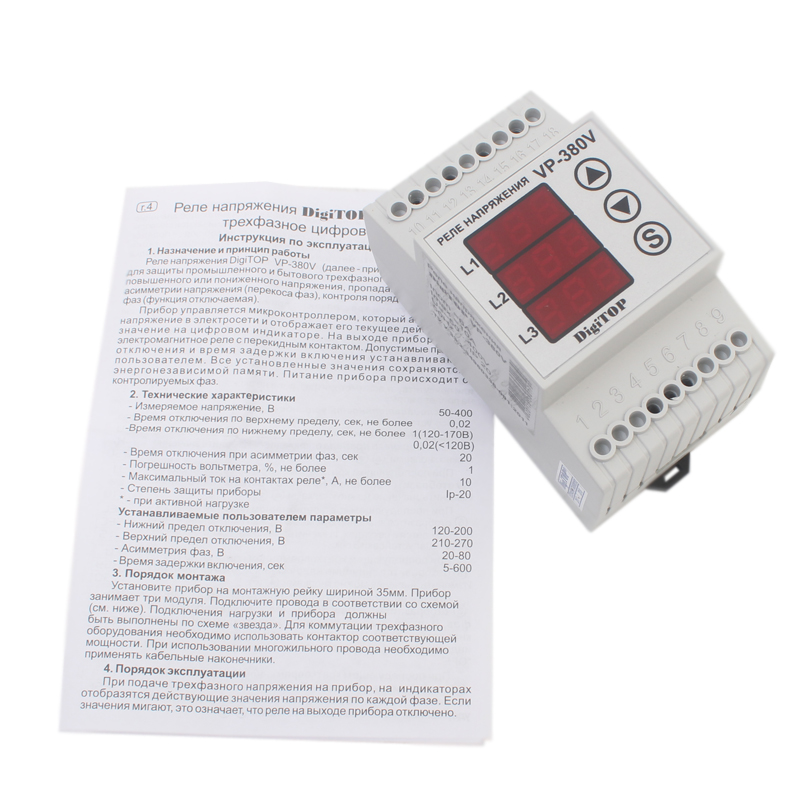

Паспорт(722.43 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения V-protector 380V предназначено для отключения электрооборудования в трехфазной электрической сети с нулевым проводом (220/380В, 50Гц) при возникновении «скачка» напряжения, асимметрии фаз, пропадания фаз, чередования фаз. Что предотвращает их выход из строя и продлевает срок эксплуатации.

Функциональные возможности

Реле напряжения V-protector 380V обеспечивает:

  • контроль асимметрии фаз.
  • контроль пропадания фаз.
  • контроль чередования фаз.
  • индикацию действующего значения напряжения на каждой фазе.
  • автоматическое включение нагрузки после нормализации напряжения.

Устройство и принцип действия

Устройство защиты постоянно анализирует напряжение в сети, контролирует асимметрию фаз, пропадание и чередование фаз сеть и в случае выхода сетевого напряжения за установленные пределы Реле напряжения отключит нагрузку от сети. Текущее действующее значение фазного напряжения отображается на светодиодных индикаторах устройства.

Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени. Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания.

Особенности

  • Полностью цифровое управление.
  • Трехфазное;
  • Программируемые значения верхнего и нижнего предела отключения напряжения.
  • Программируемое значение допустимой асимметрии фаз.
  • Программируемая задержка на включение.
  • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм).

Характеристики

Технические характеристики
Параметры Значения
Измеряемое напряжение по каждой фазе 50-400В (50 Гц)
Нижний предел отключения (шаг 1В) 120-200 В (170В)
Верхний предел отключения (шаг 1В) 210-270 В (250В)
Время отключения по верхнему пределу 0,02 сек
Время отключения по нижнему пределу не более 1 сек (120-200В) 0,02 сек (
Асимметрия фаз (шаг 1В) 20-80 В (50В)
Время отключения при асимметрии фаз 20 сек
Время задержки включения (шаг 5 сек) 5-600 сек
Погрешность измерения не более 1 %
Максимальный ток на контактах реле не более 10 А
Степень защиты прибора IP 20
