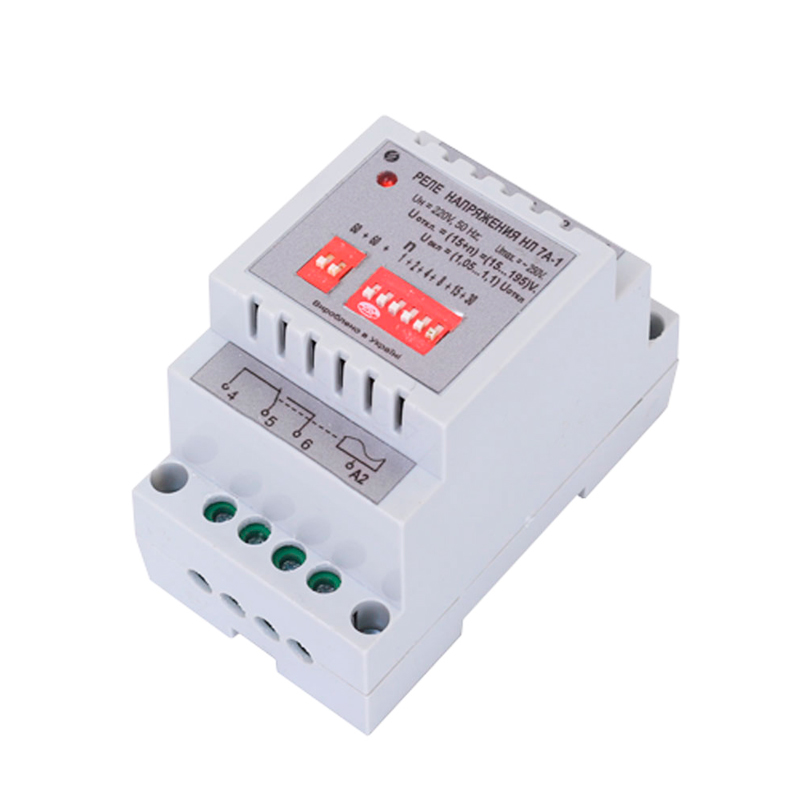

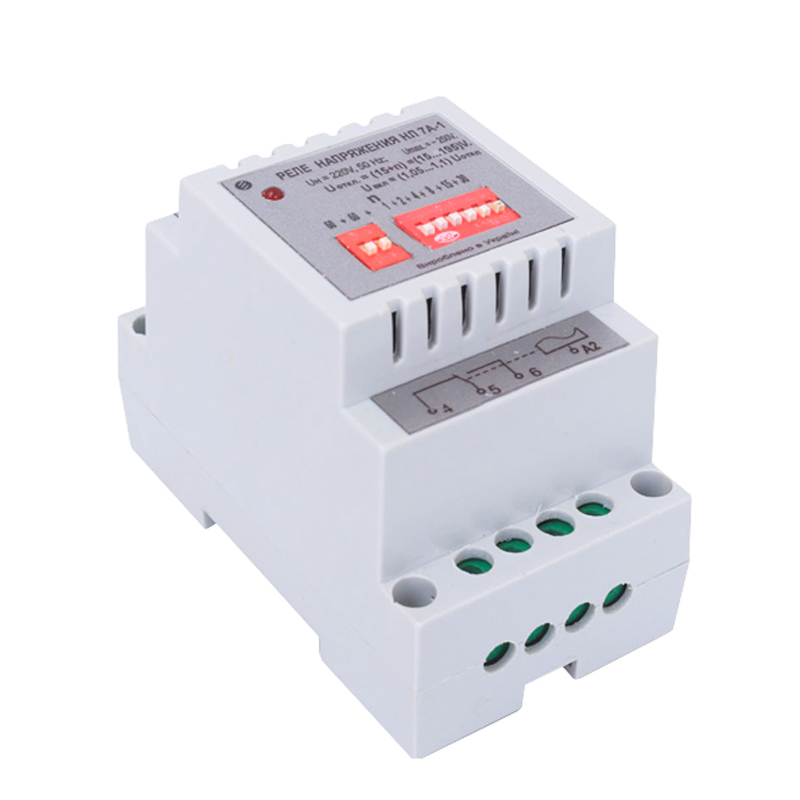

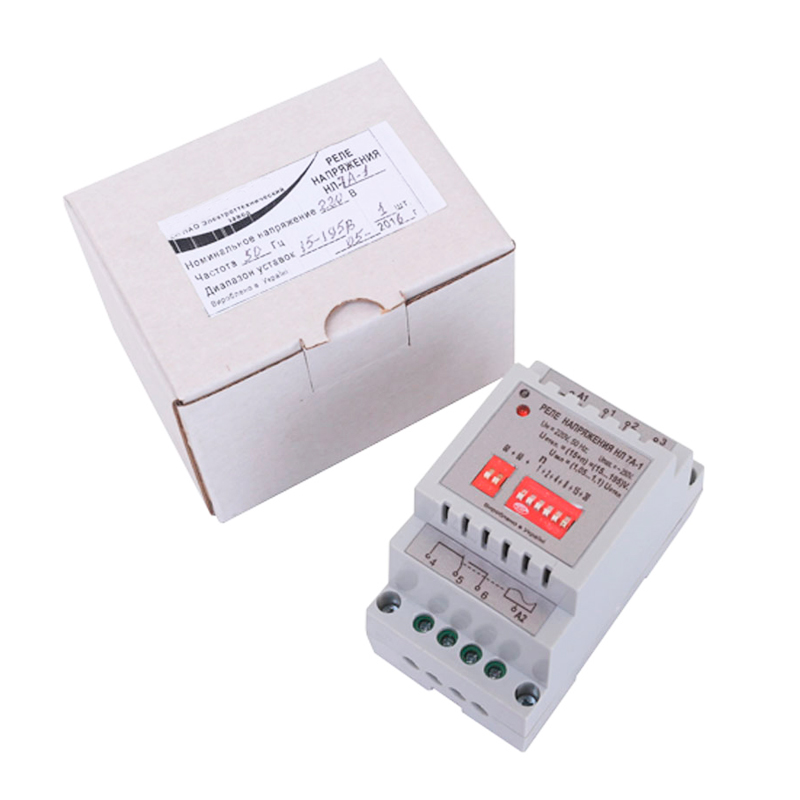

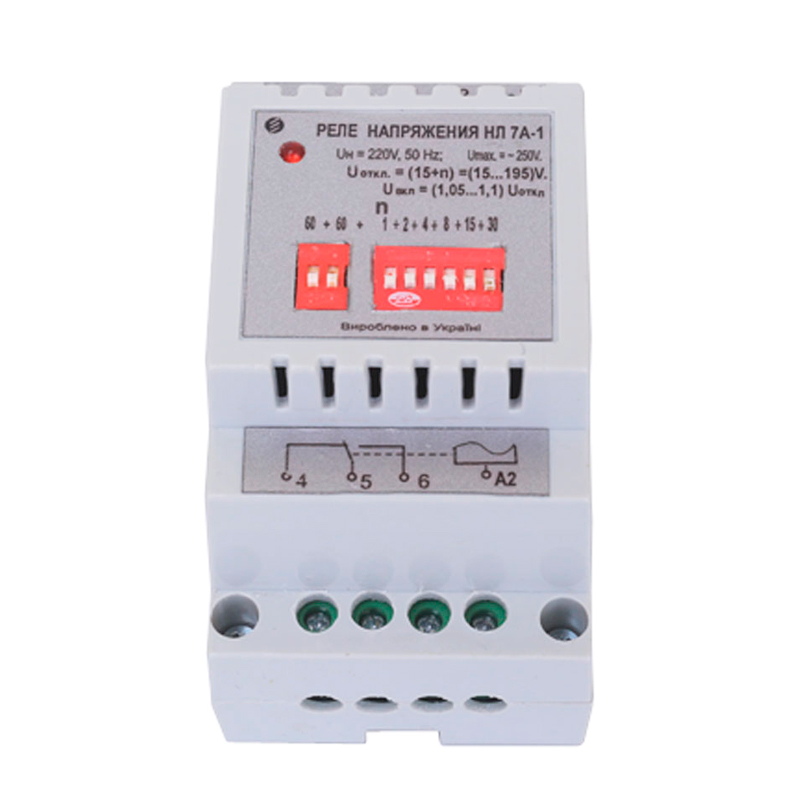

Реле напряжения НЛ-6А-1, НЛ-6А-2, НЛ-7А-1, НЛ-8А-1, НЛ-9А
Документация:
Паспорт(1.68 МБ)
Руководство по эксплуатации(933.32 КБ)
3803 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Реле напряжения НЛ-6А-1, НЛ-6А-2, НЛ-7А-1, НЛ-8А-1, НЛ-9А предназначены для коммутации цепей постоянного и переменного тока при достижении контролируемым напряжением определённого, предварительно установленного уровня.
Особенности
- Реле НЛ‑6А‑1, НЛ‑6А‑2, НЛ‑7А‑1, НЛ‑8А‑1 и НЛ‑8А имеют один порог срабатывания и отпускания, причем НЛ‑6А‑1, НЛ‑6А‑2, НЛ‑8А‑1 и НЛ‑8А имеют настройку шкалы на напряжение включения, а реле НЛ‑7А‑1 – на напряжение отключения.
- Реле НЛ‑9А имеет два порога срабатывания и отпускания, т.е. его контакты остаются замкнутыми в установленном на шкале диапазоне напряжений.
- Реле НЛ‑6А‑2 имеет задержку включения, которая может регулироваться с помощью переключателей на передней панели реле в пределах от 1 до 60 с шагом в 1секунду.
- НЛ‑6А‑1, НЛ‑6А‑2, НЛ‑7А‑1 и НЛ‑8A‑1 имеют широкий диапазон уставок по контролируемым напряжениям.
Характеристики
| Параметры | Значения |
| Время срабатывания и отпускания реле при изменении контролируемого напряжения от 1,1 до 0,8 значения уставки | не более 0,05 с |
|
Реле коммутируют токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности:
|
не более 60 Вт при τ=0,005 с и не более 30 Вт при τ=0,02 с не более 300 ВА при cosϕ⩾0,5 |
| Длительно допустимый ток контактов | не более 4 А |
| Механическая износостойкость реле | не менее 100 000 циклов |
| Коммутационная | не менее 20 000 циклов |
| Масса реле | не более 0,3 кг |
Степень защиты реле:
|
IP40 IP20 |
| Установка | на плоскость или на рейку DIN-35 |
| Средняя основная погрешность в любой точке шкалы с числовыми от метками | не превышает 5% от уставки |
| Разброс | не более 0,5% от уставки |
| Средняя основная погрешность к концу срока службы | не превышает 10% |
| Тип реле |
Номинальное напряжение, В |
Напряжение включения, В |
Напряжение отключения, В |
Дискретность, В | Максимальное напряжение, В |
Количество и вид контактов |
| НЛ-6А-1 | ~220 ~400 |
15-235 200-400 |
14-225 190-380 |
1 2 |
250 450 |
2п |
| НЛ-7А-1 | ~110 ~220 ~400 |
12-140 190-250 200-400 |
15-45 50-110 100-220 |
0,5 1 2 |
150 250 450 |
2п |
| НЛ-8А-1 | =220 | 18-235 | 17-225 | 1 | 250 | 2п |
| НЛ-9А-1 | =110 ~110 |
U1=90-105 U2=110-125 |
85-100 115-130 |
1 1 |
150 150 |
2п |
| =220 ~220 |
U1=180-210 U2=225-240 |
170-200 230-145 |
2 1 |
250 250 |
2п |
