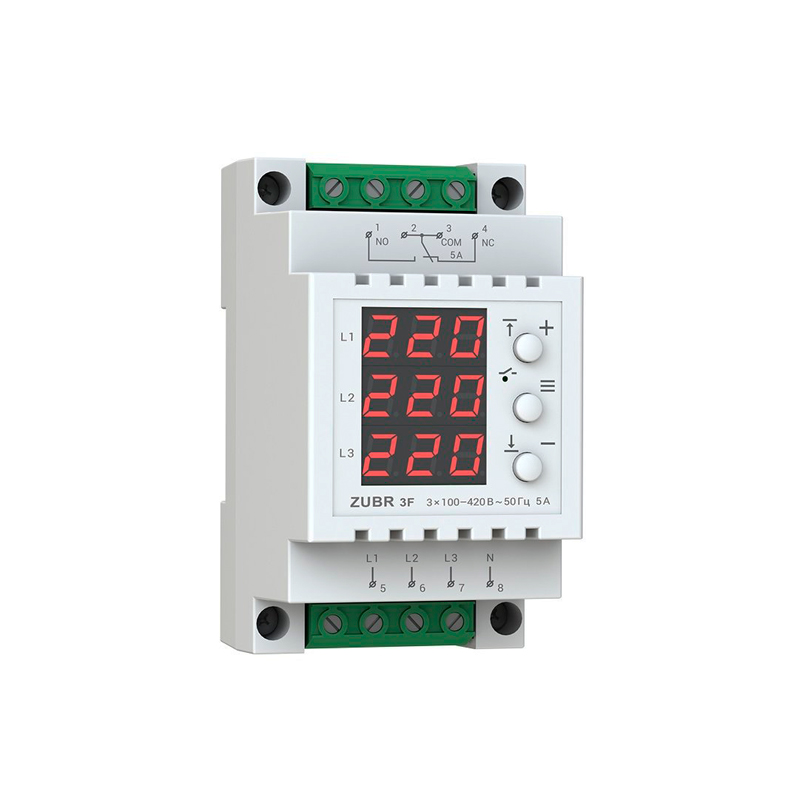

Реле напряжения ZUBR 3F

Average: 8 (1 vote)
Категория:

Реле напряжения ZUBR 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Особенности

Устройство и принцип действия

Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.

Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать.Для управления трехфазным оборудованием необходимо применять контактор.

В меню вы можете отключить контроль порядка чередования, а также перекос фаз, по отдельности. Также возможно выключить контроль отсутствия фаз (доступно только при отключенном перекосе). В прежних версиях реле отсутствие фазы не считалось ошибкой для использования в однофазном режиме. Теперь им можно управлять.

Запись аварийных ситуаций в энергонезависимой памяти осуществляется по их приоритету. Например, если в сети одновременно случится скачок напряжения и перекос фаз, то в память запишется более важное событие - перекос фаз.

Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации.

Реле ZUBR 3F начинает отображать на цифровом экране текущее напряжение каждой из фаз сразу после включения. Если напряжение находится в установленных пределах, устройство включит подачу нагрузки, о чем будет сигнализировать красный индикатор. Управление реле осуществляется всего тремя кнопками.

Реле устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если существует вероятность попадания воды на устройство или в помещении повышенный уровень влажности, тогда шкаф должен соответствовать классу защиты ІР55 по ГОСТ 14254.

Технические характеристики
Параметры Значения
Ток, А 5
Способ монтажа на DIN-рейку
Количество фаз 3 ф. (230/380 Вольт)
Термозащита нет
TrueRMS: есть
Проф. задержка отключения: есть
Нижний предел напряжения 120-210 В
Верхний предел напряжения 220-280 В
Номинальная мощность нагрузки 1 000 ВА
Время отключения нагрузки при снижении напряжения не более 1 с (>120 В), не более 0,04 с (<120 В)
Время отключения нагрузки при превышении напряжения не более 0,04 с
Время задержки включения нагрузки 3-600 с
Перекос (асимметрия) фаз 10-80 В
Время отключения при перекосе фаз 0-30 с
Напряжение питания 100-420 В
Потребление тока не более 10 мА
Масса 0,15 кг ±10%
Габаритные размеры 52 х 90 х 67 мм
Количество комбинаций под нагрузкой, не менее 50 000 циклов
Количество комбинаций без нагрузки, не менее 20 000 000 циклов
Степень защиты по ГОСТ 14254 IP20
Мощность, ВА 1 000 - 3 500

В стандартный набор поставки реле ZUBR 3F входит:

  • гарантийное свидетельство,
  • гарантийный талон,
  • технический паспорт,
  • инструкция,
  • упаковочная коробка.
