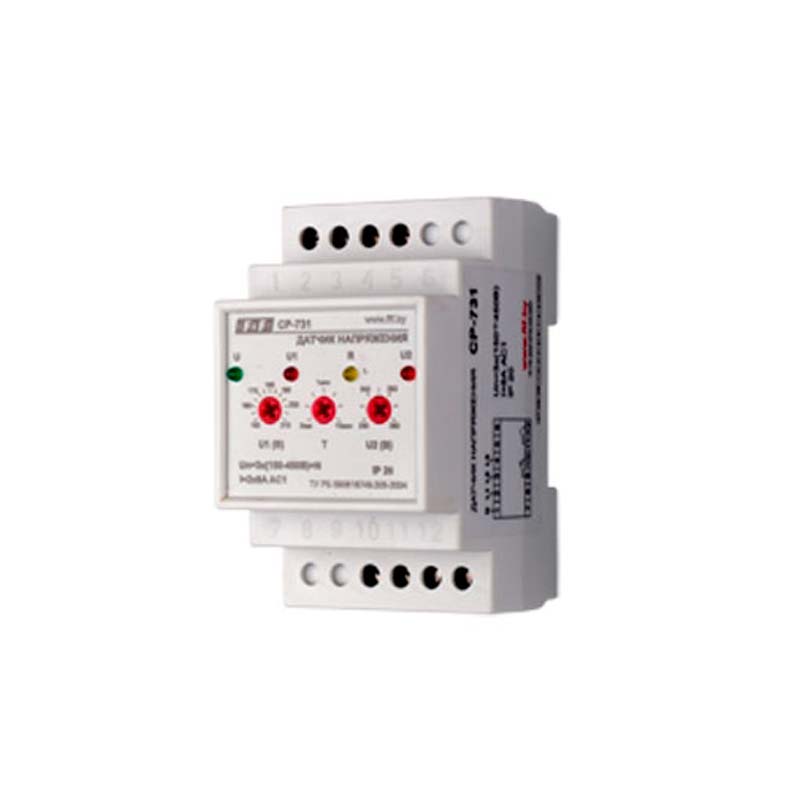

Реле напряжения CP-731 (ДПФ-4М)

Документация:
Паспорт(1017.17 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения CP-731 (ДПФ-4М) предназначено для защиты электроприборов от аварийного повышения или понижения значения питания в трехфазной цепи переменного тока.

Область применения

Реле напряжения используется для защиты электроприборов и установок в промышленности и быту от опасного изменения величины питания.

Устройство и принцип действия

Защиту от перенапряжения производит реле CP-731, в постоянном режиме контролируя величину питания. Когда оно выходит за граничные указанные значения, прибор выключает его. Пороги срабатывания (верхний и нижний) устанавливаются потребителем.

Примечание: Если питание циклически выходит за указанные параметры, в течении минуты, CP-731 отключает его до той поры, пока не будут восстановлены нормальные параметры. Данное реле напряжения также защищает от изменения последовательности фаз, обрыва нуля и асимметрии напряжения между фазами. В нем также можно задать задержку на повторное включение.

Реле CP-731 крепится в щит на DIN рейку 35мм. Настройки его производятся с помощью регуляторов на панели прибора. Присоединения прибора можно выполнить согласно схемы подключения.

Характеристики

Параметр Значение
Напряжение питания: 3х(150-450)В~ + N
Максимальный ток катушки контактора: 2 А
Группы выходных контактов: 1 замыкающий, 1 размыкающий
Сигнализация питания: 4 светодиода
Порог напряжения - регулируемый: нижний U1 150-210 В
Порог напряжения - регулируемый: верхний U2 230-260 В
Время срабатывания: для нижнего порога U1 2 c
Время срабатывания: для верхнего порога U2 не больше 0,1 с
Время повторного включения: от 2 с до 10 мин
Гистерезис: 5 В
Присоединение проводов: винтовые зажимы 2,5 мм2
Выносливость контактов: 105 включений
Рабочая температура: от -25°С до +50°С
Степень защиты: IP40
Степень защиты: клеммной колодки IP20
Размеры: 3 модуля типа S (52,5 мм)
Монтаж: на DIN-рейке 35 мм
