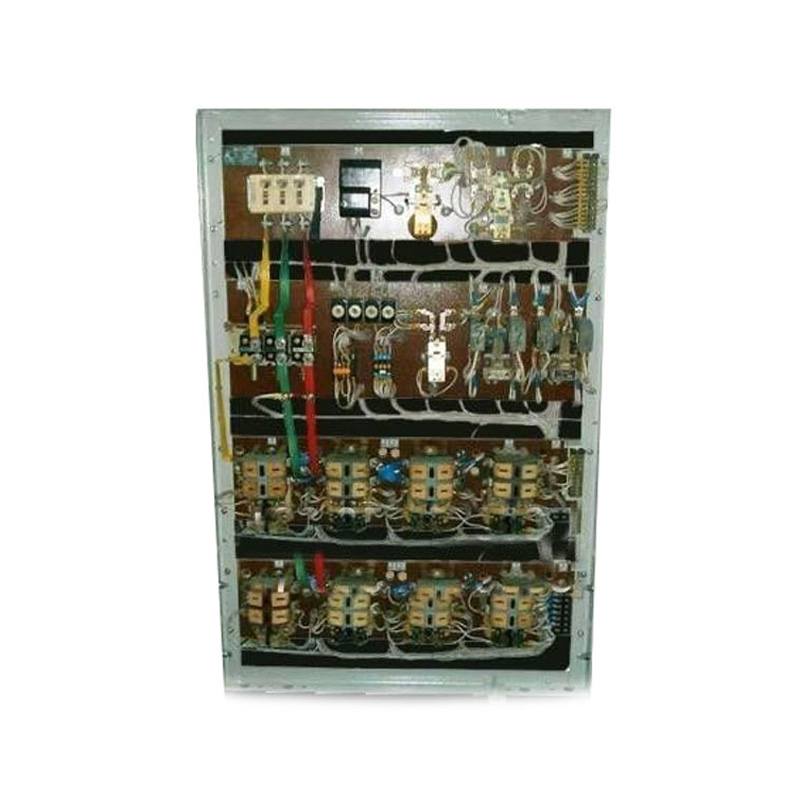

Крановая панель К-63, она же ИРАК 656.222.015-11, – специализированное эл.техническое устройство для использования в промышленных целях. Панели данного типа могут выпускаться как в открытом исполнении для самостоятельного монтажа, так и в исполнении с закрываемым шкафом, готовым к установке в вертикальном положении. Устройство отличается увеличенной прочностью монтажной платы, удобной для проведения ремонтных работ внутренней компоновкой, использованием при сборке современных изолирующих материалов, а также поддержкой широкого диапазона допустимых мощностей двигателей, управляемых устройством.

Назначение

Панель К-63 используются в качестве составного элемента промышленных систем управления работой подвижных механизмов и осуществляют управление 3-фазными двигателями переменного тока, оснащенными фазным ротором. Панель обеспечивает пуск двигателя в автоматическом режиме, запускает реверс двигателя, осуществляет его торможение, а также выполняет функции первичной защиты компонентов эл.цепи от перегрузок и КЗ.

Конструкция К-63

Панель выпускается в виде монтажной платы прямоугольной формы. На плате методом пайки и проводного соединения смонтированы рабочие компоненты: контроллер управления, контакторы, рубильники, пускатели и набор специализированных реле. Устройство К-63 не требует дополнительной настройки и готово к эксплуатации сразу после монтажа.

Чертеж Донполиком

Крановая панель К-63

Тип исполнения

Закрываемый шкаф/настенная панель

Артикул

ирак 656.222.015-11

Климатическое исполнение

У3

Ток ротора, при ПВ=40%, А

75,0

Ток статора, при ПВ=40%, А

75,0

Допустимая мощность двигателя, при ПВ=40%, кВт

От 1,4 до 30

Тип провода для монтажа силовых цепей

ПВ3/10 мм2

Тип провода для монтажа оперативных цепей

ПВ3/1,5 мм2

Тип применяемого контроллера управления

ККП-1114

Тип применяемых контакторов

КПД-121/КТК1-20

Тип применяемых рубильников

ВР3231

Тип применяемых пускателей

ПМЛ/ПМЕ

Материал монтажной платы

Текстолит

Толщина монтажной платы, мм

16,0

Габариты устройства, мм

1700х800х500

Масса устройства, кг

160,0

В комплект поставки устройства входит крановая панель, схема подключения, принципиальная схема устройства, специальный ключ для исполнения с запирающимся шкафом, сопроводительно-техническая документация на устройство (паспорт, сертификат соответствия).
