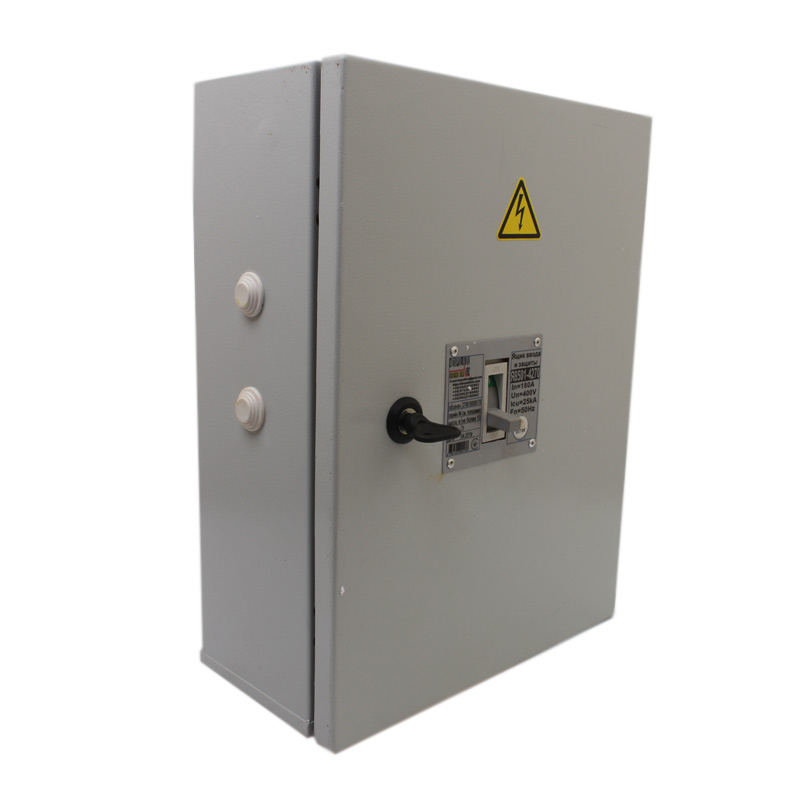

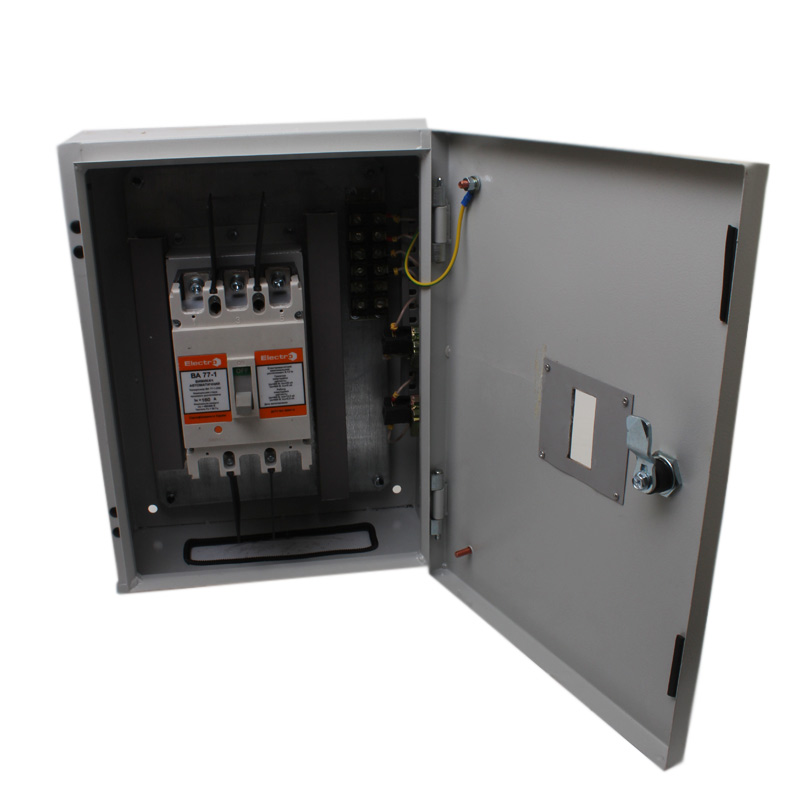

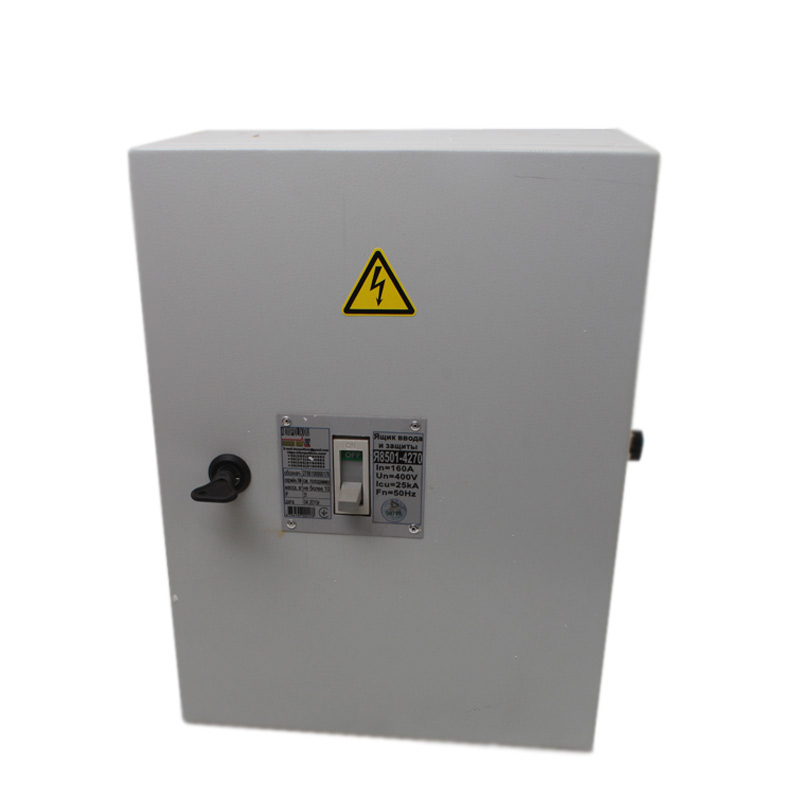

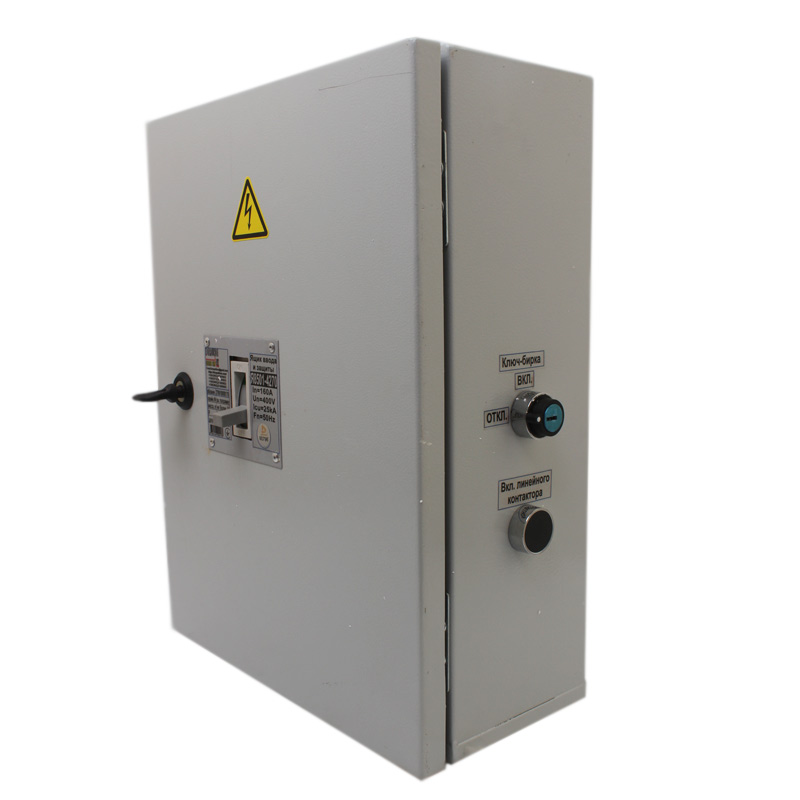

Крановая панель Я8501

Документация:

Паспорт(1.01 МБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Крановая панель Я8501, 160А применяется для защиты крановых электроприводов от перегрузки и токов короткого замыкания. Устанавливается в кабине крановщика.

Структура условного обозначения

Крановая панель защиты маркируется так: Я8Х01-ХХХХХХХХ, где:

Я - ящик;
- 8 - ввод и распределение электрической энергии;
- 5 - распределение электрической энергии с применением автоматического выключателя;
- 01 - порядковый номер;
XX - модификация по току: 42 - 160 А; 44 - 250 А;
X - напряжение и частота силовой цепи:
- 7 - 380 В, 50 Гц;
X - напряжение цепи управления:
- 0 - цепь управления отсутствует;
- 7 - 380 В, 50 Гц;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69: УЗ, УХЛЗ, ТЗ.

Характеристики

Технические характеристики
Тип панели управления	Обозначение	Кол-во подкл. двигателей	Ном. ток, А	Кол-во защитных реле	Габариты, мм / Масса, кг	Вводной аппарат	Суммарн. ном. ток эл. двигателей, А
Я8501-4270	656.331.035	-	160	-	500х400 х315 / 30	автомат	260

Монтаж оперативных цепей выполняется проводом ПВ3х1,5 мм2. Для обеспечения надежного контакта, механической прочности, а также исключения передавливания и перелома жил проводов при подключении к оборудованию применяются оконцеватели (трубчатые наконечники) . Силовые цепи выполняется проводом ПВ3х35, 50мм2 или шиной.
