Панель ДК-63

No votes yet

Крановая панель ДК-63 (ирак 656222.025-21) панель управления трёхфазными двигателями промышленных крановых установок, которые работают в тяжёлом режиме, перемещая грузоподъёмные механизмы.

Назначение

Панель ДК-63 предназначена для управления двумя трёхфазными двигателями переменного тока с фазным ротором. С помощью электрической схемы крановой панели ДК-63 возможно выполнение операций

  • по автоматическому пуску,
  • торможению,
  • реверсу,
  • организации конечной и нулевой защиты двигателей,
  • максимальной токовой защите,
  • торможению с использованием электрических магнитов постоянного тока (при условии, что перекоммутация электрической схемы является допустимым режимом).

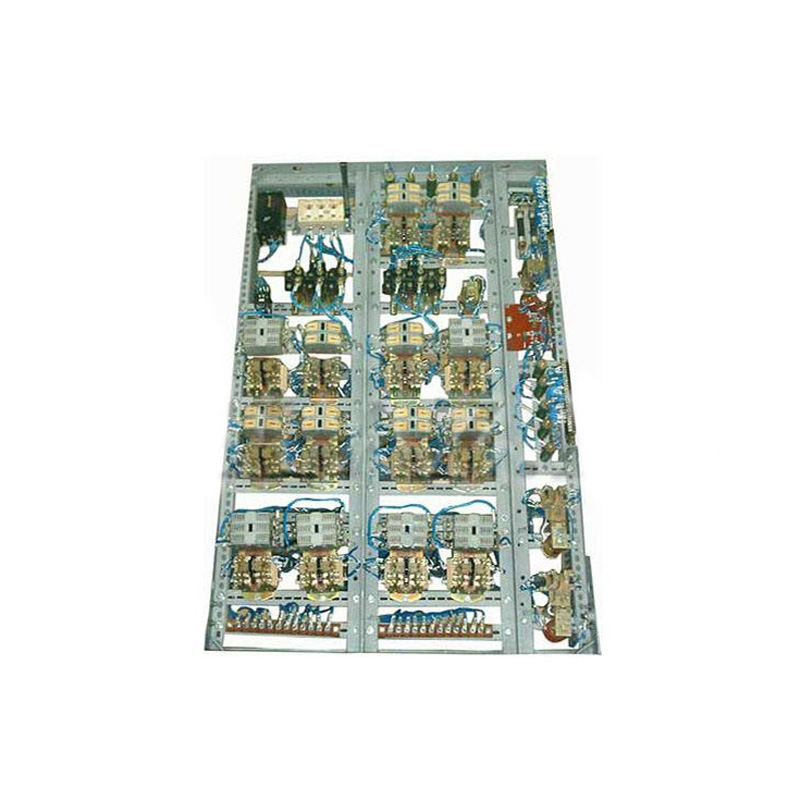

Конструкция панели

Крановая панель ДК-63 для удобства ремонта и его обслуживания собирается на раме, размещённой в металлическом электрическом шкафу. Для повышения надёжности работы электрической схемы весь монтаж выполнен с использованием провода ПВ 3х1,5 мм2. Задействована технология опрессования концов, которые далее будут смонтированы под винтовой зажим. Силовые цепи установки прокладываются электрическим кабелем марки ПВ3х16мм2 (как опция, в данном узле возможно применение шин 25х3 мм).

Реле максимального тока РЭО-401 в базовую комплектацию панели не входит, но может быть поставлено под заказ на текстолитовом основании толщиной 16 мм. При изготовлении панели ДК-63 используются

  • электромагнитные контакторы КПД-121, КТК1-20,
  • реле РЭВ,
  • рубильники ВР3231,
  • электромагнитные пускатели ПМЛ, ПМЕ.

Под заказ панель управления может быть смонтирована в электрошкафу или собирана на раме без него. Цепи управления панели ДК-63 работают с постоянным током, что позволяет применять более надёжные коммутационные аппараты – контакторы постоянно-переменного тока. Комплектация электрической схемы и её проводка допускают кратковременную работу грузоподъёмной установки в перегруженном режиме на одном двигателе.

Крановая панель ДК-63 работает на производстве с показателями:

Количество двигателей управления

2

Мощность двигателей

1,4÷30 кВт (при ПВ 40 %)

Ток ротора

2×75 А (при ПВ 40 %)

Ток статора

2×75 А (при ПВ 40 %)

Тип командоконтроллера

ККП-1114

Исполнение оборудования

электрошкаф или монтаж панели на раме

Габаритные размеры

1300х1700х500/200 мм
