Комплект аппаратов для подвесных кранов

Производитель:
Категория:
Документация:

Комплекты аппаратных блоков для контроля и управления работы кранов с электрическим приводом поставляются во взрывозащищённом исполнении в полном соответствии с нормами профильных ГОСТ22782.6-81 и ГОСТ22782.7-81. Для обеспечения должного уровня пожаробезопасности все имеющиеся части конструкции, которые в ходе эксплуатации могут искрить, помещены в оболочки, способные выдерживать давление взрыва.

Назначение и модели

  • Блок БК-2К работает с током 25 Ампер.

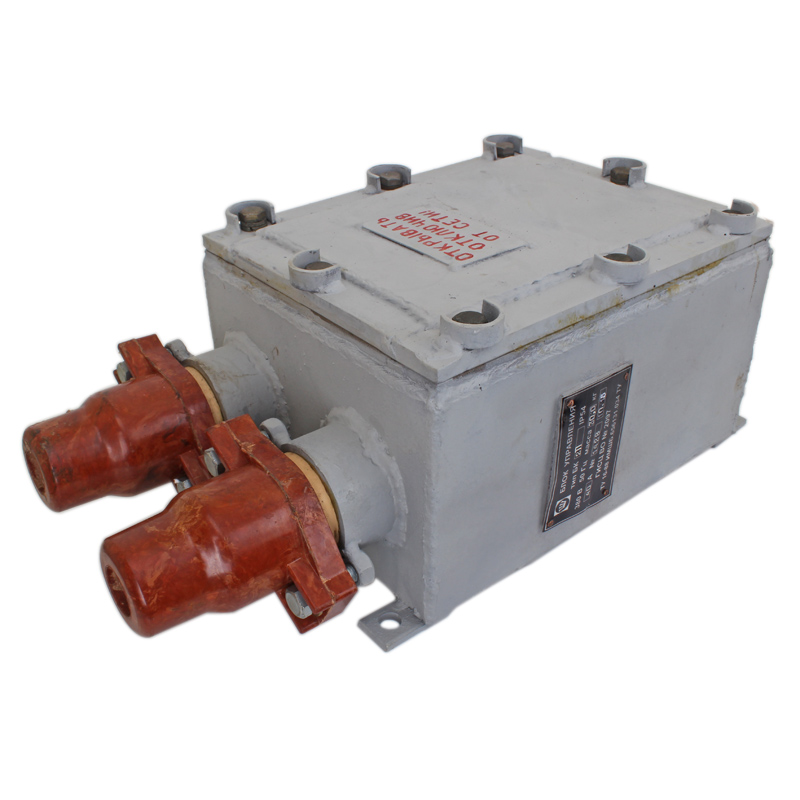

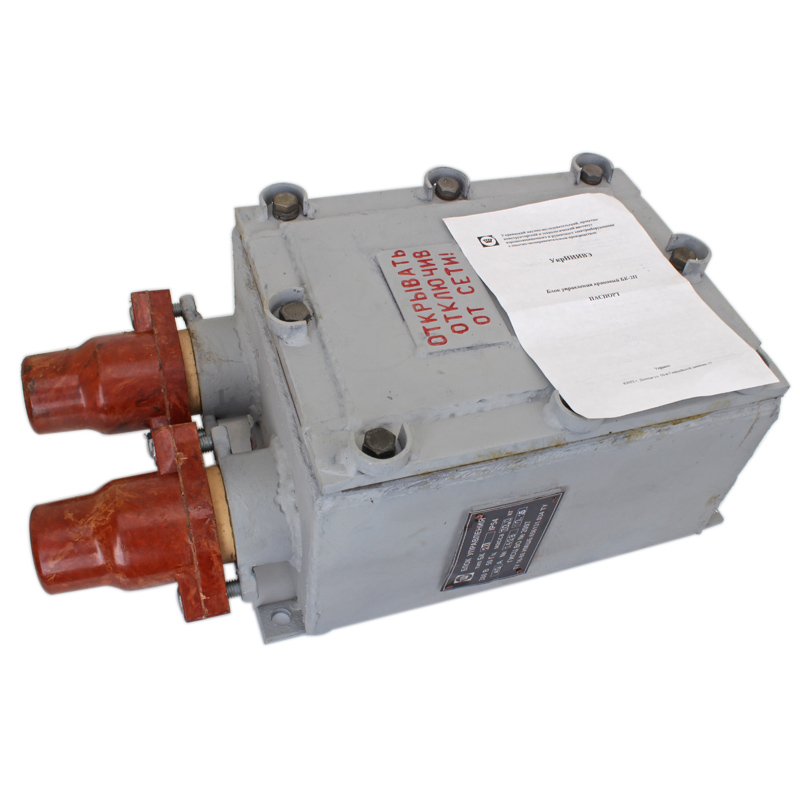

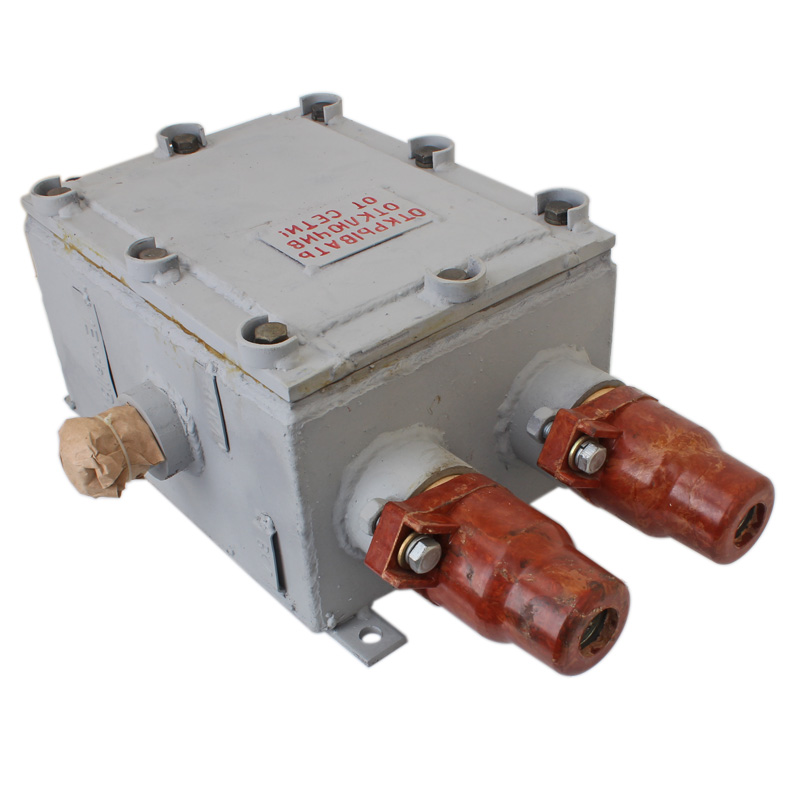

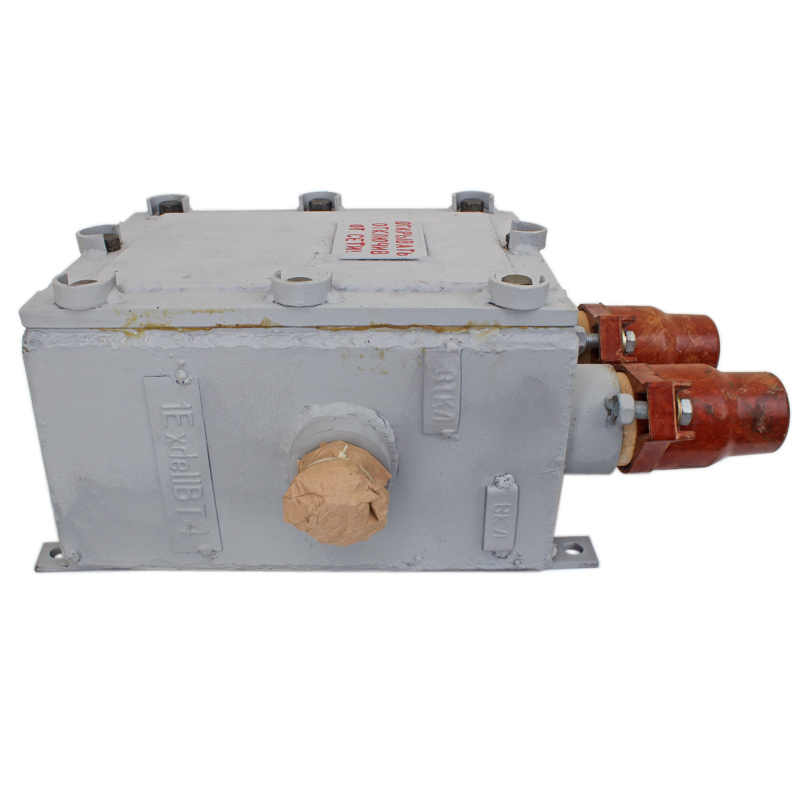

  • Блок БК-2П выбрал себе размер тока для работы 40 Ампер.
  • Коробка КРВ-1 функционирует при токе в 63 Ампера.

Комплекс устройств предназначен для управления работой электрокранов с грузоподъёмностью талей в пределах 5 тс, работающих в производственных зонах повышенной взрывоопасности, расположенных внутри помещений или снаружи в соответствии с нормами и требованиями ПУЭ (глава 7.3), а также других профильных директивных документов.

Работа данного комплекта оборудования в среде, содержащей активные газы или пары, которые способны оказывать в ходе эксплуатации разрушающее воздействие на изоляционные материалы, металлические детали, гальванические или лакокрасочные покрытия, не предусмотрена.

Устройство и работа

Конструкция у блока представляет собой комплекс, состоящий из автоматического выключателя, разъединителя, а также устройств ввода, размещённых в корпусе с крышкой. Для управления оператором используется рукоятка, движение которой передаётся на вал разъединителя, создающего видимый разрыв в цепи, через блокировочный ключ и валик.

Безопасность работы с блоком обеспечена наличием блокировки ключа. Кроме того, если ключ будет вынут из гнезда, включить блок будет невозможно из-за отсутствия связи между валиком и рукояткой. Вводное устройство поставляется в металлическом корпусе, внутри которого расположены изоляционные колодки с зажимами, подвижными гнёздами, а также уплотнениями в виде резиновых колец.

Технические параметры

Блок БК-2К

Блок БК-2П

Коробка КРВ-1

Номинальное сетевое напряжение

380/400/415/440 В (50-60 Гц)

Размер номинального сетевого тока

25 Ампер

40 Ампер

63 Ампера

Максимально допустимый ток короткого замыкания в сети управления

58 мА





Предельное напряжение в цепи управления

13 В





Номинальная токовая нагрузка фазных расцепителей



40 А



Отсечка расцепителей (кратность к номинальному значению)



3



Класс защиты оборудования

IP54

IP54

IP55

Климатическое исполнение устройств

У2

Вес

34 кг

36 кг

13,3 кг

  • Блок БК-2П и блок БК-2К,
  • разветвительная коробка (КРВ-1),
  • кнопочный пост подвесного типа.
