Крановая панель К-250, чертеж ИРАК 656.222.019-11, – специализированное эл.техническое оборудование для промышленного использования. Устройство данного типа отличается возможностью исполнения в закрываемом шкафу, прочностью монтажной платы, применением современных изолирующих материалов, удобной для проведения ремонтных работ компоновкой и широким диапазоном поддерживаемых мощностей двигателей, подключаемых к устройству.

Назначение К-250

Крановые панели данного типа предназначены для использования в качестве составной части систем управления работой промышленных кранов и осуществляют управление 3-фазными крановыми двигателями переменного тока, оснащенными фазным ротором. Устройство может обеспечивать автоматический пуск двигателя, включать реверс, выполнять торможение, а также осуществлять защиту компонентов эл.цепи управления.

Конструкция панели

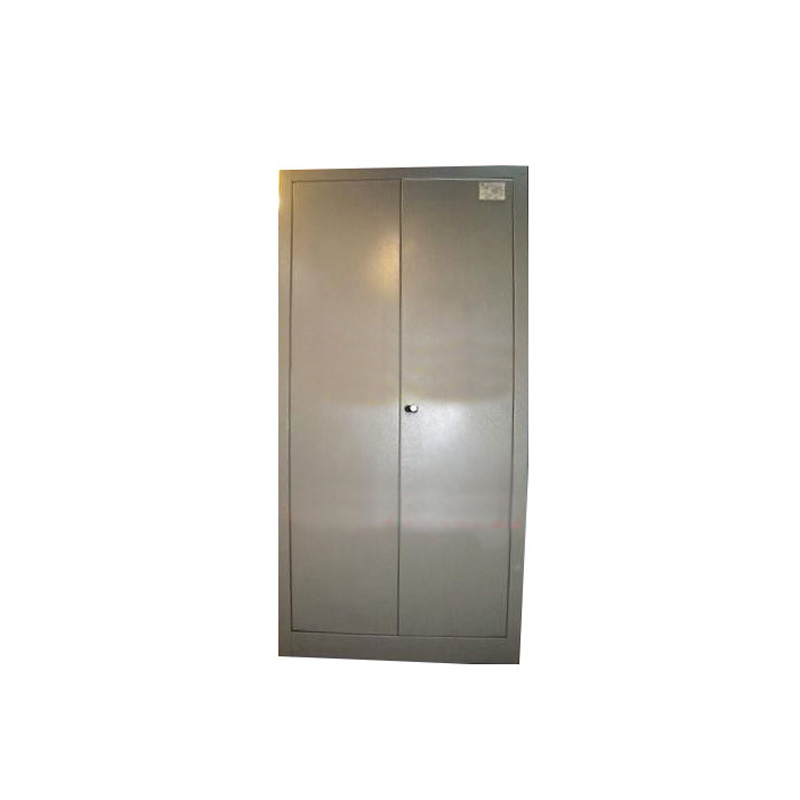

Панель К-250 представляет собой монтажную плату прямоугольной формы, поставляемую в открытом настенном исполнении или в формате устройства, помещенного в закрываемый шкаф. На плате смонтированы контроллер управления, комплект контакторов, комплект рубильников, пускатели и реле различного назначения. Устройство не требует дополнительных настроечных работ и готово к использованию сразу после монтажа.

Изделие прописывается

Крановая панель К-250

Артикул

ирак 656.222.019-12

Климатическое исполнение

У3

Ток контакторов, смонтированных в цепях статора двигателя, номинал, А

250,0

Ток ротора, при ПВ=40%, А

200,0

Ток статора, при ПВ=40%, А

200,0

Допустимая мощность двигателя, при ПВ=40%, кВт

От 80 до 125

Тип провода монтажа силовых цепей

ПВ3/50мм2

Тип провода монтажа оперативных цепей

ПВ3/1,5мм2

Тип применяемого контроллера управления

ККП-1114

Тип применяемых контакторов

КТПВ-600

Тип применяемых рубильников

ВР3235

Тип применяемых пускателей

ПМЛ

Тип применяемых реле максимального тока

РЭО-401

Материал монтажной платы

Текстолит

Толщина монтажной платы, мм

25,0

Габариты устройства, мм

1700х1500х500

Масса устройства, кг

345,0

В комплект поставки устройства включена сама крановая панель, принципиальная схема устройства, схема подключения оборудования, ключ для исполнения с закрывающимся шкафом, а также сопроводительно-техническая документация (паспорт, сертификат).
