Крановая панель ДК-62 (ирак 656222.023-02, ирак 656222.044-11) - система управления грузоподъёмными механизмами промышленного назначения (козловыми, мостовыми, башенными, портальными). Панель ДК-62 способна одновременно управлять двумя двигателями. В качестве одной из мер безопасности в работе оборудования предусмотрено использование специальной сигнальной лампы о наличии напряжения в сети, а также автоматический выключатель и плавкие предохранители в качестве защиты от коротких замыканий.

Назначение ДК-62

Оборудование предназначено для управления двигателями, работающими от трёхфазной сети, которые используются в качестве приводного механизма для перемещения или подъёма груза. Возможно использование установки в помещениях с высокой влажностью.

Данная панель работает совместно с блоком БКП-У3 и панелью ДК-61.

Конструкция панелей

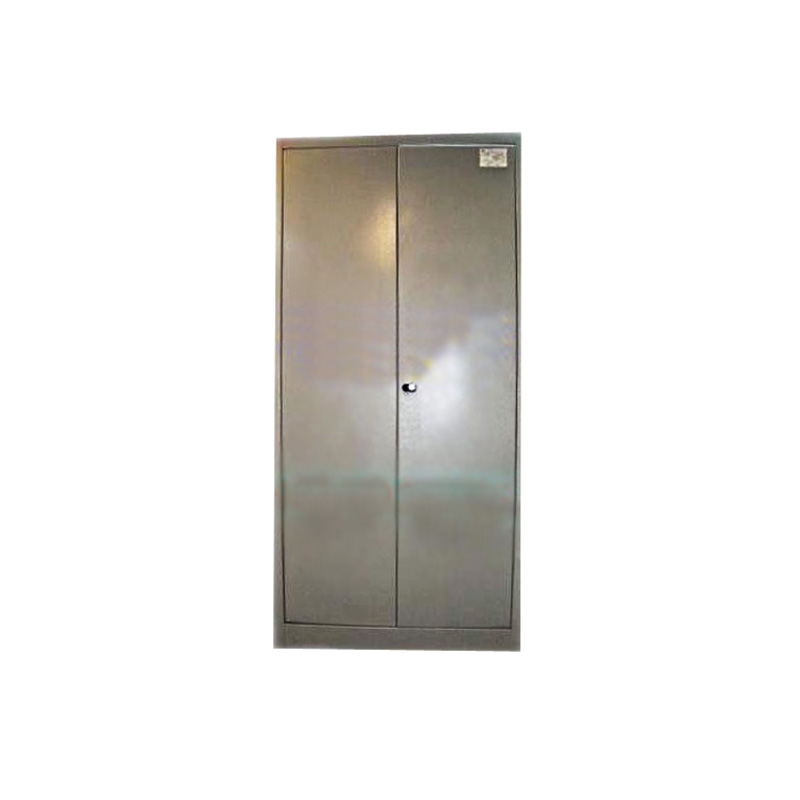

Конструктивно крановая панель ДК-62 представляет собой текстолитовую плиту толщиной 16 мм, которая размещена в защитном шкафу, собранном из металлических пластин. Для удобства работы и обслуживания оборудования предусмотрен поворотный механизм. На плите располагаются все элементы системы управления (устройства автоматики, релейной защиты, а также контакторы, пускатели, пускатели, максимальная токовая защита).

Все установленные на плите элементы соединены в единую схему при помощи проводов, на концах которых предусмотрены трубчатые оконцеватели. С использованием такой системы управления появляется возможность:

  • запускать двигатели в автоматическом режиме,
  • останавливать оборудование при несоответствии сетевого напряжения нормируемым значениям,
  • предотвратить включение оборудование в ситуации, когда контроллер не был предварительно установлен в нулевое положение,
  • включать реверсный режим,
  • обеспечивать конечную защиту, которая не допустит выхода оборудования за пределы, ограниченные конечными выключателями,
  • задействовать максимальную токовую и нулевую защиту для мгновенного отключения кранового оборудования при перегрузке или коротком замыкании,
  • для планового осмотра или ремонта предусмотрен рубильник для отключения кранового оборудования,
  • обеспечивать конечную электрозащиту.

Крановая панель ДК-62 работает по направлениям:

Количество управляемых двигателей

2

Токовая нагрузка через ротор

2×75 А

Тип управления

023-02

ККП 1114

044-11

кнопочное

Мощность двигателя

023-02

11÷30 кВт

044-11

1,4÷11 кВт

  • Крановая панель ДК-62 ИРАК 656222.023-02,
  • Крановая панель ДК-62 ИРАК 656222.044-11.
