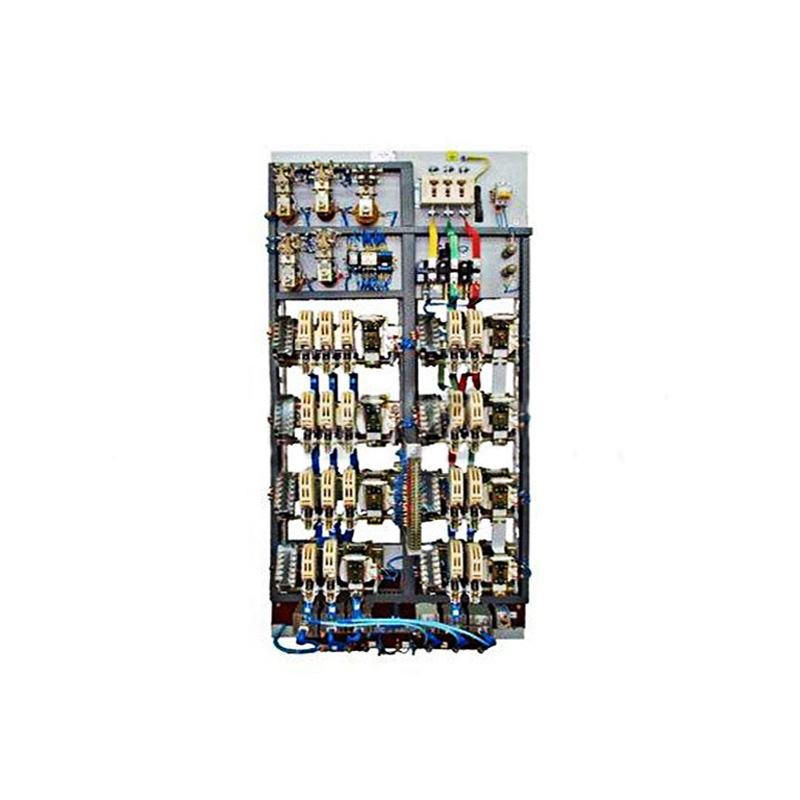

Крановая панель ДК-160 (ирак 656222.029-11) устройство управления трёхфазными электрическими приводами перемещения грузоподъёмных механизмов крановой установки.

Назначение

Панель ДК-160 предназначена для управления 3-х фазными двигателями с фазным ротором, работающими в тяжёлом режиме, которые установлены на крановой установке и отвечают за перемещение её механизмов.

Панель обеспечивает:

  • работу двигателей в заданном оператором режиме,
  • автоматический пуск,
  • защиту двигателей,
  • работу в реверсивном режиме,
  • при разрешённой переделке электрической схемы, торможение электромагнитами.

Конструкция

Панель собирается на раме с применением коробов. Электрический монтаж производится проводом ПВ3х1,5 мм2, все концы которого опрессовываются наконечниками под зажим для повышения надёжности электрических соединений. Схема монтируется с использованием

  • контакторов серии КТПВ-600,
  • пускателей ПМЛ, ПМЕ,
  • электромагнитных реле постоянного тока серии  РЭВ,
  • перекидных рубильников ВР3235.

Монтаж силовых цепей производится проводом ПВ3 сечением 35 мм2 или с применением шины 30х4 мм. Реле максимального тока РЭО-401 в базовую комплектацию не входит, но при необходимости монтируется в качестве опции на текстолитовом основании толщиной 25 мм и поставляется под заказ. Панель управления ДК-160 может быть представлена в двух исполнениях с последующей установки в закрывающийся электрошкаф или без неё. При покупке панели управления заказчик вправе выбрать любой вид исполнения, предварительно согласовав особенности.

Электрическая схема панели ДК-160 собирается с использованием установочных коммутационных аппаратов, управляемых постоянным током, что позволяет сделать схему более надёжной и универсальной. Сечение используемых проводников и коммутационные элементы схемы допускают непродолжительную работу при значительных перегрузках. Способ монтажа панели позволяет удобно производить ремонт и обслуживание установки и при необходимости выполнять допустимую перекоммутацию схемы для получения дополнительных режимов работы грузоподъёмного оборудования.

Крановая панель ДК-160 работает в своей специфике

Число подключаемых двигателей

2

Мощность каждого двигателя

35÷80 кВт при ПВ 40 %

Тип командоконтроллера

ККП-1114
