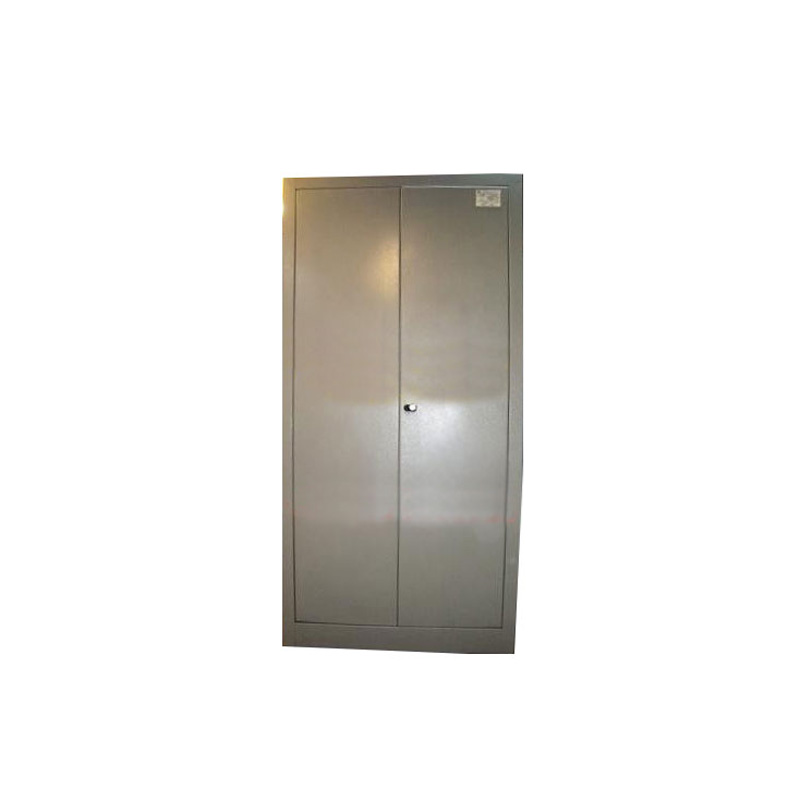

Крановая панель К-160, ИРАК 656.222.017-02, – специализированное эл.техническое оборудование (крановая панель) для использования в промышленных установках. Устройство характеризуется наличием двух вариантов исполнения: закрываемый шкаф и открытая плата для самостоятельной установки в подготовленное защищенное место. Панель данного типа отличается компоновкой, облегчающей проведение текущего обслуживания или ремонтных работ; высокой прочностью монтажной платы; использованием улучшенных изолирующих материалов и большим диапазоном поддерживаемых мощностей двигателей, управляемых данным устройством.

Назначение

Крановая панель К-160 предназначены для эксплуатации в качестве элемента различных систем управления функционированием подвижного промышленного оборудования подвесного типа (краны, тележки и т.п.) Функционал устройства рассчитан на управление 3-фазными двигателями, оснащенными фазным ротором и работающими на переменном токе. Панель обеспечивает автоматический запуск контролируемого двигателя, выполняет его торможение, включает реверс. Кроме того, устройство обеспечивает базовую защиту составляющих его компонентов от негативных воздействий КЗ или перегрузок в сети.

Конструкция панели К-160

Устройство данного типа выпускается в форм-факторе платы монтажа, имеющей прямоугольную форму. В состав устройства входит контроллер управления, набор контакторов, рубильников, пускателей и реле различного назначения. Все элементы соединяются между собой методом пайки или при помощи проводного соединения. Панель в сборе не требует дополнительных отладочных работ и готова к применению сразу после подключения к управляемому эл.двигателю.

Название по заказу

Крановая панель К-160

Артикул

ирак 656.222.017-12

Климатическое исполнение

У3

Ток ротора, при ПВ=40%, А

200,0

Ток статора, при ПВ=40%, А

200,0

Допустимая мощность двигателя, при ПВ=40%, кВт

От 35,0 до 80,0

Тип провода монтажа силовых цепей

ПВ3/35 мм2

Тип провода монтажа оперативных цепей

ПВ3/1,5 мм2

Тип применяемого контроллера управления

ККП-1114

Тип применяемых контакторов

КТПВ-600

Тип применяемых рубильников

ВР3235

Тип применяемых пускателей

ПМЛ

Тип применяемых реле максимального тока

РЭО-401

Материал монтажной платы

Текстолит

Толщина монтажной платы, мм

20,0

Габариты устройства, мм

1700х1100х500

Масса устройства, кг

310,0

Комплект поставки устройства включает крановую панель, принципиальную схему, схему подключения и сопроводительно-техническую документацию (паспорт, сертификат). В исполнении с закрываемым шкафом устройство дополнительно оснащается комплектом ключей.
