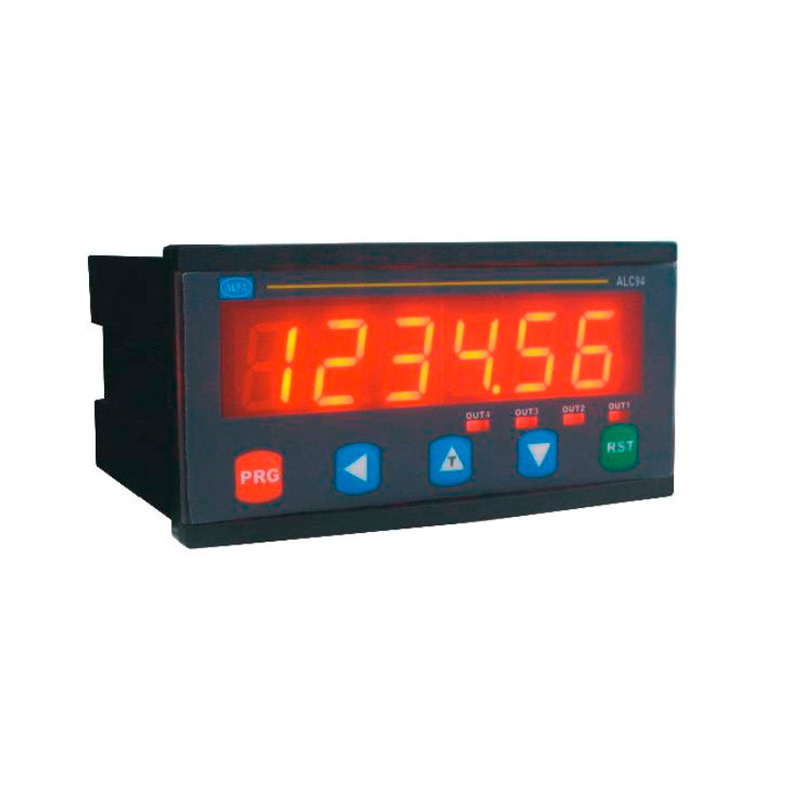

Индикатор ALC94
Описание
Индикатор ALC94 - это счетчик сигналов от угловых и линейных энкодеров, концевых выключателей.
Особенности
- Максимальная входная частота 600 кГц
- 6 разрядов
- Функциональный вход Z (внешний сброс)
- Функциональный вход заморозки
- Квадратурный счетчик - вверх/вниз
- Настраиваемая индикация (0,00001 - 999999)
- Питание датчика 5 или 12 В пост. тока
- 11 различных режимов
- Смещение показаний
- Защита паролем
Характеристики
| Параметры | Значения |
| Питание | 24 В пост./перем. тока 50/60 Гц 85-265 В перем. тока 50/60 Гц |
| Потребляемая мощность | 5,5 ВА / 4,4 Вт максимально |
| Питание датчика | 5 В пост. тока 100 мA (датчик TTL) 12 В пост. тока 100 мA (датчик Push-Pull) |
| Подключение | 2,5 мм2 винтовые клеммы |
| Входы | Импульсы A/B энкодера (600 кГц) Z(внешний сброс) и внешняя заморозка (участок импульса выбирается из меню) |
| Выходы (Релейные) | 2 выхода (опционально 4) 250 В перем. тока 3A (для резистивной нагрузки) реле |
| Размеры | 96 x 88 x 48 мм |
| Вес | 300 г. |
| Относительная влажность | ниже 31 °C 80%, свыше 31 °C линейное снижение и при 40°C 50% |
| Температура хранения | -10 ... +60 °C |
| Рабочая температура | 0 ... +50 °C |
| Степень защиты | IP60 передняя панель, IP20 задняя панель |
