Индикатор И-6-ТК

Документация:
Паспорт(731.73 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

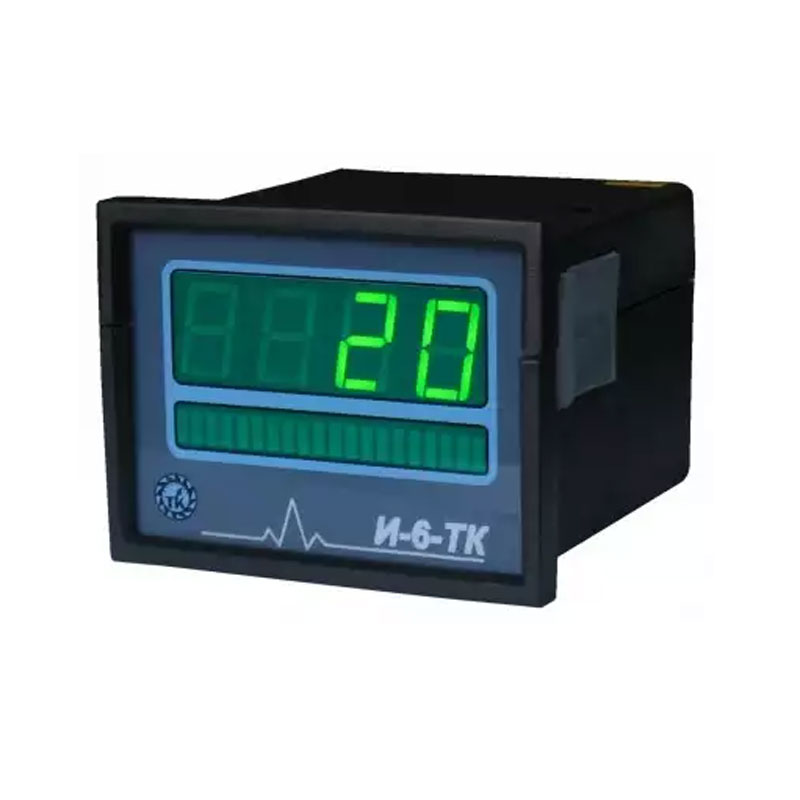

Индикатор температуры И-6-ТК представляет собой прибор, который разработан с целью получения электрических вариантов сигналов от установленных датчиков показателя температуры (термопара, температурный преобразователь) с последующим их преобразованием и отображением измеренного результата на имеющемся цифровом таблоидном экране и индикаторе уровня.

Применение индикатора И-6-ТК

  • Подключение термометров сопротивления может осуществляться с применением 3-х или 4-проводной схемы;
  • В конструкции индикатора предусмотрен встроенный датчик контроля температуры свободных концов термопары;
  • Для визуализации результатов измерений используется 4-разрядный индикатор с высотой отображаемых цифр 14 мм и 12-сегментный уровневый индикатор;
  • Поддерживается возможность конфигурирования параметров входа на программном уровне;
  • Индикаторы могут комплектоваться интерфейсами rs-485 с поддержкой протокола modbus(rtu).

Работа с температурными индикаторами

Для получения значений температуры при помощи предложенных индикаторов используются хромель-алюминиевые (ТХА(К)), хромель-копелевые (ТХК(L)), платиновые (ТПП(S)), платиново-родиевые (ТПР(В)) термопары. В качестве термопреобразователей могут применяться платиновые или медные устройства. Полученные с датчиков температуры сигналы, преобразуются при помощи встроенной системы преобразования и выводятся в виде цифровой и уровневой индикации на дисплее прибора.

В комплекте с индикатором идет выносной пульт, при помощи которого выполняется настройка и управление работой индикатора. Вводимые настройки сохраняются в энергонезависимой памяти устройства.

Конструкционные особенности

Индикатор имеет корпусное исполнение и предназначен для установки в измерительных щитах. Все коммутационные разъемы и интерфейсы выведены на заднюю панель прибора. Лицевая сторона используется в качестве информационной, на ней расположен цифровой и уровневый индикатор, используемый свечение светодиодов зеленого цвета. Устройства отличаются повышенной защищенностью от пыле- и влагопроникновения – уровень защиты IP40.

Характеристики

Название характеристики

Значение

Эксплуатационный диапазон температур для прибора:

+50С…+500С

Параметры питающего напряжения:

Стабилизированный вариант напряжения (постоянный ток) размером 12 В, 24 В или 48 В

Значение потребляемой мощности:

2 ВА

Абсолютная погрешность в процессе

при измерении термопреобразователями:

0.2·10-2·(t+273) + 0.1;

при измерениях термопарами:

0.25·10-2·|t|+2.5 (в диапазоне от -1500С до 00С); 0.1·10-2·|t|+2.5(в диапазоне от 00С до 13000С)

Габаритные параметры:

7.2х5.5х8.4 см

Монтажный размер:

6.75х4.95 см (щитовой вырез), 11 см (монтажная глубина)
