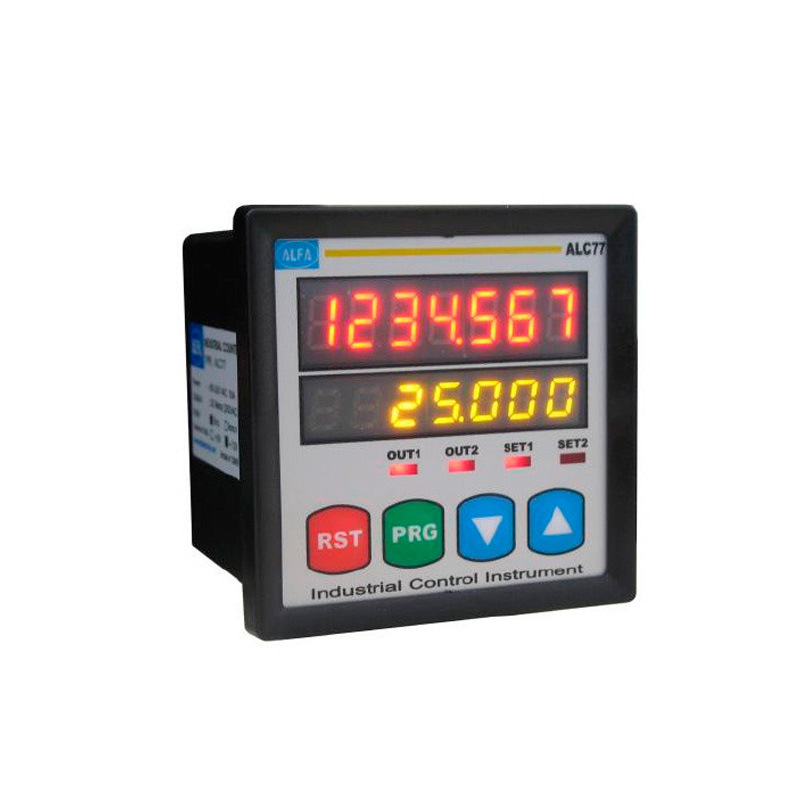

Индикатор ALC77

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор ALC77 предназначен для индикации сигналов любых датчиков на основе энкодеров.

Особенности

  • Высокая частота входного сигнала
  • 2 поля, 7 разрядов
  • Функциональный внешний вход Z (сброс)
  • Функциональный внешний вход заморозки
  • Индикатор для квадратурных сигналов (увел./уменьш.)
  • Настраиваемая индикация (0,000001 - 9999999)
  • Питание энкодера 5 или 12 В пост. тока
  • 11 различных режимов
  • Смещение показаний
  • Защита паролем

Характеристики

Параметры Значения
Питание 24 В пост./пер. 50/60 Гц
или 85-265 В пер. 50/60 Гц
Потребляемая мощность 5,5 ВА макс.
Питание датчика 5 В пост. тока 100 мA (TTL), 12 В пост. тока 100 мA (Push-Pull)
Подключение 2,5 мм2 винтовые клеммы
Входы Вход импульсов A/B энкодера (600 кГц)
Вход Z (внешний сброс) и вход заморозки индикации
(выбор участка импульса из меню)
Выходы (Релейные) 2 вых. 250 В.пер 3A (для резист. нагрузки) Реле
 Размеры 72 x 72 x 96 мм
Вес 300 г
Относит. влажность До 31 °C 80%, свыше 31 °C линейное
снижение и при 40°C 50%
Температура хранения -10 ... +60 °C
Рабочая температура 0 ... +50 °C
Степень защиты:
  • передняя панель
  • задняя панель
IP60
IP20
