Описание
Индикатор ИДВИ-03 занимается диагностикой обмотки любой электрического типа машинки.
Об оборудовании
Это портативное устройство, рассчитано на проведение контроля за качеством изоляции между витками обмотки. Так же занимается тем, что контролирует цепи катушки в машине электрического типа, контролирует качество текущей изоляции обмотки, которое приравнивается к корпусу самой машины, а также между ихними обмотками. Свое местонахождение для прохождения рабочего состояния может найти на предприятии, которое профессионально занимается производством или гарантийным (аварийным) ремонтом всех типов электрических машин.
При помощи нашего прибора можно легко обнаружить пазы или катушки, где присутствуют витки короткозамкнутого типа. Легко обнаружить пазы или катушки, где произошел обрыв проводника в якоре коллекторной машины. Может подтвердить плохое, не подходящее для рабочего состояния, состояние изоляционной части обмотки касательно корпусной части машины или обмотки. Самая важная работа – это выявление дефектов в распределенной части обмотки рабочего ротора или статора в разобранной машине, где напряжение не достигает 1000В.
Рабочий процесс и устройство

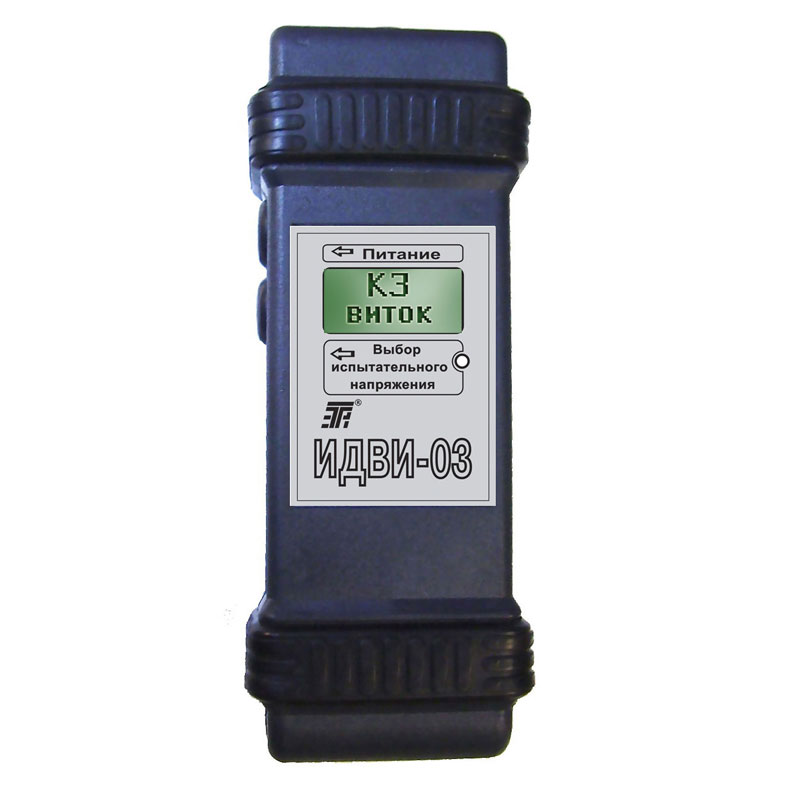

Прибор ИДВИ-03 это пластмассовый прибор, который имеет две равные части, а именно крышки, которые стянуты друг к другу при помощи окантовок из резины. На одной из крышек располагаются несколько окошек: жидкокристаллический дисплей, фотоэлемент. Они управляют возможностью подсветки рабочего дисплея. Там же находятся надписи, которые поясняют рабочие возможности любого из органов для управления. В торцевой части находятся гнезда для подключений, на боковой стенке с левой стороны изготовлены две кнопки: «питание» и «выбор напряжения для испытания». На боковой стенке справа находится гнездо для подключения блока с питанием. Внутренняя часть имеет в своем составе печатную плату, а также элементы схемы нашего индикатора, а также аккумуляторы.
Когда проверяется текущее состояние изоляции между витками, цепи рабочих катушек, то рабочий процесс базируется на процессе индуктирования импульсного значения ЭДС в той катушке, которую мы измеряем. Если в ней обнаруживается короткозамкнутый виток, то происходит процесс регистрации импульса, который создался магнитным полем от тока КЗ, который протекает по ним.
Проверяя состояние обмотки, а именно его изоляционной части, касательно его корпуса или промеж обмоток, то принцип заключается в том, чтобы подать на обмотку напряжение с постоянным током, а также определить сопротивление изоляционной части и сравнить его с значениями порогов.
На данный момент прибор снят с производства. Его прямая модернизированная замена Индикатор ИДВИ-04.
Характеристики
- Исполнение по климату имеет маркировку УХЛ 3.1.
- Температурный диапазон для работы от минус 10 до плюс 40 градусов.
- Проверяемый паз имеет максимальную ширину шлица в размере 12 миллиметров.
- Пакет жести в измеряемой машине имеет минимальную длину в размере 45 миллиметров.
- Амплитудное значение испытательного напряжения, импульсного характера, может иметь значение в 1 В/виток; 2 В/виток; 4 В/виток; 8 В/виток; 16 В/виток.
- Напряжение постоянного типа во время проверки изоляционной части имеет выходное значение в 1000,0 В.
- Два вида индикации: индикация алфавитно-цифрового типа; звуковая индикация.
- Питание осуществляется в размере 5,0В.
- Максимальный показатель потребляемой мощности равен 4Вт.
- Рабочее положение во время эксплуатации является произвольным.
- Внешний блок питания: напряжение постоянного типа на выходе в размере 5В; ток на выходе 1А; напряжение переменного типа на входе 220В.
- Размеры 20,5 х 8,0 х 5,0 сантиметров.
- Вес 500 грамм. Вес с аккумуляторами 850 грамм.
Комплектация
ИДВИ-03; 4 батарейки АА которые служат аккумулятором; блок питания маркировка БПИД-2; два индукционных датчика; два провода соединительных; футляр для транспортировки; руководство ИДВИ-03.000.РЭ.
