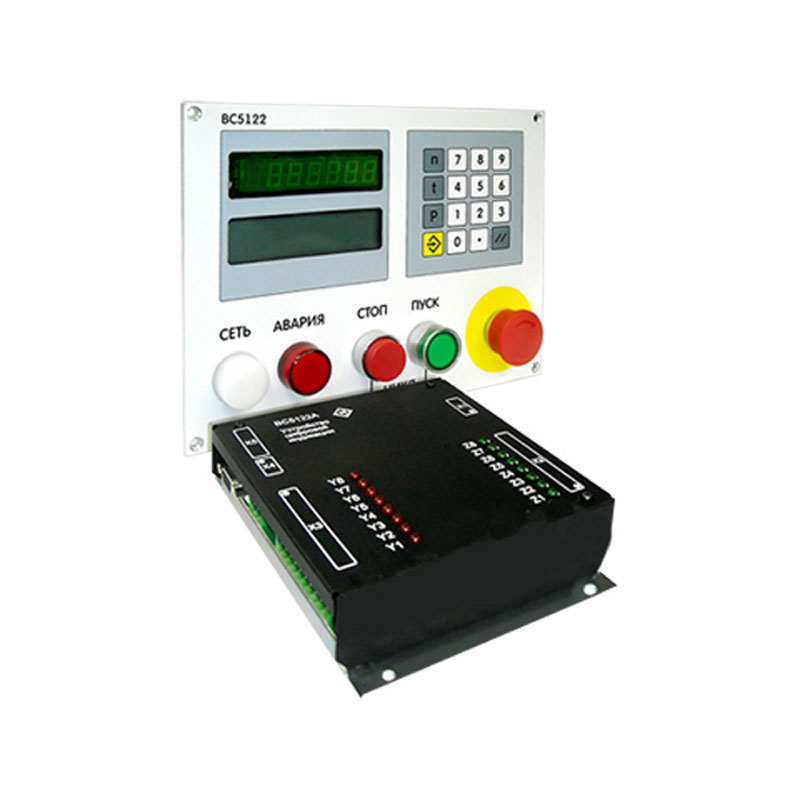

УЦИ ВС5122

Устройство цифровой индикации ВС5122 – это интегрированная микропроцессорная система, которая обеспечивает измерения количества оборотов отрезного шлифовального круга, испытуемого при помощи магнитных датчиков оборотов. Также устройство ВС5122 обеспечивает управление процессом испытаний шлифовального круга и применяется в качестве дополнительного изделия в системах с автоматическим и полуавтоматическим контролем числа оборотов, регулирования или управления. Широко применяется в системах цифровой индикации.

  • При включение сетевого электропитания обеспечивается автоматическое тестирование основных углов.
  • Обеспечивается индикация и контроль числа оборотов испытываемого шлифовального круга в интервале от 0 до 999999 оборотов в минуту.
  • Обеспечивается индикация и контроль времени, затрачиваемого на проведение испытаний, в интервале от 0 до 9999 секунд.
  • Есть возможность управления приводом с переменным током в следящем режиме. Параметры аналогового выходного сигнала при этом составляет от 0 до 10 V при нагрузке 2 kOm.
  • Осуществляет раздельную работу с двумя испытательными камерами при условии подключения внешнего коммутатора магнитных датчиков оборотов.
  • Возможность формирования восьми команд управления механизмами.
  • Обеспечивает контроль за отклонениями скорости за допустимый или недопустимый пределы.
  • Стабильно работает даже при разрыве электропитающего напряжения на время не более 10 ms.
  • Потребляемая мощность не превышает 8 W.
  • Степень защиты в устройстве индикации соответствует следующим требованиям:
    • лицевая панель пульта управления – IP54;
    • корпус пульта управления – IP20;
    • блок управления – IP20.
  • Габариты: пульта управления составляют 264 * 200 * 96 миллиметров, блока управления - 130 * 165 * 45 миллиметров.
  • Вес прибора ВС5122 составляет не более 3 кг.
  • Время, затрачиваемое для установления рабочего режима, не превышает одной минуты.
  • Может стабильно работать в течение 16 часов с дальнейшим перерывом не менее одного часа.
  • В среднем, время, необходимое для восстановления прибора, составляет не более 4 часов.

Габариты и установочные размеры контроллерного блока устройства ВС5122

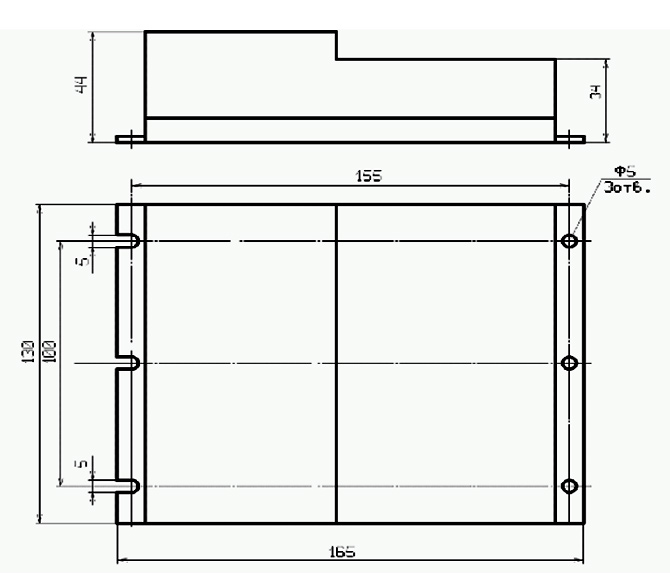

Рис.1 - габаритный чертеж и установочные размеры контроллерного блока УЦИ ВС5122

Габариты и установочные размеры пульта управления устройства ВС5122

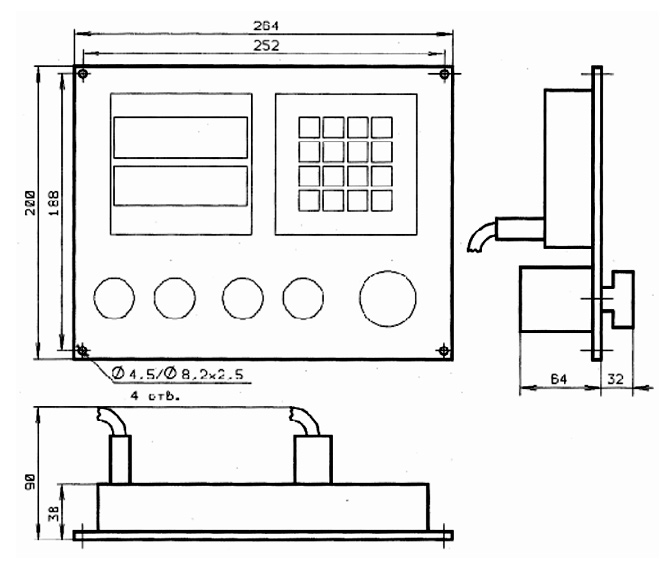

Рис.2 - габаритный чертеж и установочные размеры пульта управления устройства индикации ВС5122
