В современном мире всему ведется учет, особенно если это касается потребляемых ресурсов. Применяемые в быту схемы учета электроэнергии, а именно счетчики, имеют фиксированные пределы нормы погрешности. Иногда показатели расходуемой энергии отклоняются от нормы и отличаются от реальности в недопустимых пределах. Во избежание подобных явлений, успешно применяется индикатор потребленной электроэнергии ICE-01.

Назначение

Данный индикатор ICE-01 предназначен исключительно для бытовых счетчиков. Его цель – определить погрешность схемы учета и выявить как недоучеты электричества по данной точке, так и реальные показания энергопотребления. Собственно, одним из назначений индикатора является определение фактических данных о расходуемом объеме электроэнергии.

Устройство и работа

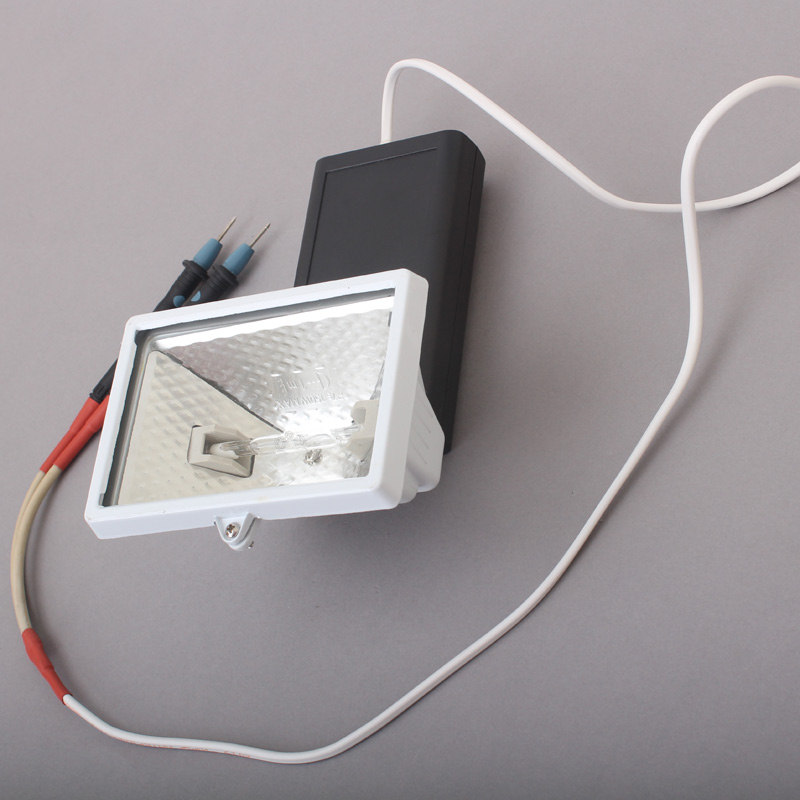

Узел внутренней нагрузки в индикаторах потребленной электроэнергии крайне важен. В индикаторе как источник внутренней нагрузки выступает галогенная лампа, мощность которой равна 100 Вт. Эта лампа является также и фонарем, который интегрирован в корпус индикатора. Это позволяет значительно облегчить процесс визуального контроля измерений и органолептического осмотра проверяемой цепи. Контрольный счетчик индикатора имеет разрешающую способность измерений 64000 входных импульсов на 1 кВт-ч. Кроме этого, счетчик обладает повышенной точностью измерения, что позволяет осуществлять проверку электрических цепей с минимальной погрешностью.

Процесс контроля сводится к нескольким простым действиям. После подключения узла внутренней нагрузки к проверяемой электрической цепи на счетчике начинают накапливаться данные, свидетельствующие о количестве учтенной электроэнергии. По окончанию тестирования эти данные сравниваются с информацией, полученной с внутреннего счетчика, которым оборудован индикатор. Основываясь на снятых результатах, производятся вычисления и дальнейший вывод о работоспособности проверяемой электрической цепи.

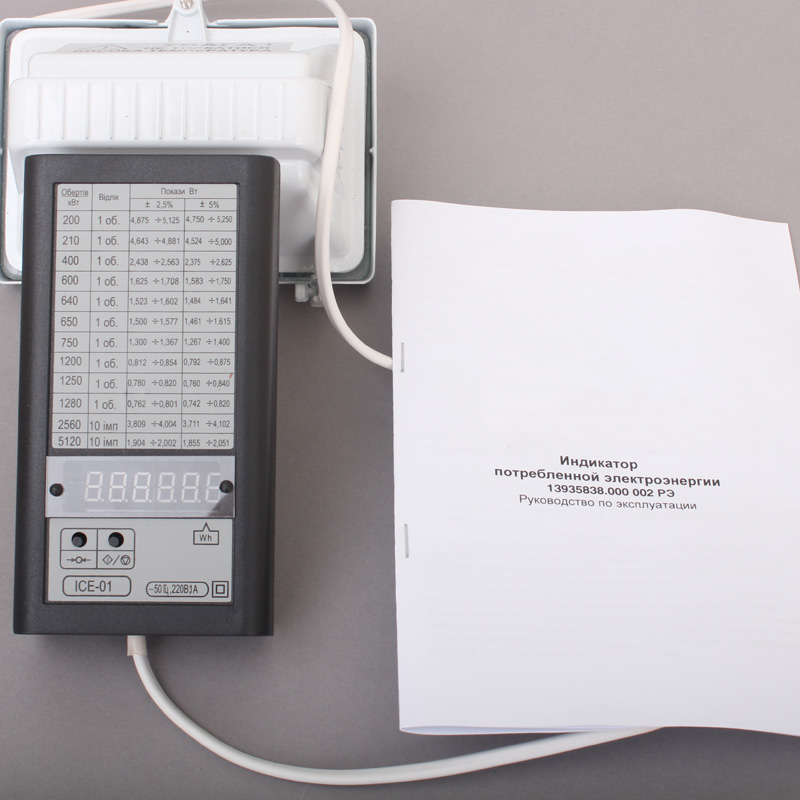

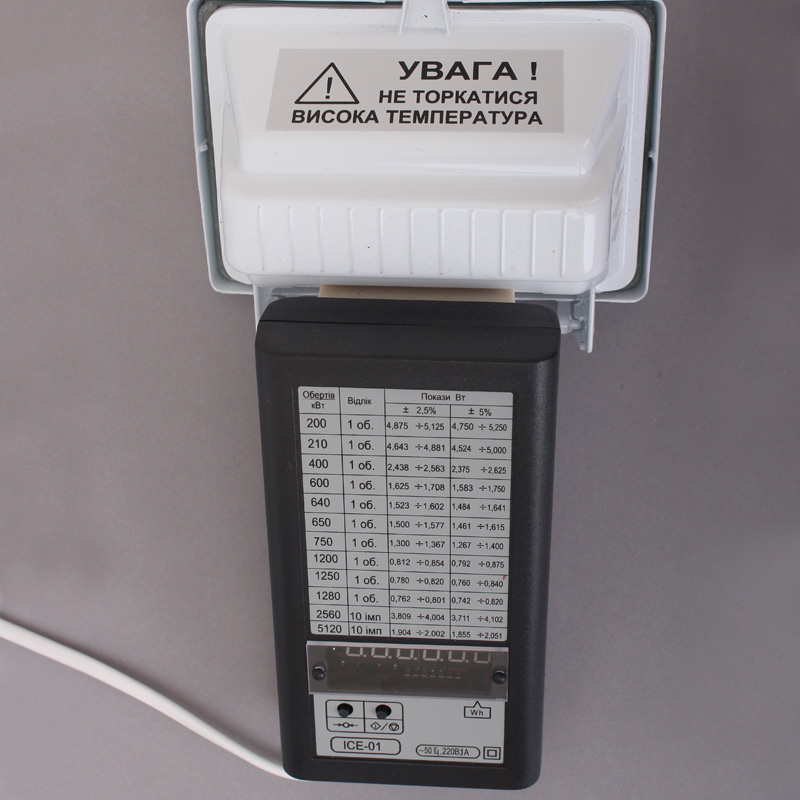

Подсоединение индикатора расхода электроэнергии к требующей проверки цепи осуществляется посредством специальных щупов. Получаемая с контрольного счетчика информация выводится непосредственно на дисплей индикатора. Управление процессом измерений, настройка индикатора и смена режимов работы выполняется при помощи расположенных на корпусе индикатора кнопок.

Параметр

Величина

Рабочим напряжением считается

Показатель в Вольтах 220.

Нагрузочная цепь выдерживает передачу тока

В 0,5 Ампера

Показатель точности при измерениях:

- Внутренний размер мощности потребления

- Потребляемой электроэнергии



5%

1%

Рабочее состояние может продолжаться

В районе 10 минут без перерывов

Показатели габаритных значений

14 х 20 х 13,5 сантиметров

Вес индикаторного механизма

Один килограмм

Измерения имеют индикацию полученных результатов

В цифровом виде, количество разрядов 5 штук.
