Индикатор усилия перевода ИУП
Описание
Индикатор усилия перевода ИУП предназначен для визуального определения соответствия величины фактического усилия, развиваемого шибером электропривода при переводе стрелки, и регулировки фрикционного сцепления муфты нормативным требованиям при оборудовании стрелочных переводов и при техническом обслуживании.
Характеристики
| Параметры | Значения |
| Диапазон измеряемого усилия | от 0 до 4500 Н |
| Рабочий ход | 30 мм |
| Допустимое отклонение показаний | не более чем ± 10 % |
| Шаг шкалы индикатора ИУП | 500 Н (50 кг) |
| степень защиты | IP00 по ГОСТ 14254 |
| Масса | не более 2 кг |
Схемы

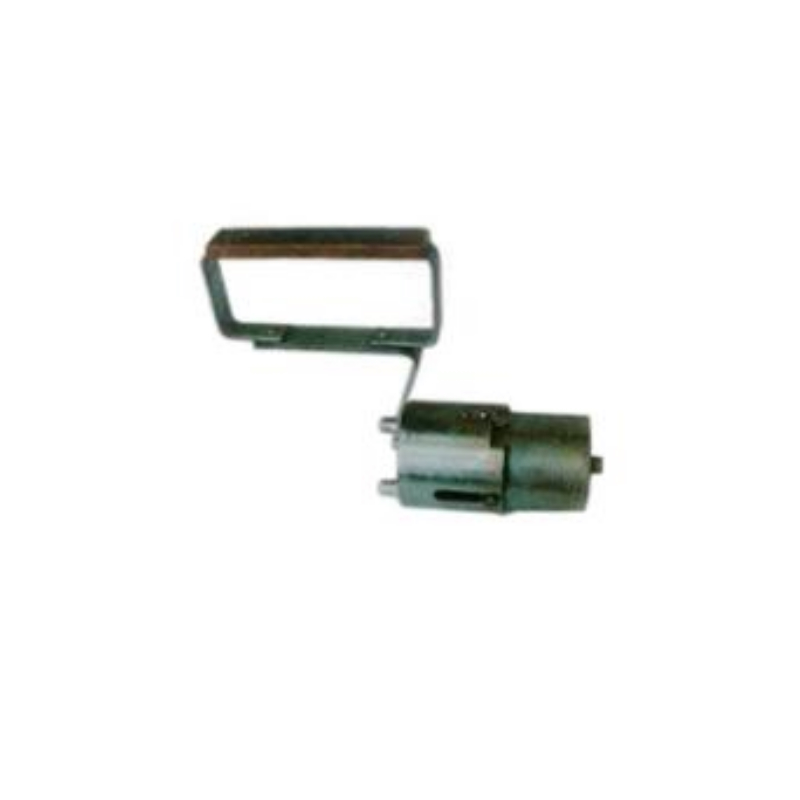

Рисунок 1. Внешний вид и габаритные размеры индикатора ИУП
