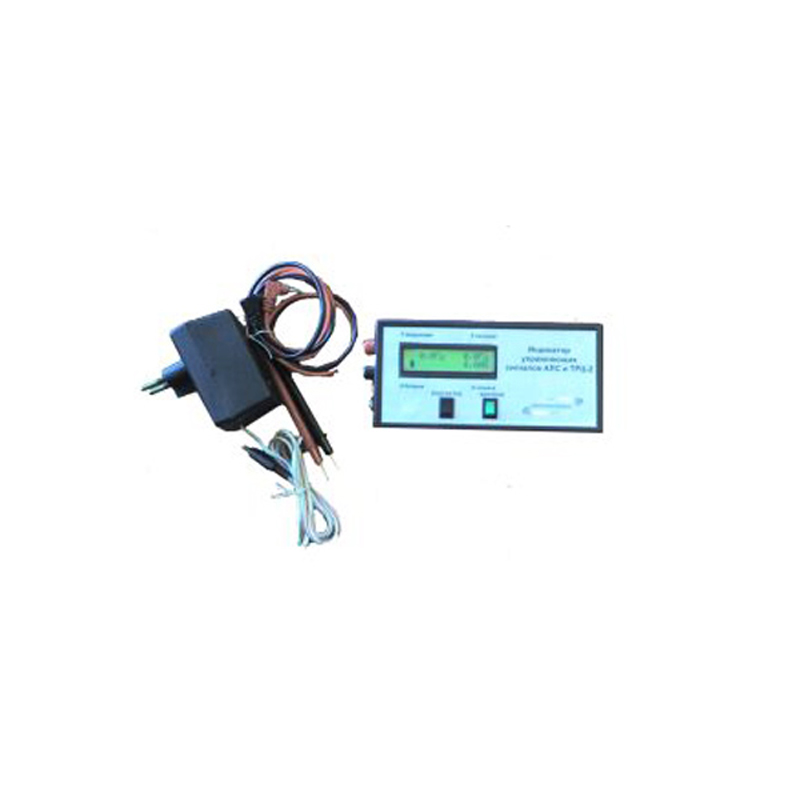

Индикатор АЛС и ТРЦ-2
Описание
Индикатор управляющих сигналов АЛС и ТРЦ-2 предназначен для индикации значений сигналов автоматической локомотивной сигнализации (АЛС) и тональных рельсовых цепей (ТРЦ), а также отображения на жидкокристаллическом индикаторе величины модулирующей и несущей частоты сигнала.
Определение входного сигнала происходит автоматически, без переключений.
Условия эксплуатации
Индикатор АЛС и ТРЦ-2 предназначен для работы при температуре окружающего воздуха от +1 до +40°C.
Характеристики
|
Наименование параметра |
Значение параметра |
|
|
Напряжение питания от источника напряжения постоянного тока (аккумуляторы типа АА – 5 шт.) |
от 5 до 7,5 В |
|
|
Индикатор отображает частоту непрерывных сигналов АЛС и ТРЦ в диапазоне: |
при напряжении входного сигнала от 3 до 245 В |
от 30 до 300 Гц |
|
при напряжении входного сигнала от 0,6 до 245 В |
от 300 до 10000 Гц |
|
|
Индикатор отображает частоту модулированных сигналов ТРЦ в диапазоне от 300 до 1000 Гц с модуляцией от 5 до 15 Гц при напряжении входного сигнала |
от 0,6 до 245 В |
|
|
Значение частоты сигнала величиной до 1000 Гц |
отображается до десятой доли Герца |
|
|
Индикатор отображает величину напряжения непрерывных сигналов АЛС и ТРЦ в диапазоне от 40 мВ до 245 В, при частоте непрерывных сигналов |
от 30 до 10000 Гц |
|
|
Индикатор отображает величину напряжения модулированных сигналов ТРЦ в диапазоне от 40 мВ до 245 В при частоте от 300 до 1000 Гц с частотой модуляции |
от 5 до 15 Гц |
|
|
Степень защиты оболочки |
IP20 по ГОСТ 14254 |
|
|
Климатическое исполнение и категория размещения |
УХЛ4 по ГОСТ 15150 |
|
|
Габаритные размеры |
185 x 85 x 36 мм |
|
|
Масса |
0,4 кг |
|
Примечание
Зарядное устройство для аккумуляторов входит в комплект поставки. Время заряда аккумуляторов – не более 12 часов.
