Блок БВИ-ТК-3

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок выносной индикации БВИ-ТК-3 представляет собой специальный модуль, который используется с целью визуализации числовых данных, полученных от измерительных приборов по интерфейсу RS-485.

Предложенные приборы широко применяются в качестве цифровых табло, устанавливаемых в различных программно-аппаратных комплексах и системах отображения информации, функционирующих под управлением центральных микроконтроллеров или ПК.

Особенности БВИ-ТК-3

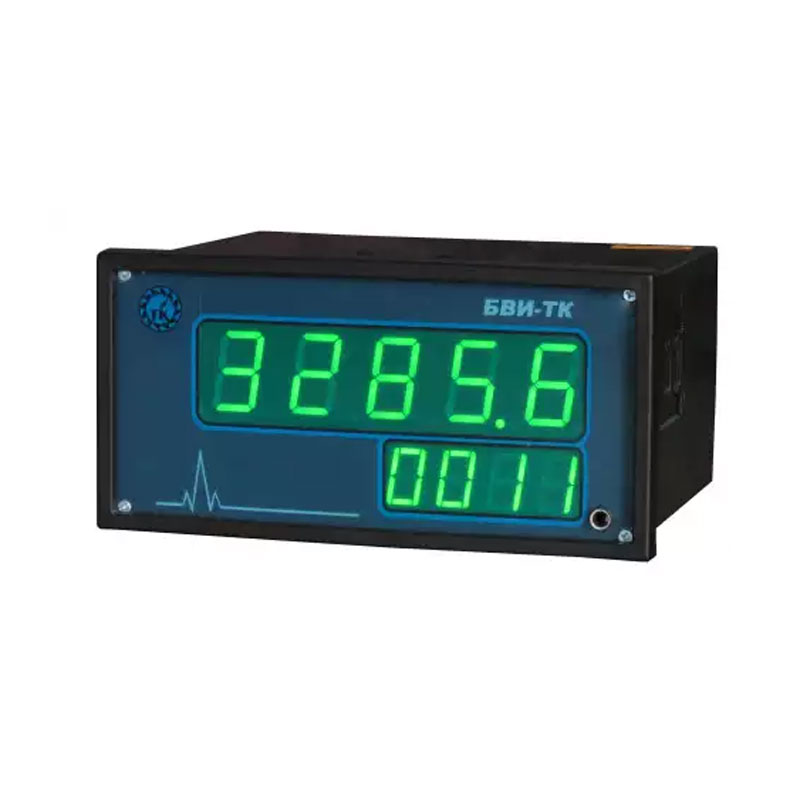

Блок БВИ-ТК-3 для индикации выполнен в виде корпусного прибора для щитового монтажа. Он владеет информационной передней панелью, на которой установлены два цифровых индикатора для отображения получаемых данных. Первый из индикаторов является 5-разрядным и предназначается для индикации величин, которые могут быль беззнаковыми целыми числами, знаковыми целыми числами или числовыми значениями с плавающей запятой. Также индикатором поддерживается и прямое кодирования его сегментов. Для 4-разрядного индикатора применяется только прямое кодирование сегментов. Оба вида индикаторов используют для своей работы светодиоды. Они имеют различия в виде зеленого свечения. Размер каждой отображающей цифры на 5-разрядном дисплее равна 20 мм, а на 4-разрядном – 14 мм.

Для создания процесса передачи информации в начальном пункте в виде измерительного прибора к финальному пункту в виде блока индикации, используется коммутация посредством порта RS-485 и применение порта передачи данных ModbusRTU. Обмен данными происходит на скоростях от 9,6 Кбит/с до 115,2 Кбит/с. При подключении к измерительным приборам блок индикации будет играть роль Slave-устройства. Для настройки и управления устройства используется внешний пульт, поставляемый вместе с прибором.

Характеристики

Характеристика

Значение характеристики

Питающее напряжение индикатора:

для постоянного тока:

24 В

для переменного тока:

220 В

Показатель потребляемой мощности:

3 ВА

Показатель защищенности от влаги и пыли:

IP41

Рабочие температуры среды:

+50С – +500С

Размеры корпуса:

144х74х120 мм

Размеры установочные:

137х68х140 мм
