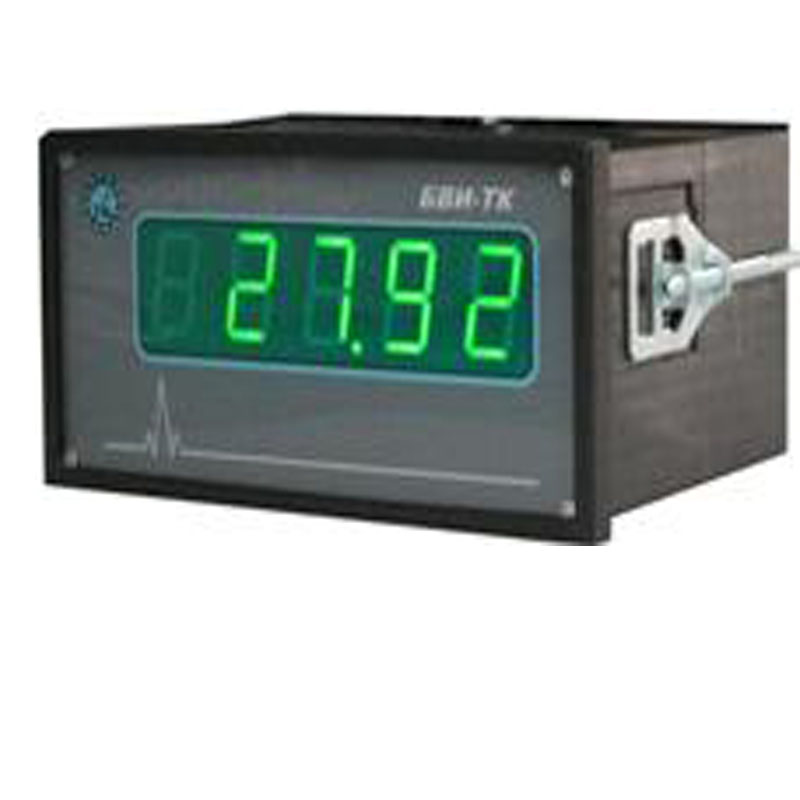

Блок БВИ-ТК-2

Голосов: 1
Документация:
Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок выносной индикации БВИ-ТК-2 является механизмом, которое производит визуализацию всех данных и показателей, которые получается по мере проведения вычисления настроенной величины. Предложенное устройство может применяться как цифровой вариант табло в автоматических системах отображения цифровой информации, управляемых с помощью компьютера или центрального микропроцессора. Также эти блоки успешно могут работать в паре с многоканальными регистраторами типа МР – на один канал слежения устанавливается один блок индикации.

Как устроена конструкция, прибор и его работа

Предложенный блок БВИ-ТК-2 подключается к измерительному устройству параллельно с другими цифровыми индикаторами. Для подключения востребован интерфейс RS-485, а так же протокол для оперативной передачи имеющихся данных ModbuRTU (скорость совершения передачи может изменяться в пределах 9,59…115,21 Кбит в секунду).

Подключая таким образом блок, он может выполняет роль Slave-устройства. Для того, чтобы визуализировать получаемые данные, используется дисплей с пятью разрядами, использующий светодиоды зеленого свечения. Цифровой дисплей позволяет отображать цифры величиной в 20 мм.



Характеристики

Технические данные прибора
Питание цифрового индикатора 24 В или 220 В
Степень защищенности прибора IP41
Величина потребляемой в рабочем процессе мощности 3 ВА
Промежуток рекомендуемой температуры +50С÷+500С
Габариты устройства (ШхВХД) 14,4х7,4х12 см
Монтажные размеры 13,7х6,8 (для щитового выреза); 14 см (для монтажной глубины)
