Индикатор ИДВИ-04

Электронный прибор, имеющий обозначение индикатор обмоток ИДВИ-04, предназначается для выявления неисправностей индукционных обмоток различных электрических машин (генераторов, электродвигателей и т. д.).

Назначение индикатора ИДВИ-04

Индикатор данной серии используется специалистами по ремонту электродвигателей и генераторных установок для определения таких неисправностей, как междувитковое замыкание, «пробой» изоляции на корпус машины и пониженное сопротивление изоляции обмотки в целом.

Благодаря автономному источнику питания, приборы данной модели успешно применяются для комплектования как стационарных, так и передвижных ремонтных бригад. Устройство предназначено для работы с электромашинами, имеющими рабочее напряжение до 1 kV (киловольта), поэтому может быть применено на крупных предприятиях, использующих мощное оборудование.

Устройство и работа

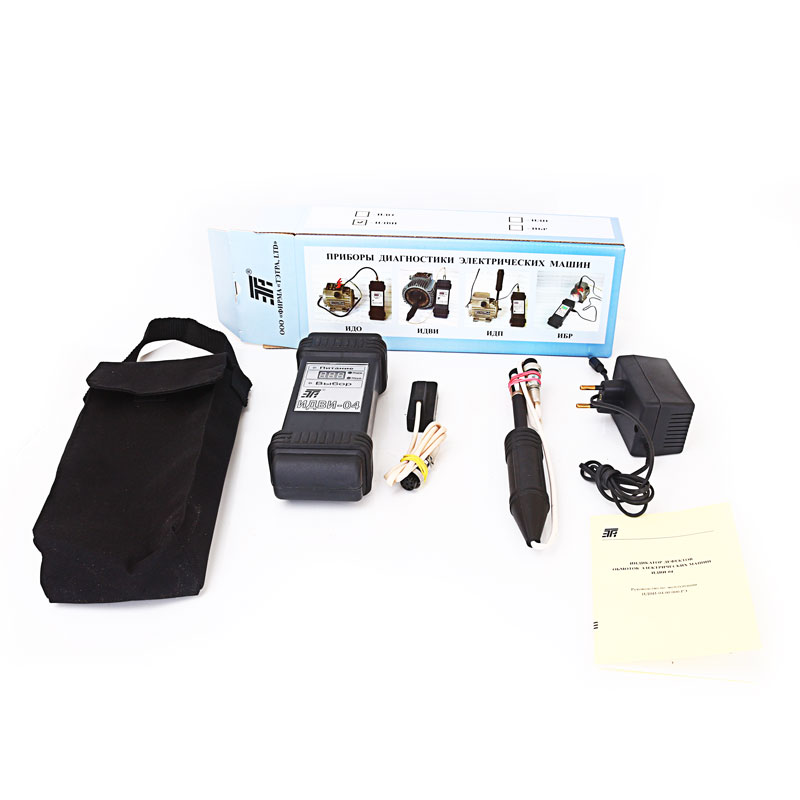

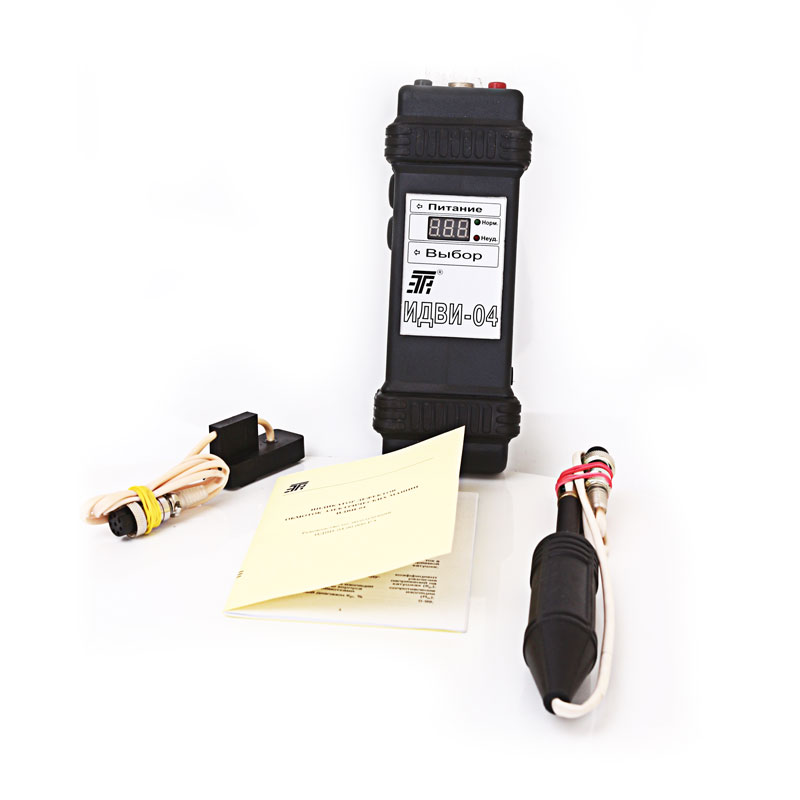

Индикатор является портативным прибором в пластиковом корпусе. Корпус изделия выполнен из двух частей, соединенных защитными лентами из резины. На лицевой панели расположено трехразрядное светодиодное табло, устройства световой индикации и поясняющие надписи на русском языке. На верхней части корпуса имеются разъемы для коммутации измерительных проводов. Блок питания (БП) подключается справа. На левой стороне предусмотрены клавиши включения и выбора режима проверки.

Проверка сопротивления изоляции на предмет замыкания катушки на корпус электрической машины производится с помощью сравнения сопротивления в контролируемой цепи с пороговым значением, внесенным в управляющее устройство индикатора. Контроль пробоя междувитковой изоляции выполняется путем наведения в обмотках электродвижущей силы и анализа импульсов напряжения на них.
