Индикатор ИТРЦ-МЦ2

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

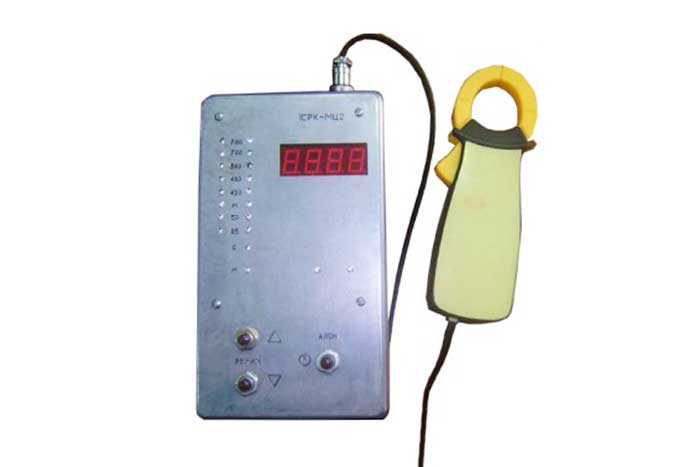

Индикатор тока рельсовых цепей ИТРЦ-МЦ2 предназначен для:

  • индикации сигнального тока в рельсовых цепях,
  • относительной оценки измерения уровня сигнального тока на выбраной частоте в рельсовой линии,
  • индикации полярности и величины намагничености (магнитной индукции) рельсовых стыков,
  • оценки правильности временных параметров кодовых сигналов (длительность импульсов, интервалов и периода кодов “Ж”, “З”, “КЖ”),
  • спектрального анализа сигнала тока в рельсовых цепях.

Область применения

Индикатор тока рельсовых цепей широко используется для оперативного определения причин нарушения нормальной работы цепей железных дорог индуктивным методом.

Технические характеристики

  • Диапазон измерения уровней намагничености от 0,2 мТл до 20 мТл.
  • Оценка величины длительности импульсов и интервалов в милисекундах, длительность периода в секундах.
  • Питание: 6шт аккумуляторов типа АА.
  • Контроль заряда аккумуляторов.
  • Автоматическое отключение питания.
  • Рабочие условия использования: от —30 до +40 °C.
  • Высокая помехозащищенность.
Параметры
Частота входящего сигнала, Гц Затухание, не менее, дБ Диапазоны сигнальных токов в рельсовой линии, А
На частоте соседнего канала На частоте гармоник тягового тока Коэффициент шкалы
1 3 10
25±0,25 35 - 0,1-2,0 0,3-6 0,2-20
50±0,5 35 - 0,8-2,0 0,3-6 0,2-20
420±2 35 35 (350,450 Гц) 0,01-0,2 0,03-0,6 0,1-2
480±2 35 - 0,01-0,2 0,03-0,6 0,1-2
580±3 35 - 0,01-0,2 0,03-0,6 0,1-2
720±4 35 - 0,01-0,2 0,03-0,6 0,1-2
780±4 35 - 0,01-0,2 0,03-0,6 0,1-2
