Индикатор 13935838.000003РЭ (000003-01РЭ)

Ничего не вечно, и любые электронные приборы со временем теряют свои качественные характеристики. Исходя из этого, в сфере энергетики используется индикатор процесса работоспособности в направлении схем учета затрат электроэнергии, который создан для отслеживания и контроля точности устройства.

Мы предлагаем Индикатор 13935838.000003РЭ и его сородича Индикатор 13935838.000003-01РЭ.

Назначение индикатора

Классическим и самым распространенным устройством для учета потребляемого электричества является бытовой счетчик. Основное и, пожалуй, единственное назначение данного индикатора состоит в том, чтобы производить сверку обрабатываемых данных непосредственно с подконтрольного устройства. Подключенный в сеть индикатор, в течение 15-ти минут фиксирует объем энергии как с проверяемого счетчика, так и с контрольного. Внутри индикатора также находится устройство – оно предельно точно фиксирует данные, которые поступают из общей энергосети. На основе подобного сравнения вычисляется наличие, а также возможные причины сбоев в учете потребления электроэнергии.

Устройство и принцип работы

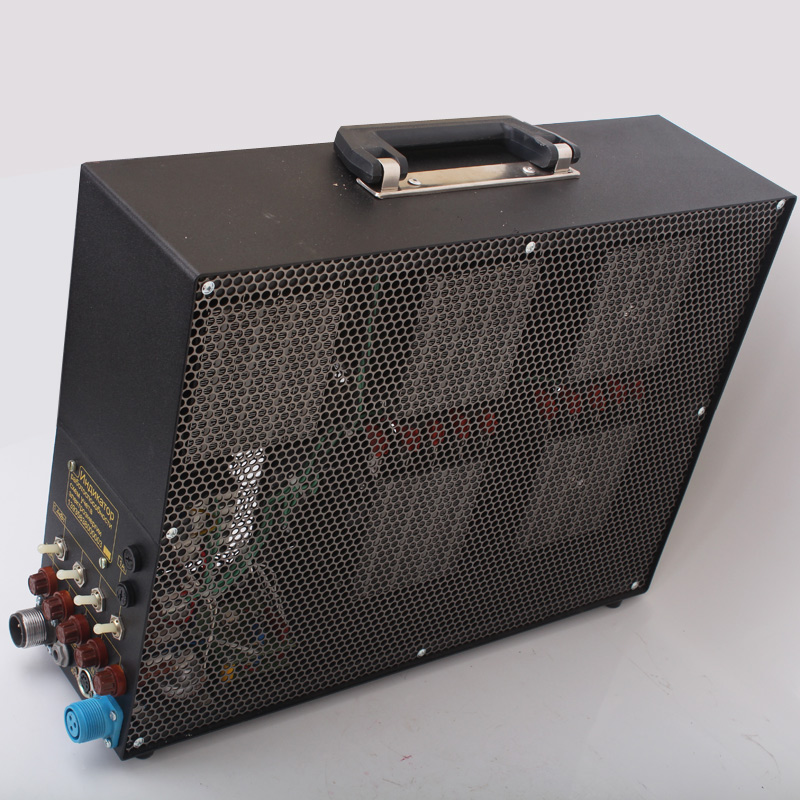

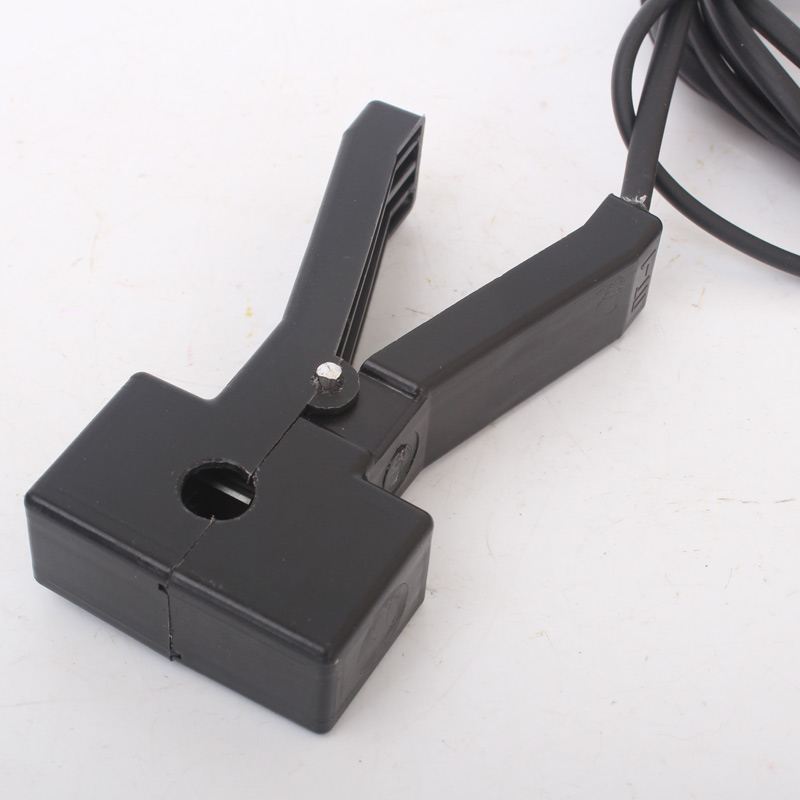

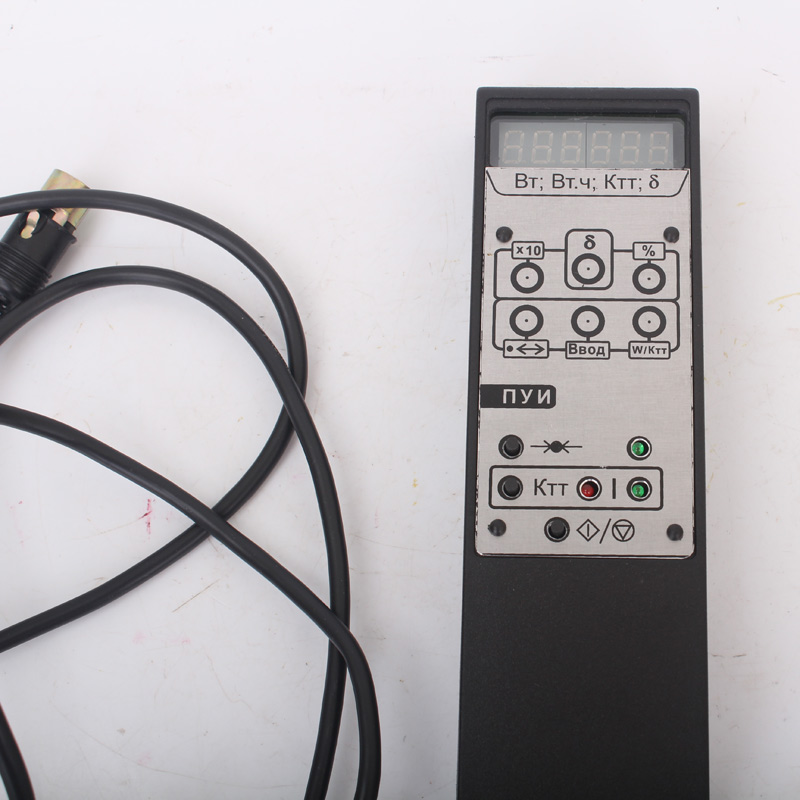

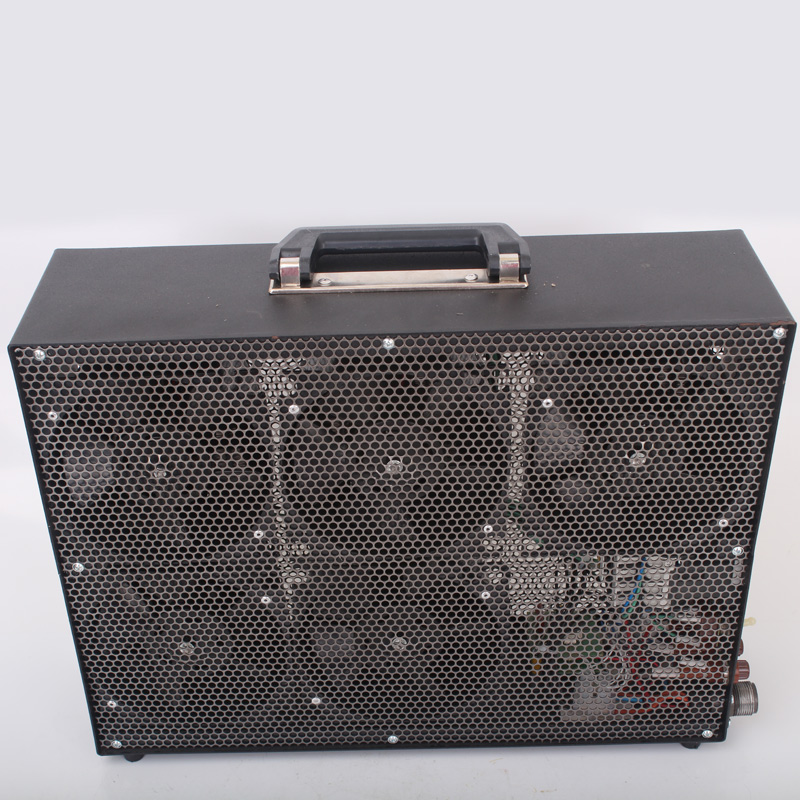

Рассчитанный на оперативную работу, индикатор производит контроль в электрической, механической сети с напряжением 0,21 - 0,41 кВт. Широко используются два вида контрольных индикаторов: 139-358-38-000003РЭ и 139-358-38-000003-01РЭ. Различия этих моделей незначительны, кроме того, что при помощи второй можно измерять КТТ – учет коэффициентного показателя трансформации, в трансформаторе работающего на  ток, расширяет спектр возможностей в обработке полученной информации. Индикатор имеет внутреннюю нагрузку в 10 кВт, выполненную из позисторного керамического материала, имеющего положительные температурные коэффициенты. В состав устройства также входят: система охлаждения, предохранители и разъемы для подключения прибора. Сам процесс установки не является трудоемким и производится при помощи соединительных кабелей и клещевой приставки, необходимой для измерения КТТ. Управление индикатора работоспособности осуществляется через портативный  пульт.

Параметры

Характеристики

Индикатор 13935838.000003РЭ

Индикатор 13935838.000003-01РЭ

Напряжение в подающей сети

Размер 220 Вольт

Допустимый ток в рабочей сети

Размер 50 Ампер

Внутренние нагрузки имеют 5 размеров по ступеням

  • 2 киловатта
  • 4 киловатта
  • 6 киловатт
  • 8 киловатт
  • 10 киловатт

Точность вычисления

- Внутренняя нагрузка (огрешность)

Размер 5 процентов в обе стороны

- Потребляемое значение электрической энергии

Размер 1 процента в обе стороны

- Коэффициент ТТ

Без измерения

Предел ± 5%

Максимальное время работы

До 30 минут включая

Размеры

46 x 36 x 14 сантиметров

Масса

- устройство

10,5 килограмм

- Компект частей и тара

2,0 кг

2,5 кг

Результаты индицируются в цифровом виде

Количество разрядов 6

  • Индикатор 13935838.000003РЭ
  • Индикатор 13935838.000003-01РЭ
