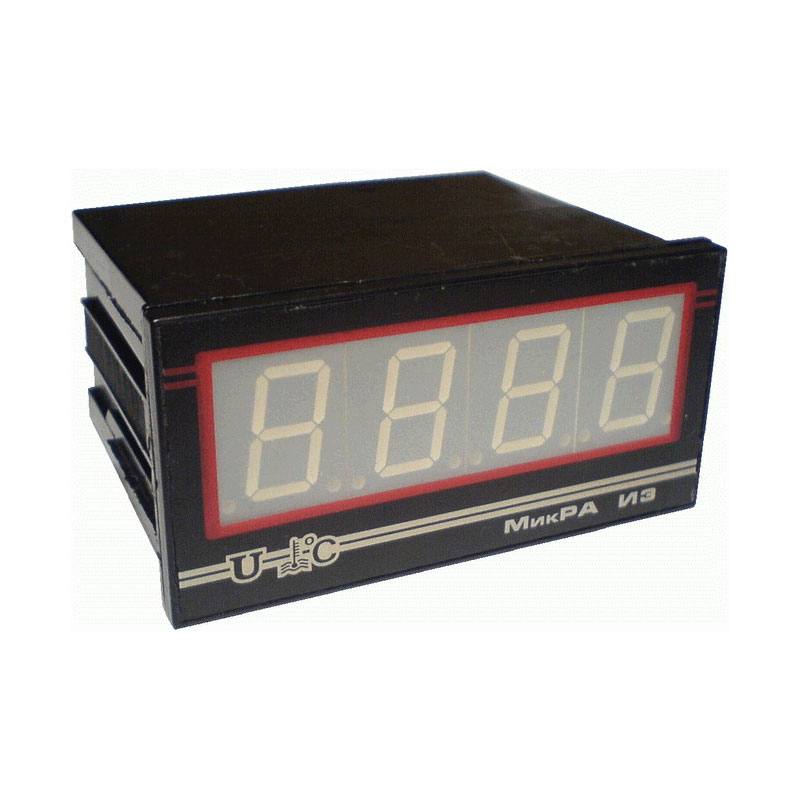

Индикатор МикРА И3
Описание
Индикатор МикРА И3 ждля технологических параметров относится к категории программируемых устройств, которые активно используются в составе современных АСУ с использованием интерфейса RS-485 по протоколу Modbus RTU. Для индикации входного сигнала аппарат способен использовать сигналы, поступающие от датчиков температуры (терморезисторов, термопар, термометров сопротивления), а также унифицированные сигналы при работе на постоянном токе, уровни переменного и постоянного напряжения в системе.
Назначение
Программируемое устройство под названием индикатор МикРА И3 – многофункциональное устройство, которое применяется в промышленных установках для выполнения измерений технологических параметров. В результате работы пользователь сможет узнать следующие показатели, характеризующие текущее состояние системы:
- значение заданных параметров,
- относительную величину (в процентах),
- показания, которые выглядят как линейная функция,
- показатели параметров в наибольшем и наименьшем значениях,
- данные о работе в временном формате.
Устройство и работа
Для того чтобы выполнить монтаж оборудования потребуется детальная проверка маркировки индикатора, не допускаются никакие механические повреждения прибора. Индикатор монтируется в щит в подготовленное отверстие с его лицевой стороны пользуясь специальными кронштейнами, входящими в состав конструкции. после этого выполняются все необходимые электрические соединения согласно приложенной схеме.
Характеристики
|
Напряжение питания прибора |
100 ÷ 250 В |
|
|
Частота в питающей сети |
50 ÷ 60 Гц |
|
|
Мощность |
до 5 Вт |
|
|
Входные сигналы и датчики |
переменное напряжение |
300 В |
|
термометры сопротивления |
ТСП модели 50; 100; 500% 1000. ТСП градус 21; ТСМ градус 23; ТСМ на 50; ТСМ на 100. Pt модели 100; 500; 1000; 2000. |
|
|
термопары |
ТХА(K); ТХК(L); ТЖК(J); ТПП-13(R); ТПП-10(S); ТПР(В); а также ТВР(А-1) и ТВР(А-2) |
|
|
постоянное напряжение |
100 мВ; 10 В; 300 В |
|
|
Постоянный ток имеет размер сигнала |
0 ÷ 20; 0 ÷ 5; 4 ÷ 20 (в миллиАмперах) |
|
|
терморезисторы |
PTC, NTC |
|
|
Разрядность индикации |
4 |
|
|
Входное сопротивление |
вход AC/DC (300 В) |
от 4,7 МОм |
|
вход 100 мВ |
от 100 кОм |
|
|
Вход ток 0-20 мА |
150 Ом |
|
|
Управление внешними цепями |
электромагнитное реле (1 А) |
|
|
Интерфейс |
изолированный RS-485 |
|
|
Обмен данными |
протоколModbus RTU |
|
|
Скорость передачи информации |
от 4,8 до 38,4 Кбит/с |
|
|
Сопротивление входных цепей при подключении к ним |
термопар |
до 100 Ом |
|
термометров сопротивления |
до 20 Ом |
|
|
Сила тока, протекающего через датчик при определении величины сопротивления |
Размер 0,25 мА |
|
|
Длительность опроса датчика |
до 0,25 с |
|
|
Приведенное значение погрешности (предельно допустимое значение |
0,5 % |
|
|
Защищённость корпуса прибора |
IP 65 |
|
|
Температура эксплуатации |
+5 ÷ +50 ˚С |
|
|
Вес прибора |
100 г |
|
