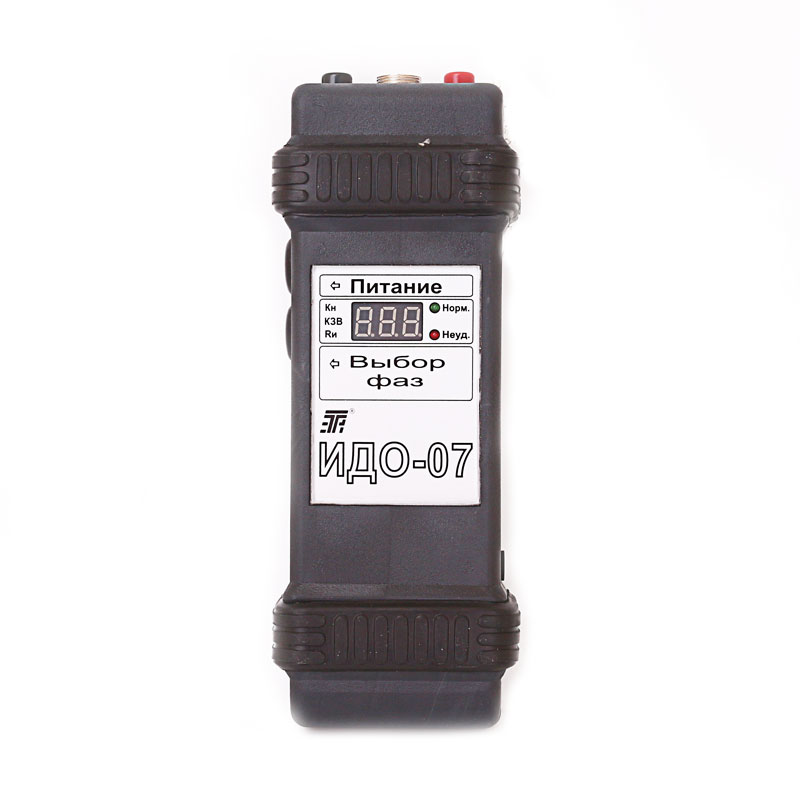

Индикатор ИДО-07

Голосов: 4
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор дефектов обмоток электрических машин ИДО 07 - это портативный прибор, предназначенный для контроля обмоток электрических машин. предназначен для контроля обмоток электрических машин и обеспечивает обнаружение:

  1. междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трехфазных обмотках;
  2. междувитковых замыканий в катушках, уложенных в пазы;
  3. неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В. Климатическое исполнение – УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40°С).

ИДО-07 - это обновленная версия индикатора ИДО-06. Рабочие функции между ними практически не отличаются. Так же, как и прошлая версия, наш продукт занимается процессом контроля за качеством обмотки в электрическом оборудовании, таком как электродвигатель или электрический мотор.

Характеристики

Технические характеристики

1) контролируемые параметры:
- при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз

коэффициент несимметрии
фазных токов (Кн);

- при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий ток в проверяемой катушке;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)
2) контролируемый диапазон Кн, % 0-99;
3) контролируемый диапазон Rи, МОм 0-500;
4) величина Кн при замыкании одного витка в фазе, % не менее 10;
5) выходное постоянное напряжение при измерении Rи, В 1000±100;
6) индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная;
7) питание

автономное или от
внешнего блока питания;

8) напряжение питания, В 4 (-1,0+0,2);
9) потребляемая мощность, Вт, не более 3;
10) габаритные размеры, мм 205х80х50;
11) масса, кг, не более 0,4;
12) рабочее положение произвольное;
13) параметры внешнего блока питания:
- номинальное постоянное напряжение на выходе, В 4;
- номинальный ток на выходе А 1;
- номинальное переменное напряжение на входе, В 220.

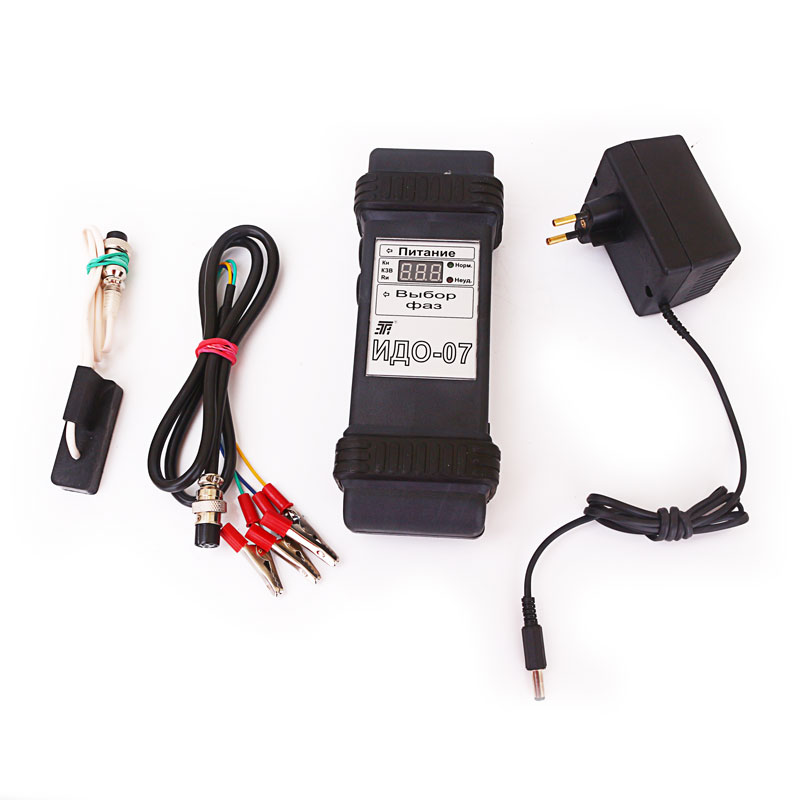

Комплектация

  • Прибор ИДО-07 – 1 шт.;
  • Батарейка с размером АА – 4 шт.;
  • Питающий блок – 1 шт.;
  • Кабель соединительного типа – 1 шт.;
  • Датчик индукционного типа – 1 шт.;
  • Провод соединительного типа – 2 шт.;
  • Транспортная тара – 1 шт;
  • Паспорт на изделие – 1 шт.
