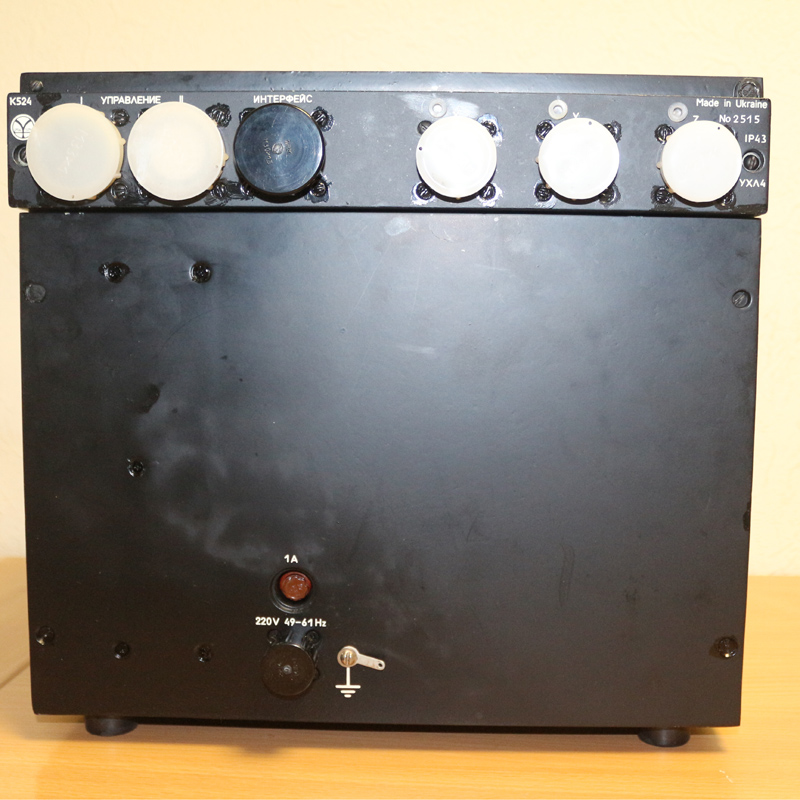

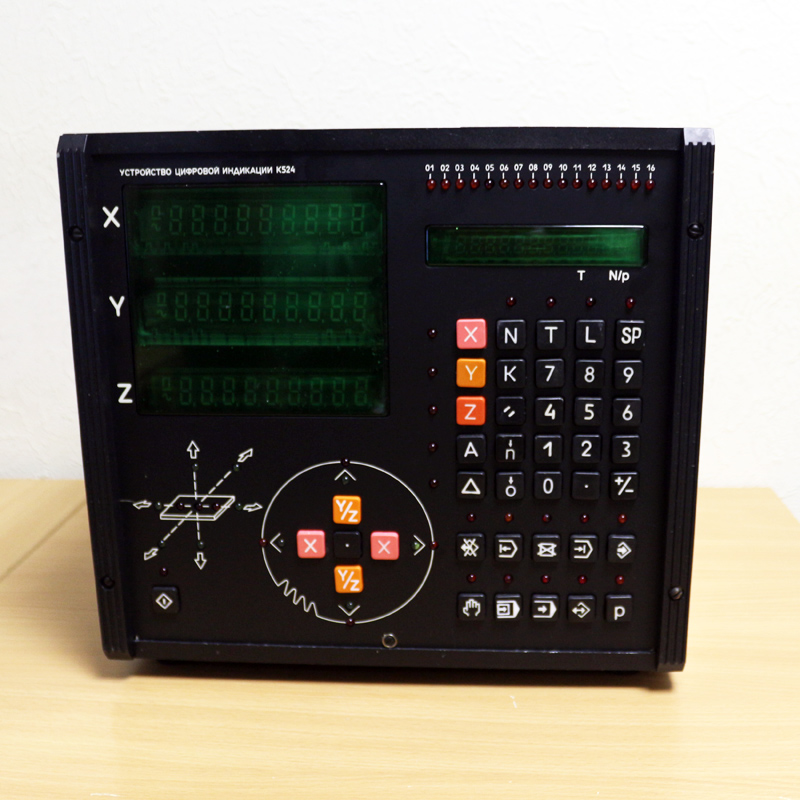

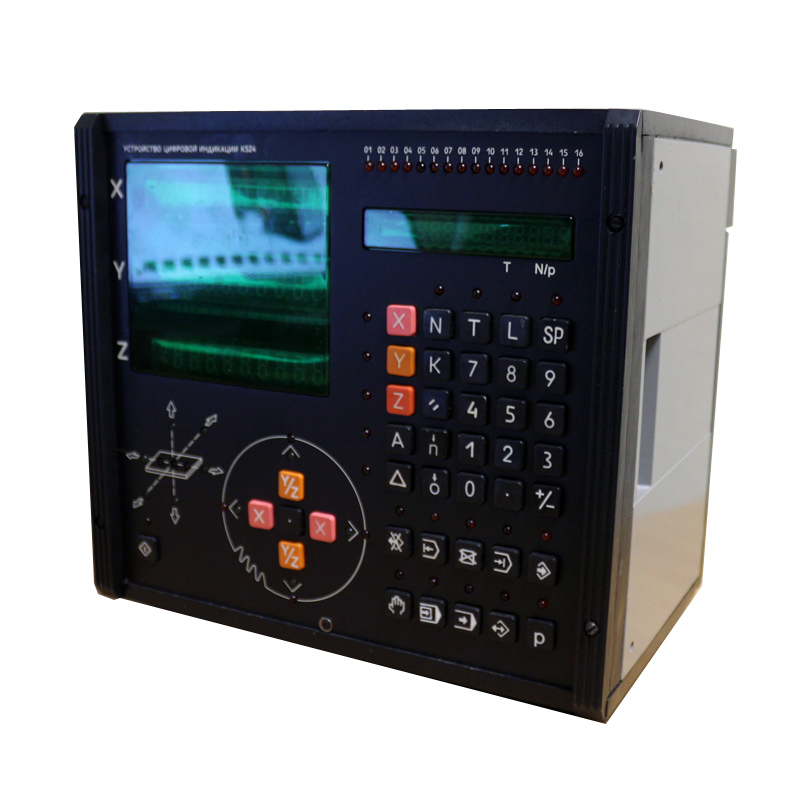

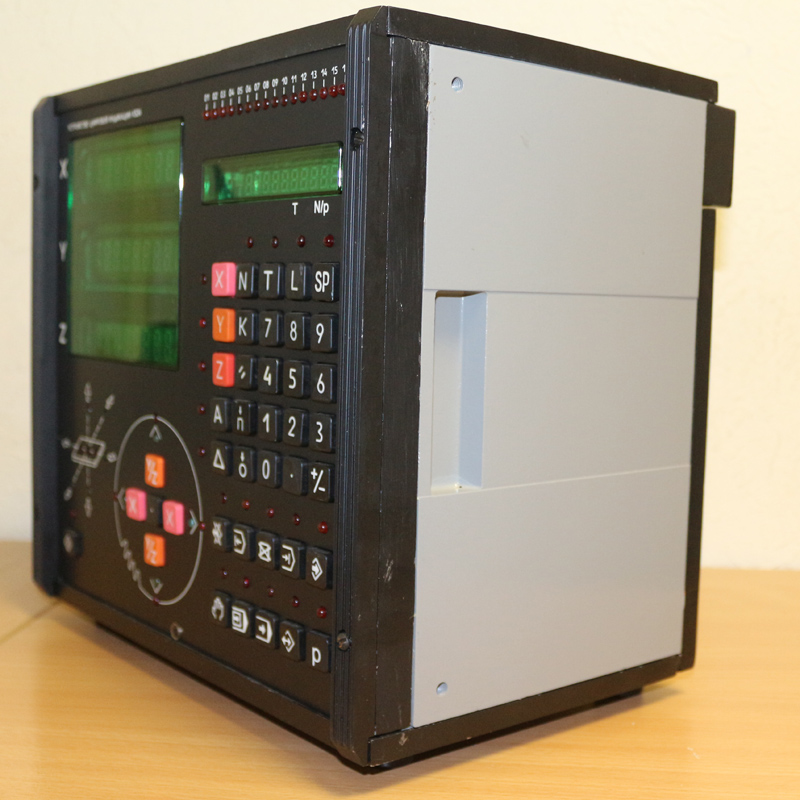

Устройство индикации К524
Документация:
Технический паспорт(1.86 МБ)
Инструкция по эксплуатации(2.73 МБ)
Методика программирования(479.06 КБ)
Описание
Устройство цифровой индикации К524 входит в составную часть фрезерного типа станка. Оно предназначено для осуществления процесса определения геометрического характера размера любой детали, которая проходит процесс обработки в самом станке. Также в его задачи входит выдача программируемой рекомендации персоналу, который работает в ручном варианте управления оборудованием. Может производить формирование разных вариантов управления всеми механизмами в станочном оборудовании в процессе работы в рабочем режиме «автомат».
Те же самые функции могут производиться и на станках и аппаратах, которые считаются фрезерным оборудованием.
Рабочие задачи К524
- Индицируются все показания координат.
- Индицируются все показания расстояний до точки, где производится позиционирование.
- Можно вводить произвольное значение отсчета, которое имеет нынешний показатель, в любой выбранной точке. Данная точка относится к контролируемому перемещению.
- Проводится отсчет от показания вышеуказанной функции.
- Возможно определить и восстановить все координаты в опорной точке.
- Можно осуществлять ввод, редактирование, хранение всех программ, которые занимаются управлением станка. Обычно программы направлены на обработку деталей. Имеется возможность ввода подпрограмм.
- Отрабатываются все управляющие типы программ в один из перечисленных режимов:
- ручной режим - индикация показаний координат, возможно предварительно набрать координаты точек для позиционирования;
- покадровая программа, с возможностью обработки любого кадра в программе. При необходимости программу можно остановить;
- можно производить полную отработку текущей управляющей программы.
- Возможно осуществление корректировки, которая направлена на рабочий инструмент.
- Технологические команды могут выводиться на прибор.
- Оператор получает оперативные полезные рекомендации, во время работы в ручном варианте работы с оборудованием.
- Все типы управляющих программ вводятся через стандартный интерфейс.
- Преобразователь рабочий перемещений является импульсным фотоэлектрическим устройтвом.
Характеристики
- Одновременно можно: индицировать 3 типа координат и управлять 1 типом координат.
- Цифровой тип отсчета имеет промежуток показаний относительно любой оси в приборе, от -9999999 до +9999999.
- Отсчет имеет показатель дискретности: 0,001; 0,005 и 0,01 миллиметра.
- В управляющем типе программы присутствует 98 программ.
- Подпрограммы имеют 8 уровней.
- Технологические программы состоят из 16 программ.
- Минимальная температура в помещении для работы 0 градусов, максимальная 40 градусов.
- Количество коррекций на инстурмент равно 10.
- Питание производится с напряжением от 187 до 264 Вольт.
- Количество мощности, которое потребляется во время эксплуатации, имеет значение в 55 W.
- Длина 32,5 см, ширина 31 см, высота 24,2 см.
- Вес 9 килограмм.
