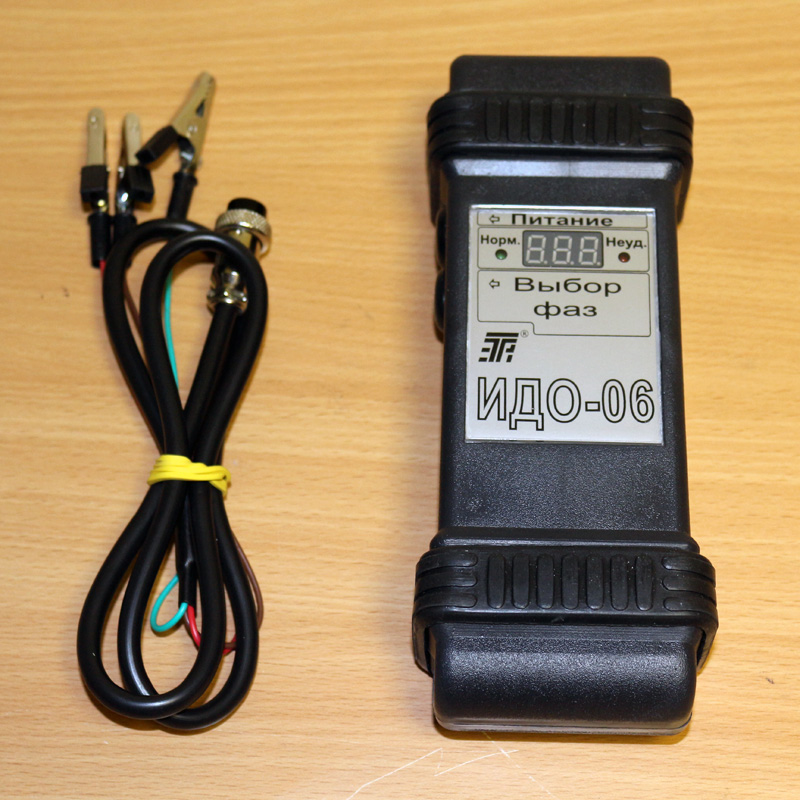

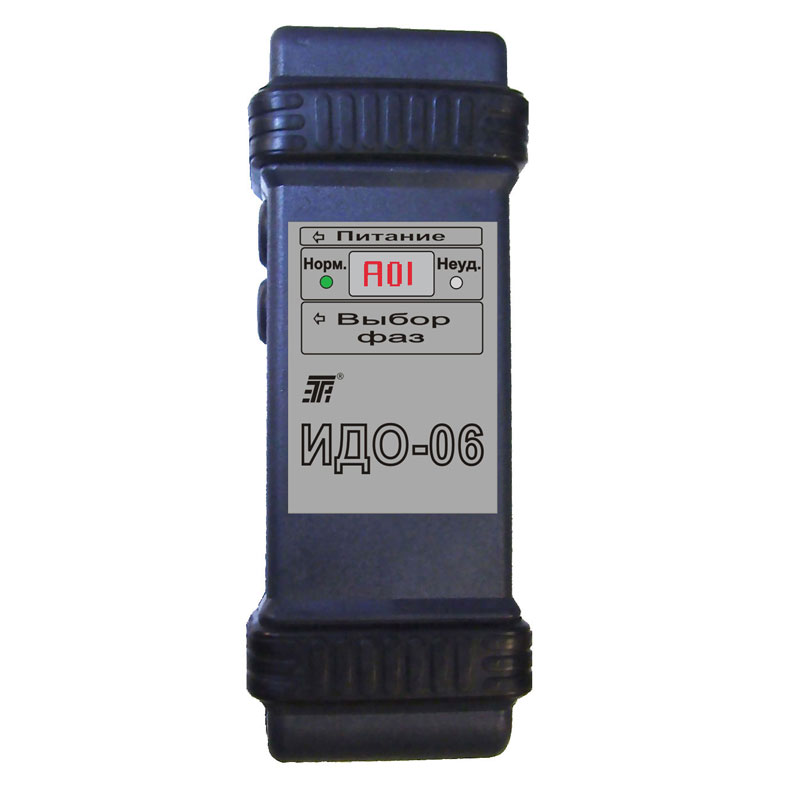

Индикатор ИДО-06
Документация:
Технический паспорт(443.07 КБ)
32000 руб.
34000 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
В наличии
Количество на складе:
2 шт.
Описание
Индикатор дефектов обмоток электрических машин ИДО-06 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:
- междувитковых замыканий;
- обрыва фаз;
- неправильного соединения фаз;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями индикаторов являются предприятия, эксплуатирующие трехфазные электрические машины напряжением до 1000 В. Климатическое исполнение – УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40°С)
Характеристики
Технические характеристики индикатора ИДО-06
| Параметр | Значение | |
| Контролируемые параметры | при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз | коэффициент несимметрии фазных токов (Кн) |
| при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции (Rи) | |
| Контролируемый диапазон Кн, % | 0 - 99 | |
| Контролируемый диапазон Rи, МОм | 0-500 | |
| Чувствительность (величина Кн при замыкании одного витка в фазе), % | не менее 10 | |
| Выходное постоянное напряжение при измерении Rи, В | 1000 ±100 | |
| Индикация | светодиодная и светодиодная алфавитно-цифровая трехразрядная | |
| Питание | автономное или от внешнего блока питания | |
| Напряжение питания, В | 5 (-1,0+0,6) | |
| Потребляемая мощность, Вт | не более 3 | |
| Габаритные размеры, мм | 205 х 80 х 50 | |
| Масса, кг | не более 0,5 | |

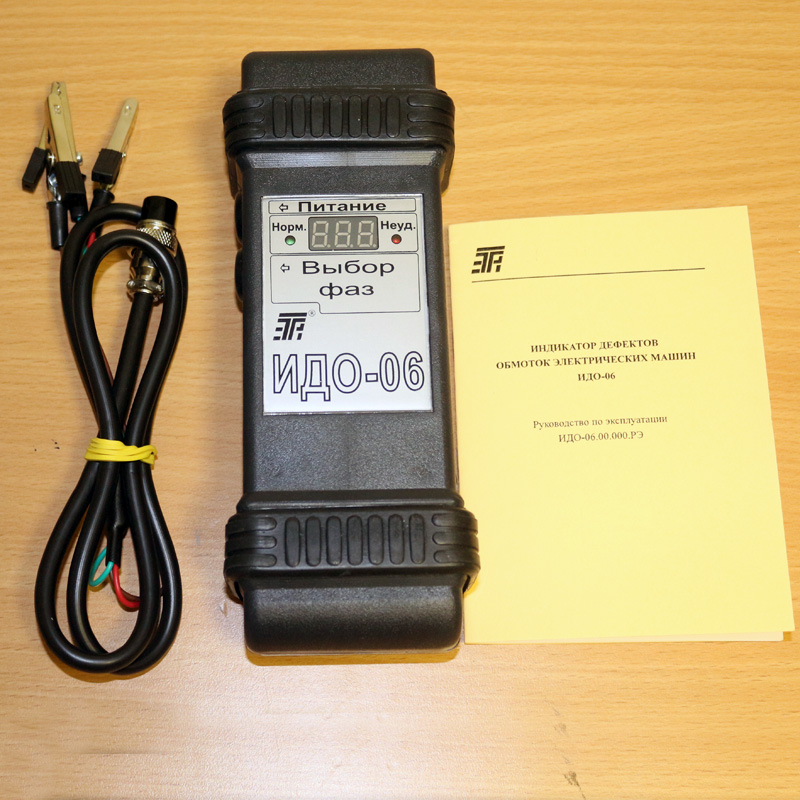

Комплектация
- ИДО-06, шт. 1;
- аккумулятор (размер АА), шт. 4;
- блок питания БПИД-2, шт. 1;
- кабель соединительный, шт. 1;
- провод соединительный, шт. 2;
- руководство по эксплуатации, экз. 1;
- футляр, шт. 1
