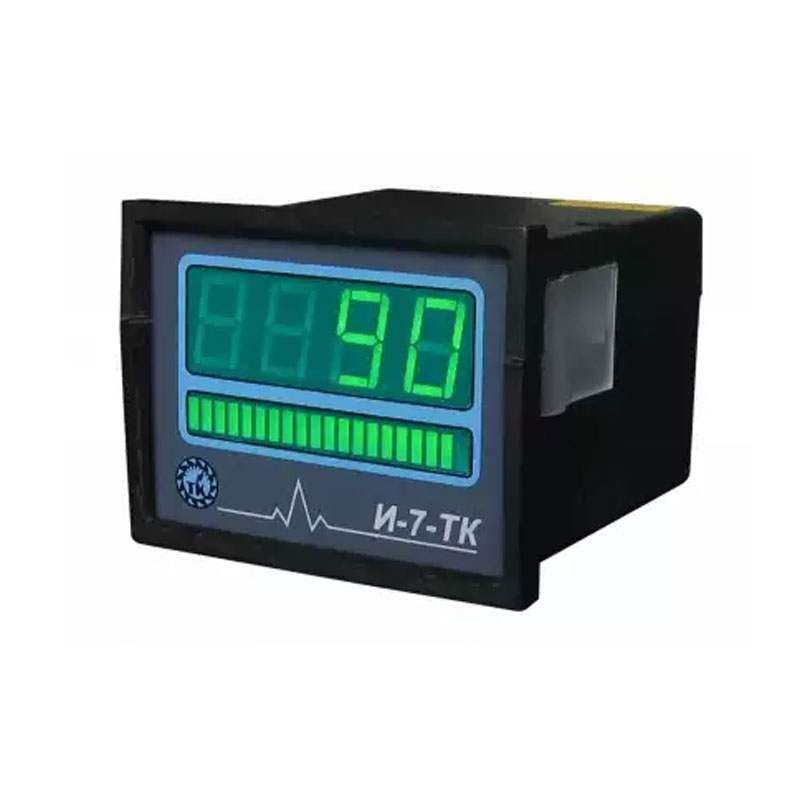

Индикатор технологический И-7-ТК представляет собой прибор, используемый для измерений унифицированных сигналов постоянного тока, их последующего преобразования в пропорциональные показатели величин физического направления и отображения полученных результатов на цифровом и линейном индикаторе.

Применение индикатора И-7-ТК

Предложенный технологический индикатор обеспечивает возможным проводить преобразование получаемых измерительных сигналов по одному из двух алгоритмов. Может использоваться линейная или корнеизвлекательная характеристика. Входной коммутационный порт прибора может принимать сигналы унифицированного тока в промежутках 0…5 мА, 0…20 мА, 4…20 мА.

Конструкционные отличия индикатора

Индикатор И-7-ТК реализован в виде корпусного электронного узла, основные элементы которого надежно защищены специальным кожухом. Для обеспечения высокой точности преобразования унифицированного токового сигнала в значение физической величины используется гальваническая развязка цепей для питания и для измерения сигналов. Для визуализации результатов измерений используются два индикатора. Первый из них является 4-разрядным цифровым индикатором, который построен на основе светодиодов зеленого свечения. Этот индикатор предусматривает возможным отображать числовые значения с высотой знака в 14 мм. Линейный индикатор прибора реализован в виде 20-сегментного уровневого индикатора. Для настройки и управления работой прибора используется специальный выносной пульт. Заданные с его помощью настройки могут храниться в энергонезависимой памяти. По желанию заказчика прибор может комплектоваться портом типа RS-485, который поддерживает обмен данными посредством протокола ModbusRTU.

Название параметра

Числовое значение

Система питания индикатора поддерживает напряжение из диапазона значений:

12\24\48 В

Величина потребляемой прибором мощности:

2 ВА

Поддерживаемые унифицированные сигналы:

минимум 0 мА,

максимум 20 мА

Величина погрешности, в моменты измерения:

0,25/05 %

Степень защищенности индикатора от влаги и пыли:

IP40

Рабочие температуры:

от +50С до +500С

Габаритные размеры:

7,2х5,5х8,4 см

Установочные параметры:

для щитового выреза:

6,75х4,95 см

для монтажной глубины:

11,0 см
