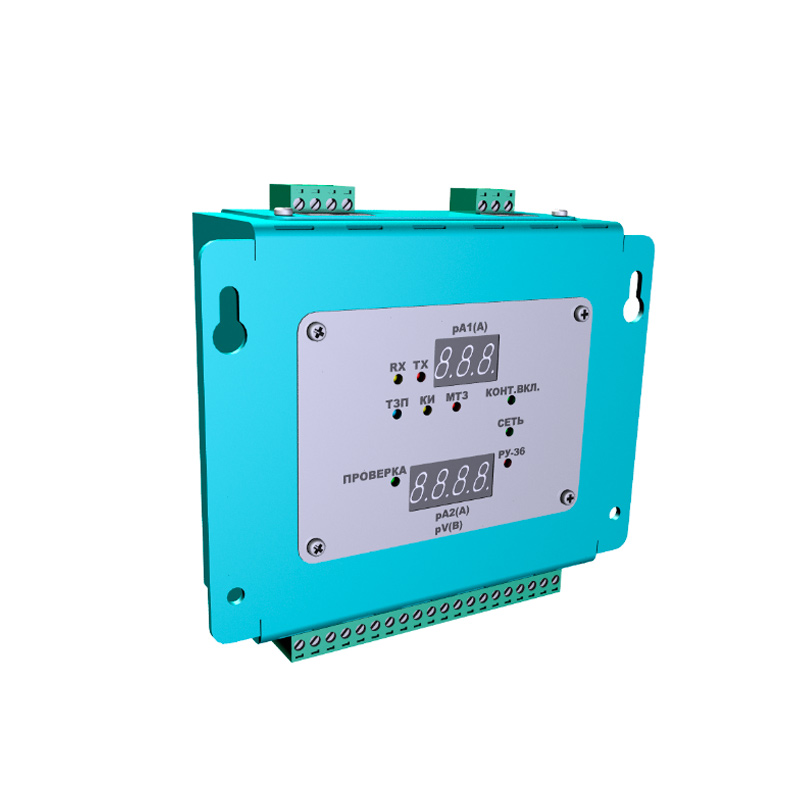

Блок мониторинга и индикации БМИТ-4

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок мониторинга и индикации БМИТ-4 предназначен для выполнения функций контроля и индикации состояния защит, коммутационных аппаратов, уровней токовых нагрузок и сетевого напряжения в составе взрывозащищенного электрооборудования, в т.ч. пускатели, автоматические выключатели, комплектные устройства управления, низковольтные и трансформаторные подстанции.

Область применения

В настоящее время блок применяется в составе следующих изделий: пускатели ПВИТ-МВ(Р)К, комплектные устройства управления СУВ-350-МК, СУВ-630-МК-1, трансформаторные подстанции ТКПВ, а также трансформаторные подстанции ПВКТ.

Функциональность

Блок мониторинга и индикации БМИТ-4 обеспечивает:

  • контроль двух фазных токов и линейного напряжения
  • контроль до 12 дискретных сигналов: состояние защит, контактора, выключателя и др.
    • БМИТ-4-П: МТЗ — состояние максимальной токовой защиты (блок БТЗ-Т), КОНТ.ВКЛ. — состояние контактора, ТЗП — состояние защиты от технологической перегрузки (блок БТЗ-Т), КИ — состояние реле контроля изоляции (блок БКИ-Т), СЕТЬ — состояние индикатора сетевого напряжения, ПРОВЕРКА — состояние индикатора проверки целостности цепи управления электромагнитом контактора, РУ-36 — состояние реле утечки на напряжение 36В (блок БРУТ-36).
    • БМИТ-4-СУ: МТЗ-1 (МТЗ-2) — состояние максимальной токовой защиты канала 1 (канала 2) (блоки БТЗ-Т), К1 (К2, К3) — состояние контакторов К1 (К2, К3), ТЗП-1 (ТЗП-2) — состояние защиты от технологической перегрузки канала 1 (канала 2) (блоки БТЗ-Т), КИ-1 (КИ-2) — состояние реле контроля изоляции канала 1 (канала 2) (блоки БКИ-Т), 110В — состояние индикатора напряжения 110В;
    • БМИТ-4-ТП: МТЗ — состояние максимальной токовой защиты (блок БТЗ-Т), АЗУР — состояние реле защиты от утечек на землю типа АЗУР, QF1 — состояние автоматического выключателя QF1, ДТР — состояние теплового реле, ДО — состояние канала дистанционного отключения, 110 В — состояние индикатора напряжения 110 В, РУ-36 — состояние реле утечки на напряжение 36 В (блок БРУТ-36)
  • возможность обновления прошивки по интерфейсу связи
  • интерфейс связи RS-485 реализован модулем МИ485(И) АТЛИ.468119.001, который избавляет от необходимости специального подтверждения искробезопасности разветвленных линий связи RS-485 при выполнении простых требований
  • интерфейс RS-485 не требует применения отдельного искробезопасного источника питания
  • диагностический режим CALL: один из блоков БМИТ может использоваться в качестве пульта управления другими блоками БМИТ в общей сети для изменения настроек и диагностики удаленного оборудования

Характеристики

Наименование параметра Значение
Параметры электропитания
Рабочий диапазон напряжения питания блока при частоте 50 Гц 18…54 В
Потребляемая мощность по входу питания, не более 10 Вт
Параметры индикаторов
Количество дискретных индикаторов 14
Количество цифровых индикаторов 2
Параметры мониторинга
Количество контролируемых дискретных сигналов 12
Количество контролируемых аналоговых сигналов 3
Тип интерфейса связи RS-485 (изолированный, искробезопасный Иа/ia, полудуплекс)
Питание интерфейса связи Автономное
Поддерживаемые протоколы передачи данных MODBUS RTU, MODBUS ASCII
Поддерживаемые скорости передачи данных 300…115200 бод
Параметры архивации на карту памяти и телеуправления
Поддерживаемые типы съемных карт памяти SD, MMC
Количество каналов телеуправления 2
Исполнительный элемент канала телеуправления Переключающий контакт
Максимальный ток через исполнительный элемент 2 А

Модификации

Блок выпускается в трех исполнениях:

  • БМИТ-4-П – для применения в пускателях;
  • БМИТ-4-СУ – для применения в комплектных устройствах управления;
  • БМИТ-4-ТП – для применения в трансформаторных подстанциях.

Перечисленные исполнения блока различаются подписями к светодиодным индикаторам.
